Líneas terrestres

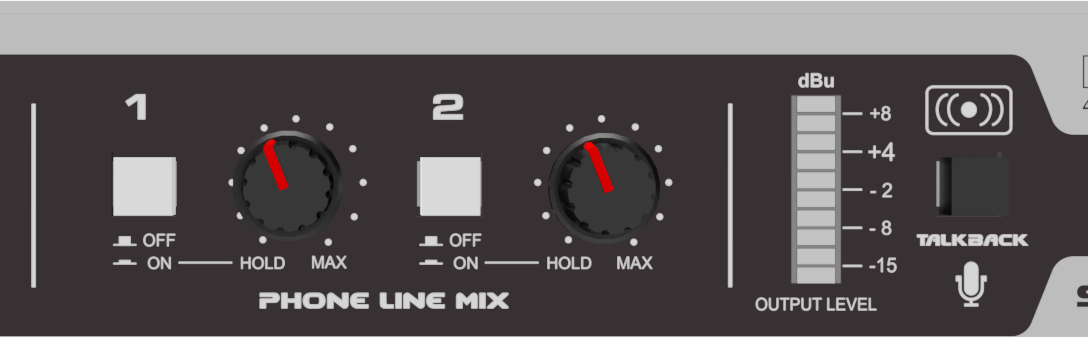

Las líneas telefónicas se manejan con un botón y una perilla de nivel: Hl204 Frente Lineas Pn
  • ON: toma la línea telefónica.
  • Rotativo-HOLD: En esta posicoón (todo a hacia la izquierda) retiene la llamada con audio de aire.
  • Rotativo-AIRE: Hacia la derecha, ajusta el nivel en la mezcla de salida.
  • OFF: libera la línea y la devuelve al teléfono asociado.
Cuando ingresa una llamada, el botón de la línea se ilumina con la cadencia del timbre.
La llamada también sonará en el teléfono asociado.
  • Para atender desde el HL240-VQ, pulsar el botón de la línea.
  • Para llamar desde el estudio, discar en el teléfono y luego transferir al HL240-VQ pulsando el botón de línea y colgando el auricular.
Para conferencia: si hay una llamada al aire, colocar la segunda en HOLD antes de tomarla, evitando que se sume directamente al aire.
Mientras está en HOLD, la persona escucha el programa que está al aire.

​
Móviles vía Bluetooth

HL240-VQ maneja hasta dos teléfonos móviles vinculados por Bluetooth. Hl240 Frente BLT Pn La operación es similar a trabajar con líneas terrestres:
  • Pulsar y mantener el botón BLT para encender el canal (LED destellando).
  • Encender Bluetooth en el móvil ya vinculado.
  • Conectar el móvil al dispositivo Solidyne BLT-1 o BLT-2.
  • Las llamadas entrantes o salientes del móvil cursan a través del canal Bluetooth.
Para evitar interferencias, mantener la distancia entre el móvil y el HL240-VQ lo más corta posible.

​
Recibir una llamada

Las llamadas entrantes (línea terrestre o móvil) pueden atenderse desde el teléfono asociado o desde el HL240-VQ.
Los botones LINE y BLT destellan con la cadencia del timbre.
  • Bluetooth: un toque en el botón BLT atiende la llamada en el móvil. Si se desea atender y dialogar desde el teléfono, primero debe desconectarse de Bluetooth y luego reconectar para transferir al híbrido.
  • Líneas terrestres: pulsar ON/OFF para que el híbrido tome la línea. También se puede atender desde el teléfono asociado y transferir al HL240-VQ pulsando ON/OFF antes de colgar.

​
Llamada en espera y talk-back

El equipo siempre envía retorno de audio al teléfono remoto, independientemente de la perilla de nivel.
  • Con la perilla en posición HOLD y una llamada activa, el audio de la línea no se suma a la salida, pero el otro extremo escucha el programa en curso (señal de AUDIO IN).

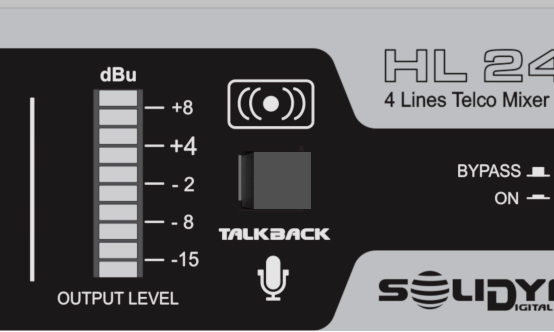

  • En esta condición, se puede hablar a las líneas usando el micrófono Talkback integrado. Al pulsar Talkback se interrumpe temporalmente la señal de AUDIO IN y envía la voz del operador a todas las líneas. Hl240 Talkback Pn
Talkback no debe usarse cuando hay una llamada al aire, ya que interrumpe el audio de programa hacia el interlocutor.
Las líneas se pueden escuchar monitoreando el canal HL240-VQ en la consola de mezcla. También se pueden usar auriculares conectados “HEADPHONES” en el panel trasero de la unidad.

​
Puesta al aire

El HL240-VQ incluye un mezclador interno para conferencias.
La mezcla se ajusta con las perillas del panel frontal y se envía a la consola mediante AUDIO OUT.
1

Enviar a la mezcla de salida

Colocar la perilla de nivel en el centro. Si hablamos en privado con la línea fuera del aire, aprovechar este momento para ajustar el nivel.
2

Habilitar en consola

Abrir en la consola el canal asignado al HL240-VQ.
3

Ajustar nivel al aire

Si no hubo charla previa (o fue desde el teléfono), realizar el ajuste final de nivel en vivo desde el HL240-VQ. Los picos en el indicador OUTPUT LEVEL a +4 dBu.

​
Finalizar la llamada

  • En líneas telefónicas:
    • OFF desconecta la línea del híbrido y la devuelve al teléfono asociado.
    • Si se presiona OFF con el teléfono colgado durante una llamada, la comunicación se corta.
    • Para transferir al teléfono, primero sacar la llamada del aire, descolgar y luego presionar OFF.
  • En canales Bluetooth:
    • Pulsar brevemente el botón BLT o cortar desde el móvil.
    • Antes de cortar, retirar la llamada del aire.
    • Si se corta directamente desde HL240-VQ, se emitirá un beep de finalización que podría salir al aire.

​
Nivel de envío a las líneas

El audio que se envía a las líneas entra por AUDIO IN.
El control INPUT LEVEL (Send to Lines) ajusta este nivel. El nivel de envío debe mantenerse con picos entre –2 y +4 dBu.
Un envío excesivo deteriora el rechazo, generando realimentación de señal por la línea y ensuciando la voz directa.

​
Nivel de salida

La salida balanceada entrega la mezcla de líneas y canales Bluetooth.
Ajustar las perillas de nivel para que el indicador OUTPUT LEVEL muestre picos en +4 dBu. Esto asegura una correcta excitación del procesado VQR.
Al operar con Bluetooth, verificar que el volumen del móvil esté al máximo.

​
Salidas directas

Las salidas PH-1 y BLT-1 entregan señal pre-fader con nivel fijo.
Permiten monitorear Línea-1 y Bluetooth-1 en la consola, incluso si otras líneas están al aire. Aunque se usen las salidas directas, las señales siguen disponibles en la mezcla principal del HL240-VQ.
