Alimentación

La unidad se alimenta con una fuente conmutada externa de 12 V / 1,25 A, provista de fábrica.

​
Entradas y salidas

En el panel de conexiones se presentan dos jacks TRS ¼” (6,32 mm) que entregan, según la configuración: Blt200 Conectores Jp
  • AUDIO IN: recibe el audio que se envía a los teléfonos móviles, es decir, lo que escucha la persona del otro lado de la línea.
  • AUDIO OUT: entrega la señal entrante de los móviles, es decir, la voz de quien está al otro lado de la línea.
BLT200 permite configurar las señales en los conectores de entrada/salida en distintos modos de operación, para su integración con consolas de radiodifusión y de sonido en general.
La configuración se realiza mediante seis microinterruptores (dip-switch), cuya función se indica en la serigrafía del panel.
dip-switchFunción
DSW 1Envía canal B por anillo en la salida (TIP: A / RING: B)
DSW 2Suma canal B en punta de la salida (TIP: A+B / RING: NC)
DSW 3No conectado
DSW 4Habilita conferencia de B hacia A
DSW 5Habilita conferencia de A hacia B
DSW 6Envía punta de AUDIO OUT al anillo de AUDIO IN

​
Modo A – Conexión a consolas Solidyne

Las consolas compactas Solidyne DX816/822, D612 y las series anteriores 2300 y 2600 presentan una conexión dedicada para Híbrido Externo, que evita el uso de canales de línea y mezcla auxiliar.
Configuración dip-switch
DSW 2 y 6: activos
DSW 4 y 5: activos (conferencia)
DSW 1 y 3: apagados

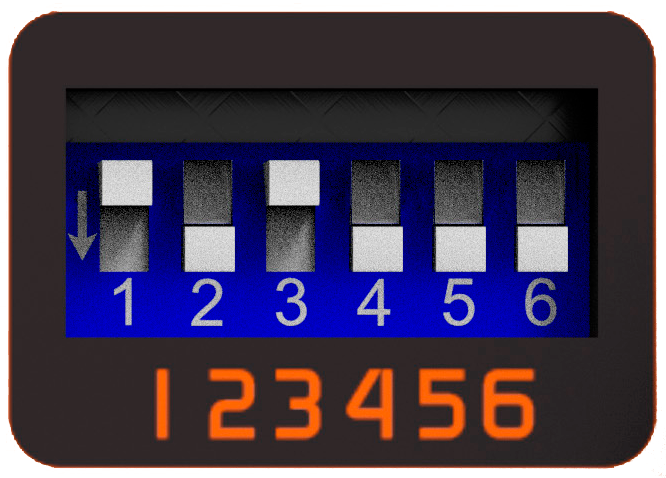

DSW ExtHib Conferencia

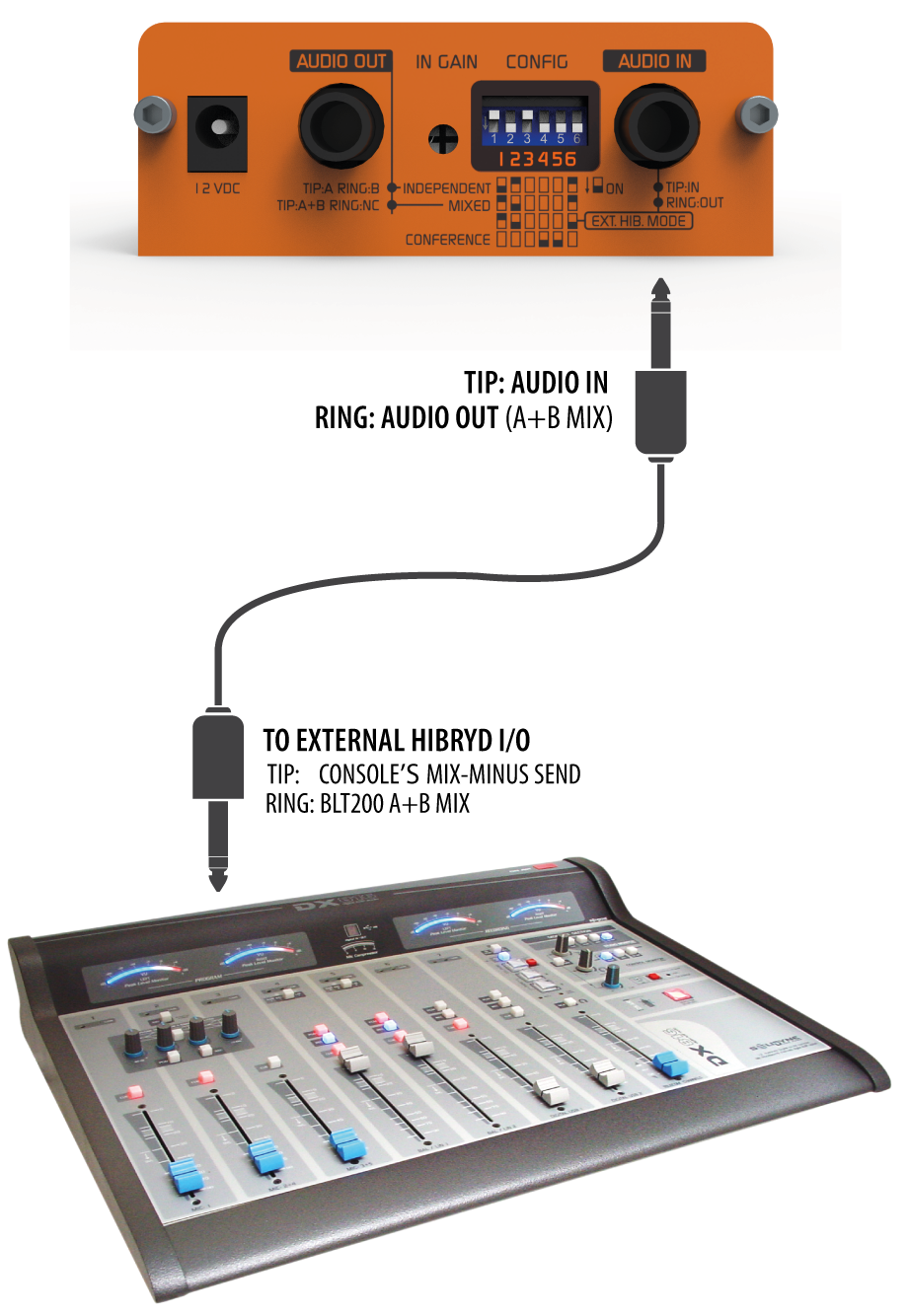

Blt200 Diagrama HIB EXT Pn Conexión
  • Salida BLT200: no se conecta.
  • Entrada BLT200 (AUDIO IN): se convierte en entrada/salida. Se conecta con un cable TRS estándar, provisto de fábrica.
    • Punta: recibe la señal desde la consola (ajustable con preset IN GAIN).
    • Anillo: envía a consola la mezcla A+B.
En la consola, la suma de los canales A+B de BLT200 ingresa por el canal de híbrido. En conferencia, si ambas líneas están al aire, la mezcla se ajusta desde los controles del panel de BLT200.
También se soporta conferencia contra el híbrido interno de la consola. El operador puede hablar en privado con las líneas del mismo modo que lo haría con el híbrido interno.

​
Modo B – Conexión a un canal (todas las consolas)

Configuración dip-switch
DSW 2: activo
DSW 4 y 5: activos (conferencia)
DSW 1, 3 y 6: apagados

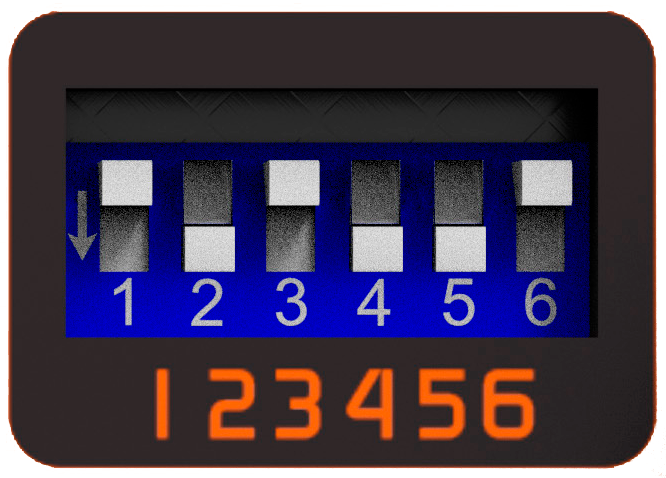

DSW Modo B

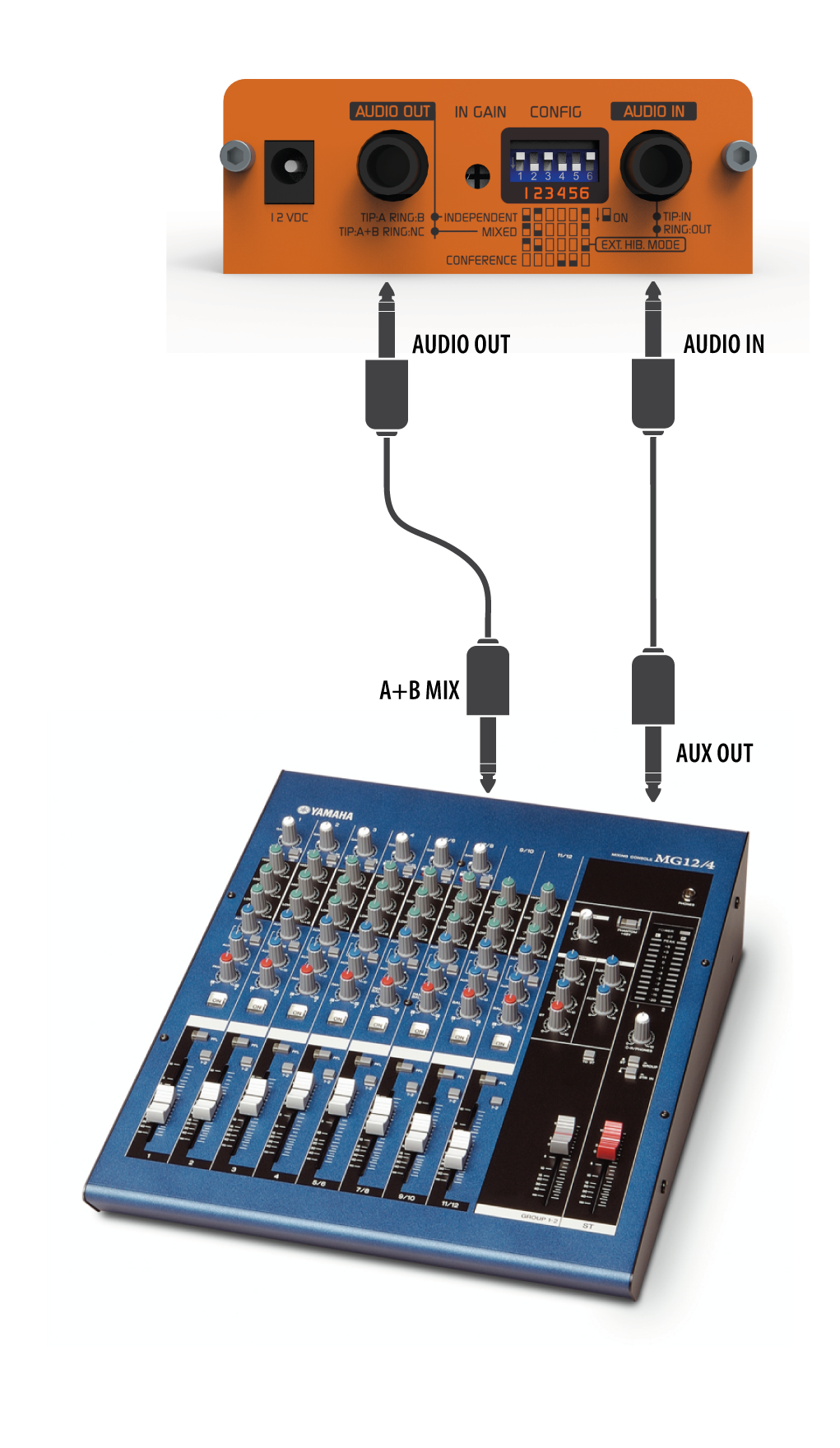

Blt200 Diagrama Mixed Pn Conexión
  • Salida BLT200: entrega por punta las señales A y B sumadas. El anillo queda desconectado.
    Se conecta mediante el cable derivación “Y” incluido (TRS a TS), usando solo el plug correspondiente a la punta; o mediante un cable TRS simple.
  • Entrada BLT200: recibe señal por punta, conectada a una salida de consola con el cable TRS incluido.
Asegúrese de que DSW 6 = OFF.
De lo contrario la salida de BLT200 quedará conectada a la salida de la consola.
En consola
Se requiere un bus de mezcla auxiliar (mix-minus) para enviar a BLT200 la señal que escuchará el interlocutor.
Deben enviarse los micrófonos locales, pero nunca las señales de CEL-A y CEL-B que ingresan mezcladas a la consola, para evitar realimentación.
En conferencia, los niveles de A y B se ajustan desde el panel del BLT200. El operador puede dialogar en privado con los teléfonos activando PFL en el canal correspondiente y utilizando un micrófono asignado a la mezcla auxiliar.

​
Modo C – Conexión a dos canales (todas las consolas)

Configuración dip-switch
DSW 1: activo
DSW 4 y 5: activos (conferencia)
DSW 2, 3 y 6: apagados

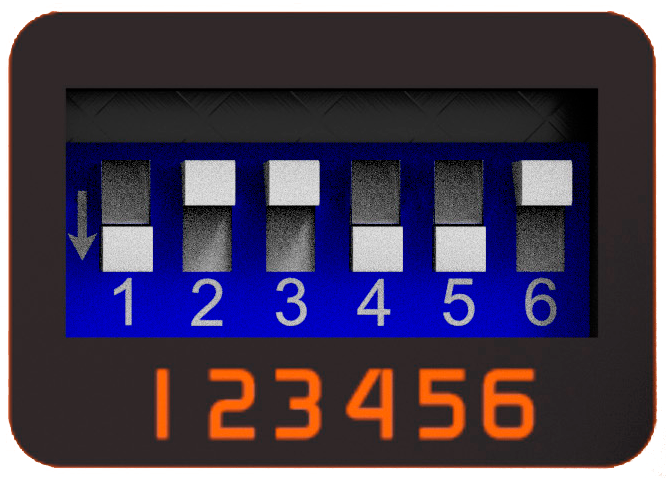

DSW Modo C
Blt200 Diagrama Independiente Pn Conexión
  • Salida BLT200: entrega señales A y B separadas (punta = A, anillo = B).
    Se conecta a dos entradas de la consola con el cable “Y” provisto (TRS a 2 × TS).
  • Entrada BLT200: recibe la señal por punta, conectada a la salida auxiliar de la consola mediante el cable TRS provisto.
Asegúrese de que DSW 6 = OFF.
De lo contrario la salida de BLT200 quedará conectada a la salida de la consola.
En consola
Se requiere un bus auxiliar (mix-minus). A la mezcla se envían los micrófonos locales, pero no las señales A y B de BLT200.
El operador puede hablar en privado con cada móvil activando PFL en el canal correspondiente.

​
Modo D – Doble BLT200 (4 móviles)

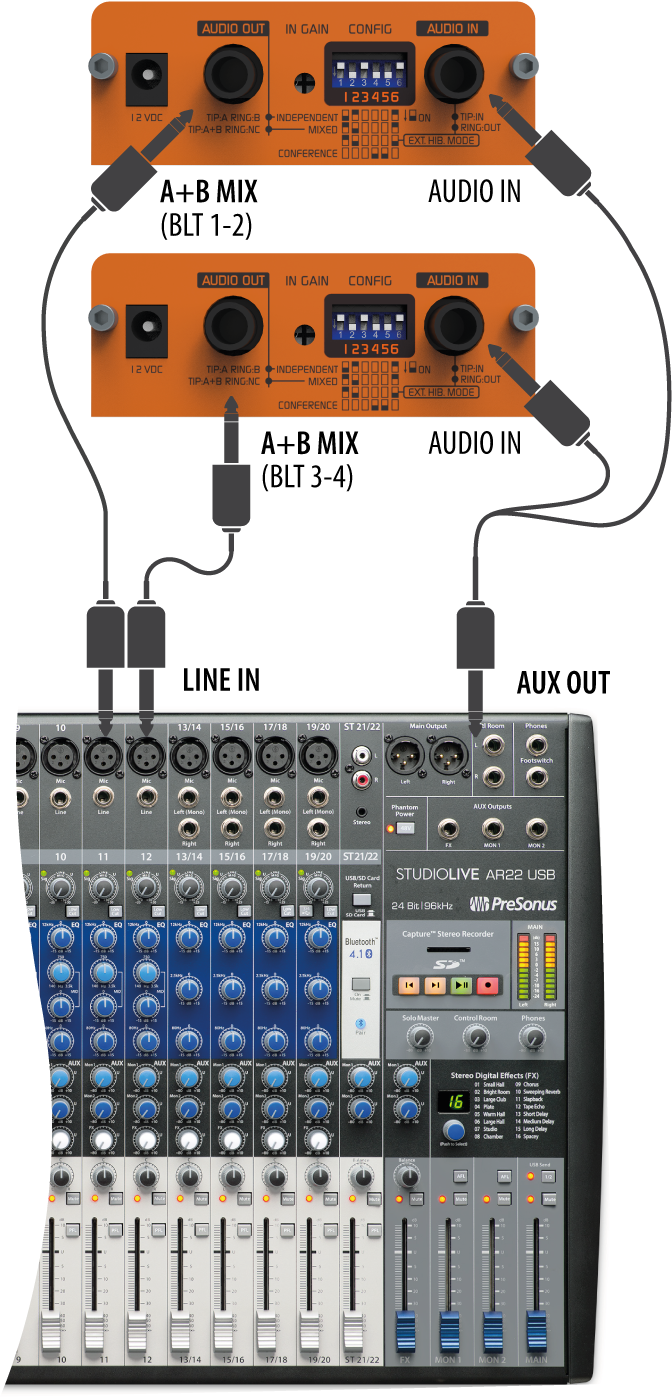

Blt200 Diagrama Doble Pn Esta configuración utiliza dos unidades BLT200 conectadas a dos canales de la consola, permitiendo manejar hasta cuatro móviles. Cada BLT200 se configura en Modo B (A+B sumados).
  • Salidas BLT200: conectadas a dos entradas de la consola mediante cables TRS.
  • Entradas BLT200: conectadas a una salida auxiliar de la consola mediante un cable derivación “Y” TRS a dos TS (provisto).
Asegúrese de que DSW 6 = OFF.
De lo contrario la salida de BLT200 quedará en cortocircuito y no habrá audio.

​
Conferencias

La conferencia activa el retorno cruzado interno, permitiendo que cuando dos líneas están al aire simultáneamente, los teléfonos se escuchen entre sí.
DSW 4 y 5 ON: conferencia habilitada.

DSW 4 y 5 OFF: sin conferencia (los móviles pueden estar al aire en simultáneo, pero no se escucharán entre sí).

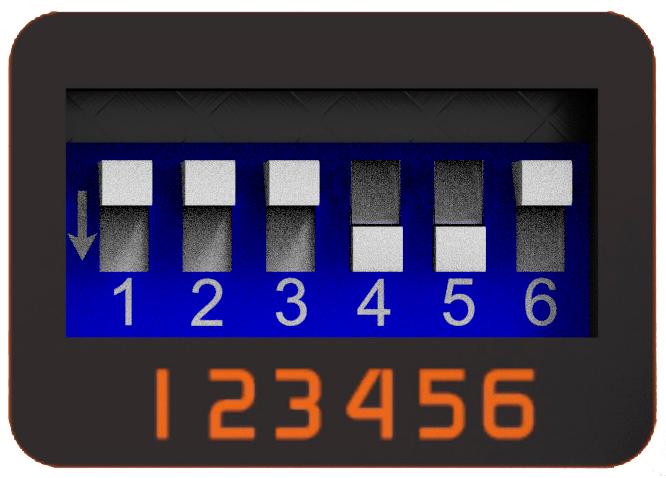

DSW Conference
