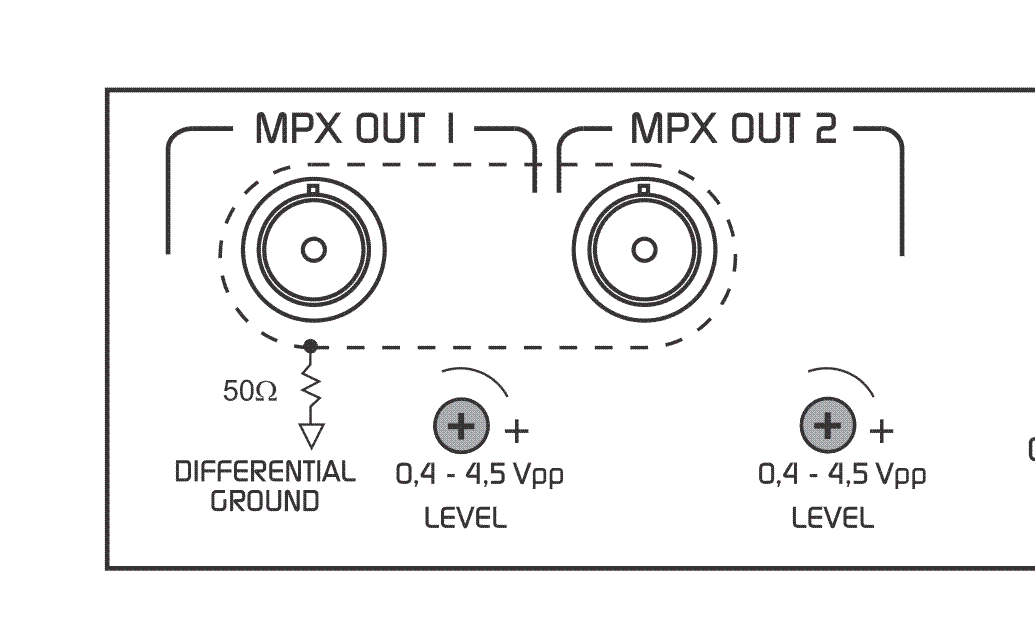

El Audimax 362HD cuenta con doble salida MPX, con ajustes de nivel independientes.
Esto permite conectar un segundo transmisor que opere de respaldo, o bien destinarlo a un transmisor de uso nocturno. 362 Trasero Mpx Pn
  • Los conectores de salida son del tipo BNC.
  • Para la conexión MPX se debe emplear cable coaxial de 75 Ohms (estándar CCTV).
  • La longitud del cable no debe superar los 25 metros.
Es fundamental mantener una correcta distribución de tierras.
Cuando ingrese al transmisor por la entrada MPX, asegúrese de que la red de pre-énfasis interna del transmisor esté desactivada (respuesta plana 20 – 100 kHz). El pre-énfasis en el Audimax 362HD se fija en fábrica, pudiendo elegirse entre 50 µs o 75 µs.

​
Ajuste de la modulación al 100 %

La modulación se ajusta variando el nivel de salida MPX del equipo.
Se recomienda utilizar material de programa con voz y música fuerte (ejemplo: pop contemporáneo).
1

Preparar la señal de entrada

  • Asegúrese de estar usando las entradas adecuadas (BAL/UNBAL) según la consola.
  • Ajustar el nivel de audio en consola para que alcance 0 VU en los picos.
  • De este modo, la etapa AGC trabaja en su punto de equilibrio.
2

Configurar el procesador y transmisor

  • Colocar todos los controles del procesador en posición central.
  • Si el transmisor posee control de nivel de modulación, llevarlo al máximo.
3

Ajustar la salida MPX

  • Variar el nivel de salida MPX del 362HD hasta obtener 75 kHz de desviación (100%), medido con un monitor de modulación FM o con el instrumento indicador del transmisor.
En algunos países se permiten picos de hasta 110 % de modulación en forma no frecuente (ejemplo: normas FCC de EE.UU.).
Los indicadores de modulación de tipo aguja pueden mostrar picos mayores a 100 % debido a sobreimpulsos de la balística o a lecturas promedio de señal senoidal. Esto no significa que exista sobre-modulación real en el sistema.
Una vez ajustado el nivel de modulación, se procede a personalizar el sonido de la emisora ajustando los controles del Audimax 362HD.
Este proceso no afecta el nivel de modulación, ya que el procesador entrega nivel de pico constante.
