Entradas y salidas analógicas

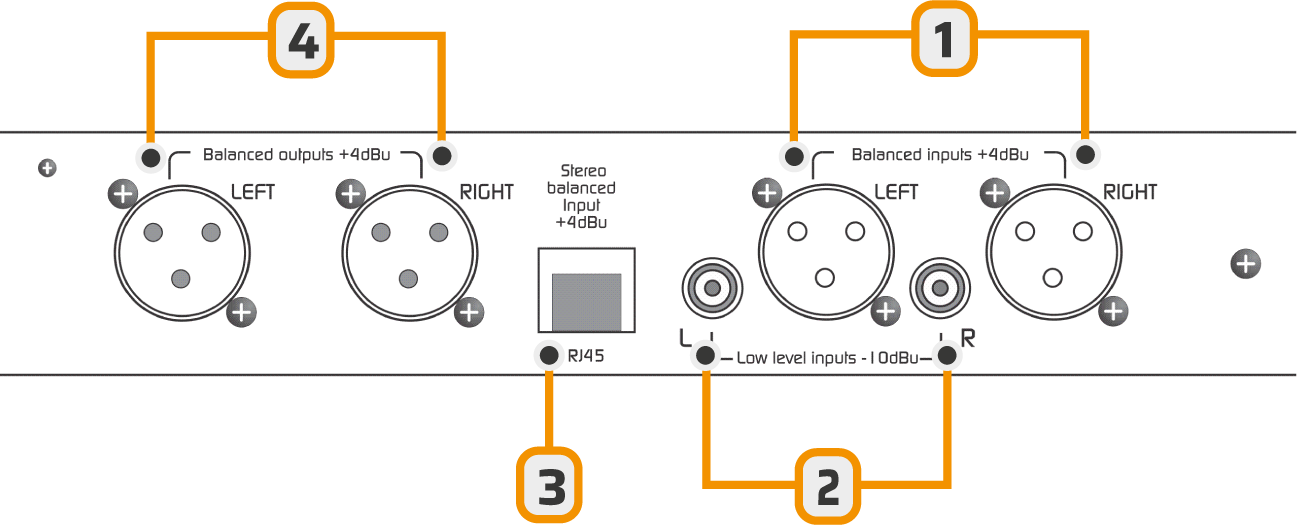

| Identificador | Tipo / Conector | Nivel nominal | Detalles |
|---|---|---|---|
| 1 | Entradas balanceadas (XLR hembra) | +4 dBu | balanceadas electrónicamente 600 Ohms |
| 2 | Entradas no balanceadas (RCA) | –10 dBV aprox. | Mayor ganancia, pensadas para señales más débiles. Impedancia 10 KOhms |
| 3 | Entrada balanceada estéreo (RJ45) | +4 dBu | Diagramas de pines y cables adaptadores para armado de cables |
| 4 | Salidas balanceadas (XLR macho) | +4 dBu | balanceadas electrónicamente 600 Ohms / 10 KOhms |
La conexión para XLR es estándar: malla al pin 1 los conductores internos a 2 (señal +) y 3 (señal –)
Entrada/salida digital por USB
El modelo Audimax 362HD/USB incluye un módulo opcional para enviar y recibir audio mediante conexión a una PC con un cable USB A/B estándar.- Al conectarse a un computador con Windows©, el sistema reconoce automáticamente al procesador e instala los controladores necesarios.
No se requieren drivers adicionales. - El equipo es reconocido como una placa de audio estéreo:
- Dispositivo de reproducción USB → corresponde a la entrada de audio hacia el procesador.
- Dispositivo de captura USB → corresponde a la salida de audio del procesador.
Sobre la detección USB
- Antes de conectar el puerto USB, asegurarse de que la consola y la PC estén correctamente conectadas a tierra a través de fichas de alimentación de tres terminales.
Verificar con un tester (escala 25 V AC) entre el chasis de la PC y el chasis de la consola.
La lectura debe ser 0 V. De lo contrario, podría dañarse la entrada USB del procesador o del computador.
La lectura debe ser 0 V. De lo contrario, podría dañarse la entrada USB del procesador o del computador.
- Evitar cambiar los cables USB de puerto, ya que Windows puede reasignar el orden de los dispositivos.
Modo HD (High Definition)
El modo HD está indicado para aplicaciones de audio en las que no se utiliza la etapa de codificación estéreo de FM (MPX).- Emisoras totalmente digitales (HD Radio y streaming).
- Aplicaciones de refuerzo sonoro (pequeñas salas, auditorios, centros comerciales).
- Se desactiva la red de énfasis de FM (y por lo tanto el de-énfasis de las salidas de audio).
- Se habilita un limitador de acción rápida en las salidas.
- Se desactivan las salidas MPX.
Habilitar modo HD

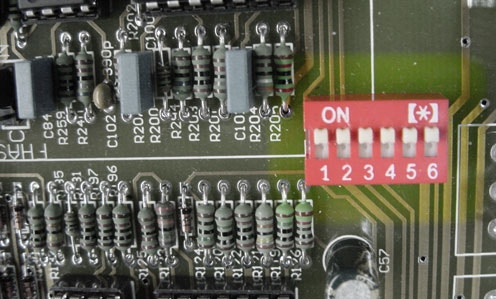

Para cambiar el modo de trabajo es necesario acceder a los micro-interruptores internos, retirando la tapa superior del equipo.
- Interruptores todos ON = Modo FM
- Interruptores todos OFF = Modo HD
- Encendido = FM
- Apagado = HD
De fábrica, la unidad viene configurada en modo FM.
