Los módulos para monitoreo Solidyne StudioBox HD5 y HD3, resuelven el envío de las señales de monitoreo hacia el estudio para los auriculares y altavoces. Características:
  • HD5: conexión para 5 auriculares con controles de volumen independientes
  • HD3: conexión para 3 auriculares
  • Doble canal de escucha
  • Salida para altavoces potenciados con control de nivel
  • Luz testigo de AIRE
  • Reverse talk-back desde Estudio hacia Control
  • Timer/Clock (solo disponible en HD5)

​
Conexión de las StudioBox

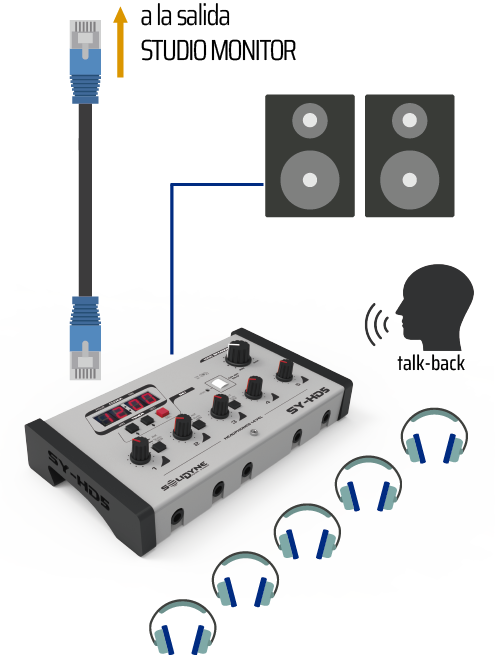

Las cajas HD3 y HD5 se conectan al conector Studio Monitor ubicado en el panel trasero de la consola, utilizando un único cable multipar blindado CAT-5 RJ45–RJ45 (incluido con la StudioBox, 5 metros).
La salida STUDIO MONITOR de UNIDEX no es compatible StudioHub. No debe conectarse usando cables RJ45 diseñados para otras salidas de audio. Si no dispone del sistema Solidyne Studiobox, utilice el cable suministrado de fábrica para conexión de auricualres y altavoces a la salida STUDIO MONITOR.
A través de este cable, la consola:
  • Envía las señales de auriculares y parlantes monitores.
  • Recibe la señal de talkback inverso desde el estudio.
Ux Studiobox Diagrama Pn Ux Hd3 Trasero Pn

​

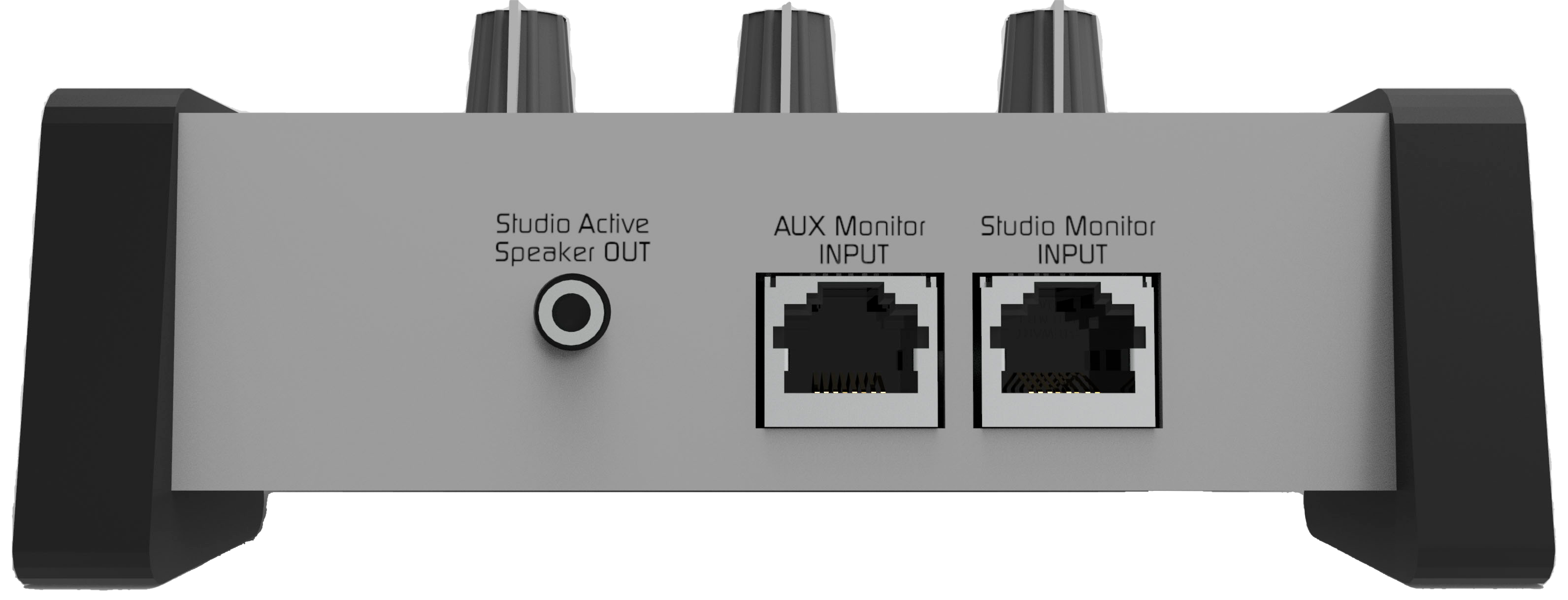

Salidas de la StudioBox

  • Parlantes monitores
    Conector TRS 1/8” estéreo (minijack).
    Es una salida de nivel de línea, por lo que requiere parlantes potenciados en el estudio.
  • Auriculares
    Conectores TRS 1/4” estéreo (jack) ubicados en frente de la caja.
    Compatible con auriculares de 16, 32 y 64 Ω.
En modelos HD3, las salidas de auriculares2 y 3 son gemelas : comparten el control de nivel y la asignación de fuente.

​
Entrada auxiliar

Permite ingresar una fuente de monitoreo adicional a la señal asignada en la sección STUDIO MONITOR de la consola (ON-AIR, PGM, AUD, SEND o CUE).
  • Conmutación entre entradas:
    • Entrada A: señal desde consola
    • Entrada B: señal auxiliar
  • Modelo HD5: la conmutación A/B es independiente para auriculares 1, 2 y 3. Los auriculares 4 y 5 reciben siempre la señal Studio Monitor asignada en consola.
  • Modelo HD3: los auriculares 2 y 3 comparten la asignación.
La entrada auxiliar es no balanceada con conector RJ45.
Puede conectarse a cualquier salida de audio RJ45 (balanceada o no balanceada) usando un cable estándar STP RJ45–RJ45 pin a pin.

​
Conexión de múltiples StudioBox

Se pueden conectar varias unidades StudioBox en paralelo. La consola UNIDEX soporta hasta:
  • 3 unidades HD3, o
  • 2 unidades HD5

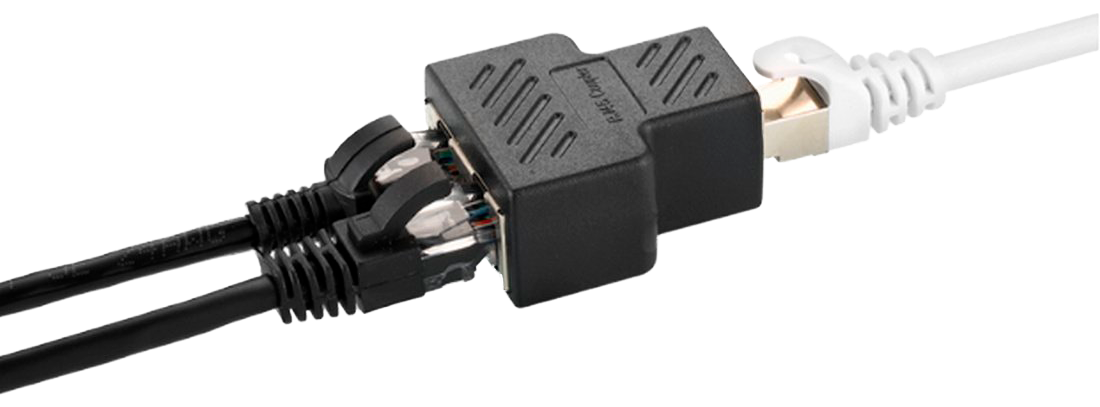

La conexión se realiza en paralelo derivando la **salida STUDIO MONITOR **de la consola.**Se pueden usar ** cajas de derivación RJ45 “Y” (Y-splitter) estandarizadas, con conexión pin a pin. RJ45 Splitter
