Uso de Bahías StudioBox

Uso de las bahías para monitoreo en el Estudio

​

Operación de las StudioBox

​

Auriculares en el estudio

• StudioBox HD5: maneja hasta cinco auriculares con controles de nivel independientes.
• StudioBox HD3: admite tres auriculares y cuenta con dos perillas de nivel (auriculares 2 y 3 comparten control de volumen).

El volumen máximo que pueden alcanzar los auriculares se establece en la pantalla MONITOR de la consola (ver MONITOR → ADVANCED).

Ambas cajas manejan doble canal de monitoreo:

1. STUDIO MONITOR
   Señal recibida por Studio Monitor Input.
   En consolas UNIDEX la fuente de audio se asigna desde la pantalla de monitoreo (PGM, REC, AUX, VBUS, CUE, ON-AIR).
   Al pulsar el botón TalkBack, el micrófono de órdenes envía señal a los parlantes y auriculares.

   Los parlantes se silencian automáticamente cuando los micrófonos están al aire.

2. AUX IN
   Entrada de línea auxiliar. Hasta tres auriculares pueden asignarse a esta entrada (HD5).
   En UNIDEX puede conectarse una salida que replique la asignación de estudio, pero con conmutación de órdenes propia, permitiendo hablar a un grupo específico de auriculares (AUX) o a todos.

Ver en StudioBox conexiones los detalles sobre la configuración con doble canal de talkback.

---

​

Monitores en el estudio

La salida para parlantes de estudio tiene control de nivel propio.
Los monitores reproducen la señal de la entrada STUDIO, según la asignación hecha en la consola.

Volumen en parlantes: Ajuste los parlantes monitores activos para un nivel de escucha confortable con el control LOUDSPEAKER LEVEL de la StudioBox posicionado al centro.

---

​

Reverse Intercom

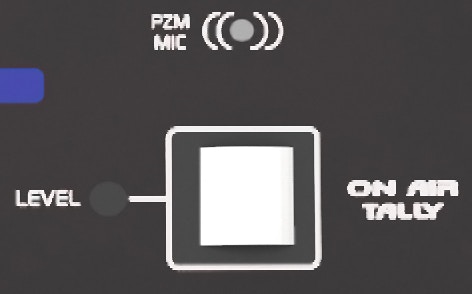

El botón blanco tiene dos funciones:

1. Micrófonos apagados:
   • Pulsar para hablar hacia Control.
   • La caja incorpora un micrófono de superficie.
   • En Cabina de Control, el operador escucha la señal en el canal CUE de la consola.
   • Para responder, desde la Cabina de Control el operador usa el botón TalkBack de la consola.
   • Ajustes:

     • Preset mic gain (ubicado en la StudioBox bajo el micrófono).



     • Intercom Input Gain en la consola, en pantalla MONITOR → ADVANCED.

2. Micrófonos al aire:
   • El botón se comporta como Tally Light. se ilumina en rojo indicando EN EL AIRE.

---

​

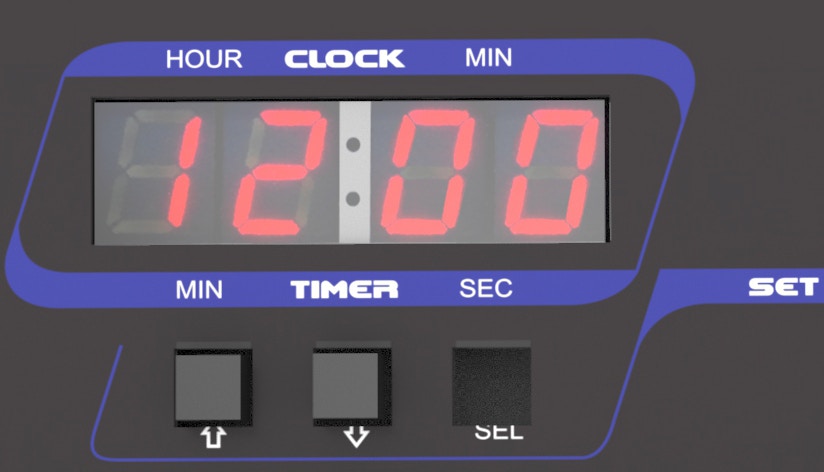

Timer / Clock (solo en HD5)

• Micrófonos apagados: muestra la hora actual.
  • Ajuste manual con los botones SET (HORAS/MINUTOS) y flechas ARRIBA/ABAJO.
• Micrófonos al aire: muestra el tiempo transcurrido al aire.

La función contador de tiempo en el aire se puede desactivar quitando un puente interno (requiere remover la tapa del módulo). Esto desactiva el modo contador y el display muestra siempre la hora actual.
