Streaming entrante

El módulo de streaming de UNIDEX permite reproducir un stream de audio entrante. La fuente puede ser otro equipo dentro de la red LAN o un servidor de streaming accesible por Internet. En la interfaz del equipo, esta función aparece identificada como DOWN-STREAM (RX). Este apéndice describe la conexión de red, la configuración del stream entrante, la asignación de la entrada STREAM-1 y los ajustes básicos del canal.

​
Conexión LAN

La recepción de audio por streaming se realiza mediante el puerto Ethernet identificado como Streaming Out.
En el panel trasero de UNIDEX UX24 hay dos puertos Ethernet. REMOTE CONTROL se usa para acceder a la interfaz web de control. STREAMING se usa para enviar y recibir streams de audio. Para configurar streaming entrante, use el puerto Ethernet de streaming.
1

Conectar el puerto de streaming

Conecte el puerto Ethernet Streaming Out al router usando un cable UTP estándar.
2

Verificar la dirección IP del módulo de streaming

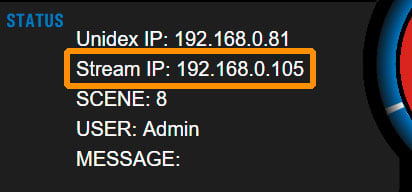

El router asignará una dirección IP al módulo de streaming mediante DHCP. Esta dirección aparece en la pantalla principal como Stream IP.Image
3

Elegir el método de configuración

Los ajustes pueden realizarse desde la pantalla táctil de UNIDEX UX24. También pueden configurarse desde un navegador web accediendo a la dirección Unidex IP. El apéndice original recomienda Google Chrome.
Stream IP identifica la dirección IP del módulo de streaming. Unidex IP identifica la dirección IP usada para acceder a la interfaz web de control.

​
Configuración del streaming entrante

1

Abrir SETTINGS

Desde la pantalla principal, toque SETTINGS.
2

Abrir STREAMING

En la pantalla SETTINGS, toque la opción STREAMING.
3

Seleccionar DOWN-STREAM RX

Toque la pestaña DOWN-STREAM (RX).
4

Habilitar el módulo

Cambie el control ENABLE/DISABLED a ENABLED.
5

Seleccionar el protocolo

En el campo PROTOCOL, seleccione el protocolo según el tipo de streaming y el protocolo usado por el equipo encoder o por la fuente de streaming.
6

Ingresar la fuente de streaming

En SERVER URL, ingrese la URL o la dirección IP de la fuente de streaming. Cuando el protocolo seleccionado es HTTP, aparece el campo PATH/MOUNT, requerido por servidores Icecast.Para enlaces de straming públicos bajo protocolo http o mms; en enalce deberá interpretearse para cargar cada sección de información en el campo correspondiente. Por ejemplo, el enlace de streaming https://server1.stweb.tv/rcvos/live/playlist.m3u8 se ingresa:

PROTOCOL: http
SERVER URL: server1.stweb.tv
PATH MOUNT: /rcvos/live/playlist.m3u8
7

Ingresar el puerto

En PORT, ingrese el mismo número de puerto definido en el encoder o en la fuente de streaming.
Para streamings públicos (http; mms) ingresar puerto 0.
8

Aplicar la configuración

Toque APPLY para confirmar los valores.

​
Protocolos y formatos de audio

UNIDEX soporta los siguientes protocolos para streaming entrante:
  • RTP (PCM 44.1 kHz y MP3)
  • HTTP, para servidores Icecast y Shoutcast
  • MMS

​
Redirección de puertos

Según la arquitectura de red, puede ser necesario configurar redirección de puertos, también llamada port forwarding, para que el stream entrante alcance a UNIDEX UX24. Esto aplica, por ejemplo, cuando un stream RTP proviene desde fuera de la red LAN.
Cuando la fuente de streaming y UNIDEX UX24 se encuentran dentro de la misma LAN, no es necesario configurar port forwarding.

​
Asignación de la entrada STREAM-1

Cuando el módulo DOWN-STREAM (RX) está habilitado, la señal de audio entrante reemplaza automáticamente a la entrada estéreoAES3 1. La etiqueta de esa entrada cambia a STREAM-1. Para asignar STREAM-1 a uno canal de la consola, siga este procedimiento.
1

Abrir PANTALLA SETTINGS

Desde la pantalla principal, toque SETTINGS. Se mostrará la opción INPUTS.
2

Abrir la configuración de entradas

Localice las entradas STREAM-1 L y STREAM-1 R. Si es necesario, use el encoder rotativo.
3

Confirmar el modo estéreo

Toque el control de modo y configure la entrada como STEREO. Este es el modo predeterminado para STREAM-1.
4

Asignar la entrada a un canal

Toque el menú desplegable ASSIGNED TO CHANNEL y seleccione el canal al que desea asignar la entrada STREAM-1.
5

Volver a la pantalla principal

Presione BACK para regresar a la pantalla principal.

​
Configuración del canal

Después de asignar STREAM-1 a un canal, configure los parámetros básicos del canal: modo, etiqueta, ganancia y comportamiento del botón CUE.
1

Entrar en modo de selección de canal

En la pantalla principal, presione CHANNEL. Los botones CUE pasan temporalmente al modo SELECT.
2

Seleccionar el canal

Presione el botón SELECT del canal que desea configurar. La consola vuelve al modo normal y muestra la pantalla CHANNEL correspondiente al canal seleccionado.
3

Seleccionar un canal virtual

Para seleccionar canales virtuales, gire el encoder hasta ubicar el canal deseado y presione el encoder para confirmar.
4

Configurar el modo del canal

Configure CHANNEL MODE como LINE.
5

Editar la etiqueta

Para editar LABEL, toque el nombre del canal. Aparecerá un teclado táctil para ingresar la nueva etiqueta.
6

Ajustar la ganancia

Gire el encoder hasta enfocar el control GAIN. Presione el encoder y luego gírelo para modificar el valor.
7

Definir el nivel operativo

Ajuste GAIN para que los picos de señal alcancen aproximadamente -9 dBFS en el medidor de nivel.
8

Configurar el comportamiento de CUE

En la sección ACTIONS, defina el comportamiento del botón CUE para ese canal. El apéndice original muestra las opciones CUE SOLO y CUE AUTO-OFF.

​
Diagrama de referencia

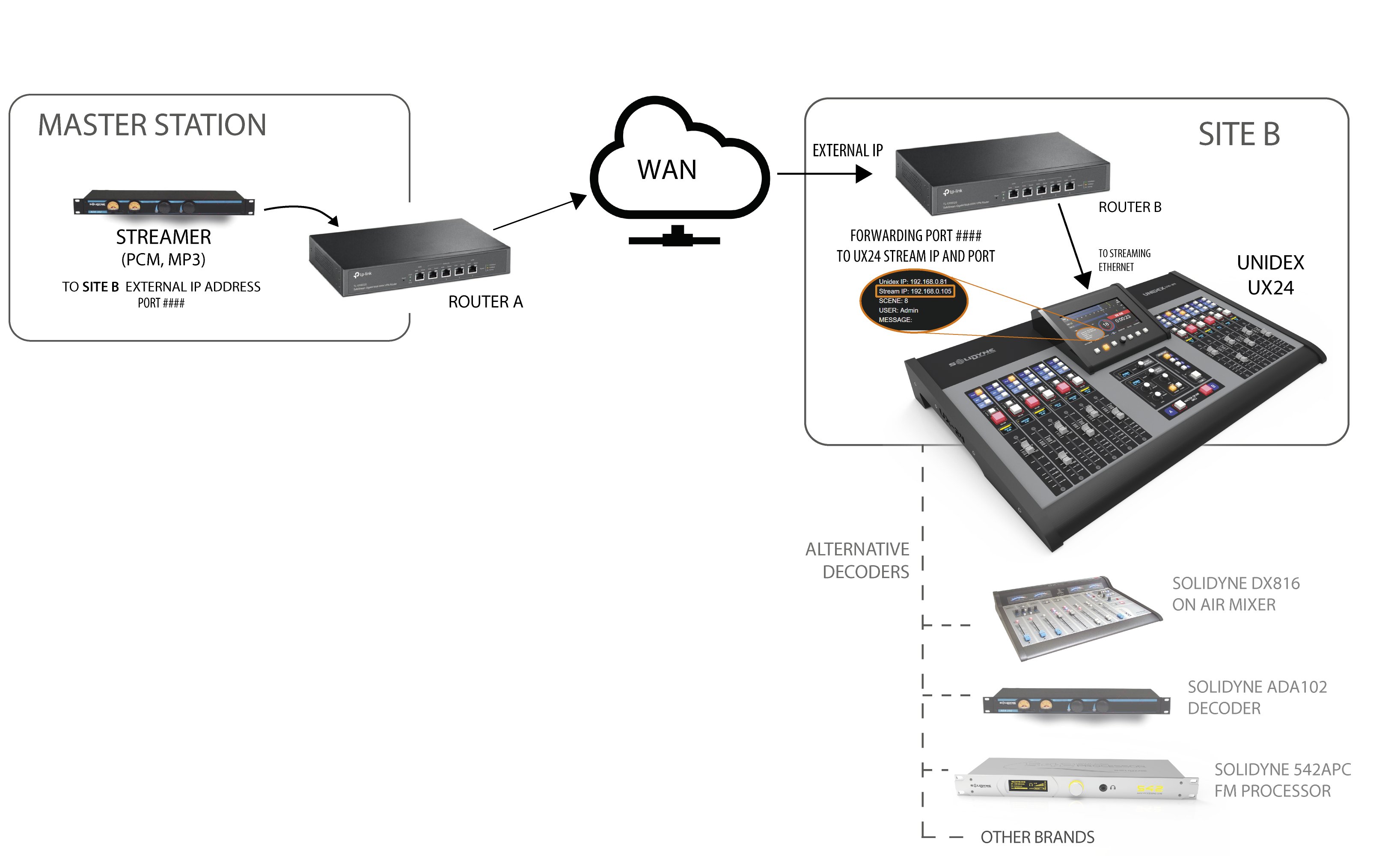

El diagrama muestra una aplicación típica con una estación principal y un sitio remoto. Recurso 1entradas En la estación principal, un streamer entrega audio PCM o MP3 hacia una dirección IP externa y un puerto definido. La señal atraviesa la red WAN y llega al router del sitio remoto. En el sitio remoto, el router debe reenviar el puerto externo hacia la dirección Stream IP de UNIDEX y hacia el puerto configurado en el módulo DOWN-STREAM (RX).
En una conexión dentro de la misma LAN, la fuente de streaming puede llegar directamente a UNIDEX sin redirección de puertos.
El diagrama menciona decodificadores alternativos que podrían recibir el stream en otras configuraciones, entre ellos:
  • Solidyne DX816 On-Air Mixer
  • Solidyne ADA102 Decoder
  • Solidyne 542 APC FM Processor
  • Equipos de otras marcas

​
