Canales

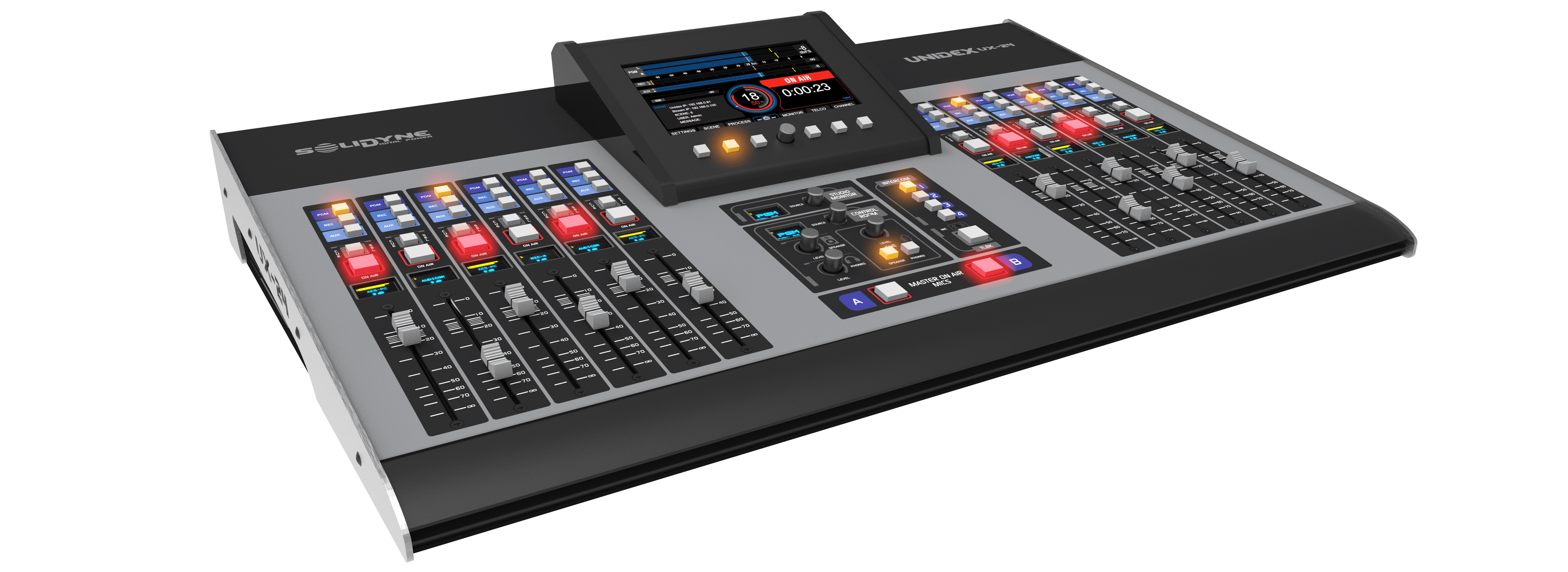

- UNIDEX UX24 tiene 24 canales: 12 canales con faders de 100 mm y 12 canales “virtuales” que se operan desde la pantalla táctil o por interfaz web remota.
- Es posible ampliar con módulos UX6 para disponer de 18 o 24 faders físicos.
- Cada canal puede asignarse a cualquier entrada (excepto el sintonizador externo).
- Los canales se configuran en tres modos: MIC, LINE o TELCO, lo que modifica su comportamiento y funciones.
- Se pueden asignar a cuatro buses de mezcla estéreo: PGM, REC, AUX y VBUS.
Entradas
- Micrófono (4 mono balanceadas) Con alimentación phantom 48V, ecualizador paramétrico de 4 bandas, compresor dinámico, compuerta de ruido y de-esser.
- Línea (4 estéreo balanceadas) Con ecualizador paramétrico de 3 bandas.
- UNIDEX (16 mono / 8 estéreo) Entradas balanceadas configurables como mono o estéreo. Permiten conectar adaptadores UNIDEX (micrófonos, líneas telefónicas, interfaces Bluetooth, etc.). Incluyen ecualizador paramétrico de 3 bandas, compresor dinámico y compuertas de ruido.
- USB (4 entradas digitales estéreo) Compatible con ASIO 3.0. El computador conectado reconoce cuatro dispositivos de reproducción. Incluyen ecualizador paramétrico de 3 bandas.
- AES-3 (4 entradas digitales estéreo) Con ecualizador paramétrico de 3 bandas.
- Streaming entrante No es una entrada independiente; al activarse reemplaza la entrada AES-3 #1.
- Sintonizador externo Entrada dedicada para monitoreo de la transmisión.
Salidas
Hay 18 salidas estéreo y 4 salidas para monitoreo:- Programa (PGM) Doble salida estéreo analógica balanceada.
- 4 estéreo balanceadas (asignables)
- 4 estéreo no balanceadas (asignables) Pueden configurarse como hasta 8 salidas mono. Incluyen opción mix-minus para comunicaciones telefónicas y VoIP.
- USB (4 envíos estéreo asignables) El computador conectado por USB detecta estas salidas como dispositivos de grabación.
- AES-3 (4 salidas digitales) Dos de ellas son asignables a cualquiera de los buses.
- Streaming dual PCM/MP3 Envío simultáneo por RTP y Icecast/Shoutcast.
Monitoreo e intercomunicación
- Salidas para monitoreo en Estudio (parlantes y auriculares).
- Conexión simplificada para monitoreo en el Estudio con bahías Solidyne StudioBox.
- Salidas para monitoreo en Control (parlantes y auriculares).
- Talk-back hacia Estudio.
- Micrófono de órdenes seleccionable: interno (PZM) o externo.
- 4 líneas de intercom asignables a salidas de audio.
- Reverse talk-back: permite hablar desde Estudio hacia el CUE del operador (requiere Studiobox HD3 o HD5).
- Bus de CUE (Pre Fader Level) asignable a cualquier salida.
Disparo de dispositivos externos
Cuenta con:- 4 GPI
- 8 GPO de tipo open-collector
- Automatización Solidyne Audicom
- Procesadores de audio
- Otros dispositivos con control remoto
