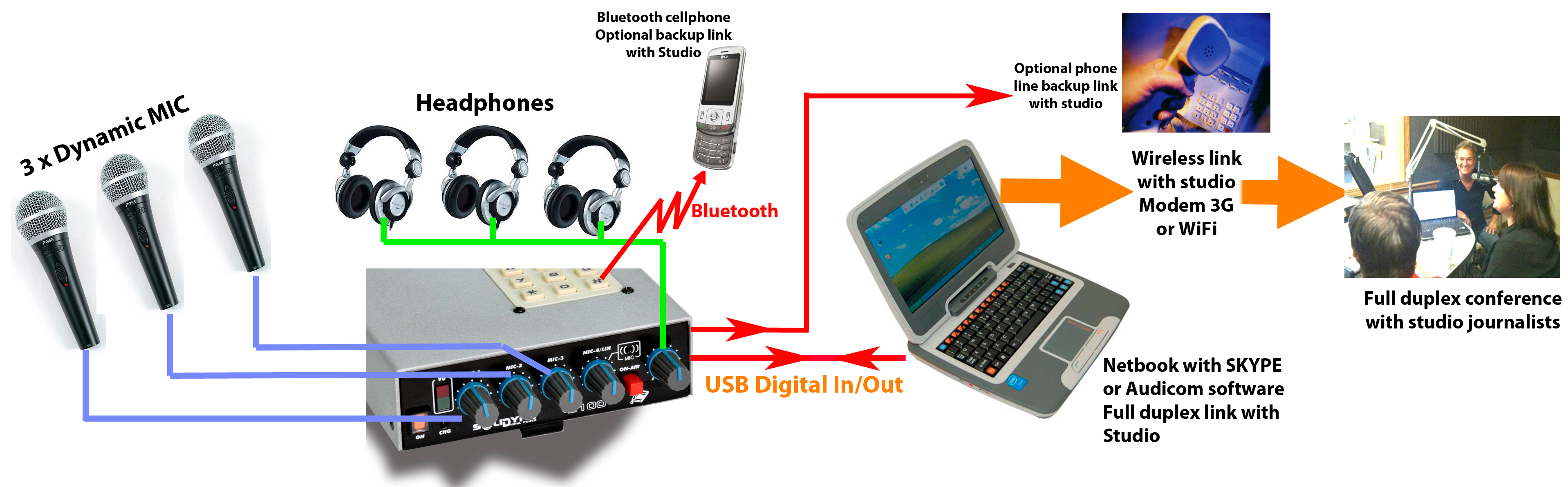

Caso 1: Móvil remoto en tiempo real
Sobre la transmisión
- La comunicación con la radio se establece desde una laptop conectada por USB a la MX2100.
- Alternativamente, puede usarse una tablet o smartphone conectado por Bluetooth.
- El dispositivo móvil utiliza una aplicación de comunicaciones, por ejemplo Skype® para comunicarse con los Estudios.
- Las conexiones a celular por Bluetooth o línea terrestre pueden utilizarse como respaldo del enlace vía Internet.
Si se usara Bluetooth para comunicarse con la radio en una situación de emergencia, el control MIC-4/LIN/Bluetooth debe permanecer cerrado para evitar un lazo.
El retorno Bluetooth ingresa directamente a la mezcla de auriculares.
El retorno Bluetooth ingresa directamente a la mezcla de auriculares.
Sobre el retorno de Estudios
- La mezcla generada en la consola se envía por USB a la laptop, que la transmite a los Estudios.
- Desde la laptop, el retorno de Estudios ingresa por USB a la consola, directamente a la mezcla de auriculares.
- La conexión de un micrófono en la entrada MIC-3 produce la conmutación del retorno USB a la mezcla de auriculares.
- En auriculares, el operador escucha tanto el retorno de Estudios como la mezcla de programa (MIC-1, MIC-2, MIC-3).
En una comunicación bidireccional con Estudios vía Internet, un micrófono debe conectarse SIEMPRE a la entrada MIC-3. Esto asegura que el retorno USB se derive a los auriculares.
Si no se conecta un micrófono a MIC-3:
Si no se conecta un micrófono a MIC-3:
- No se escuchará el retorno de Estudios.
- La señal USB en el control MIC-3/USB no puede usarse, porque enviaría al aire el retorno de Estudios.

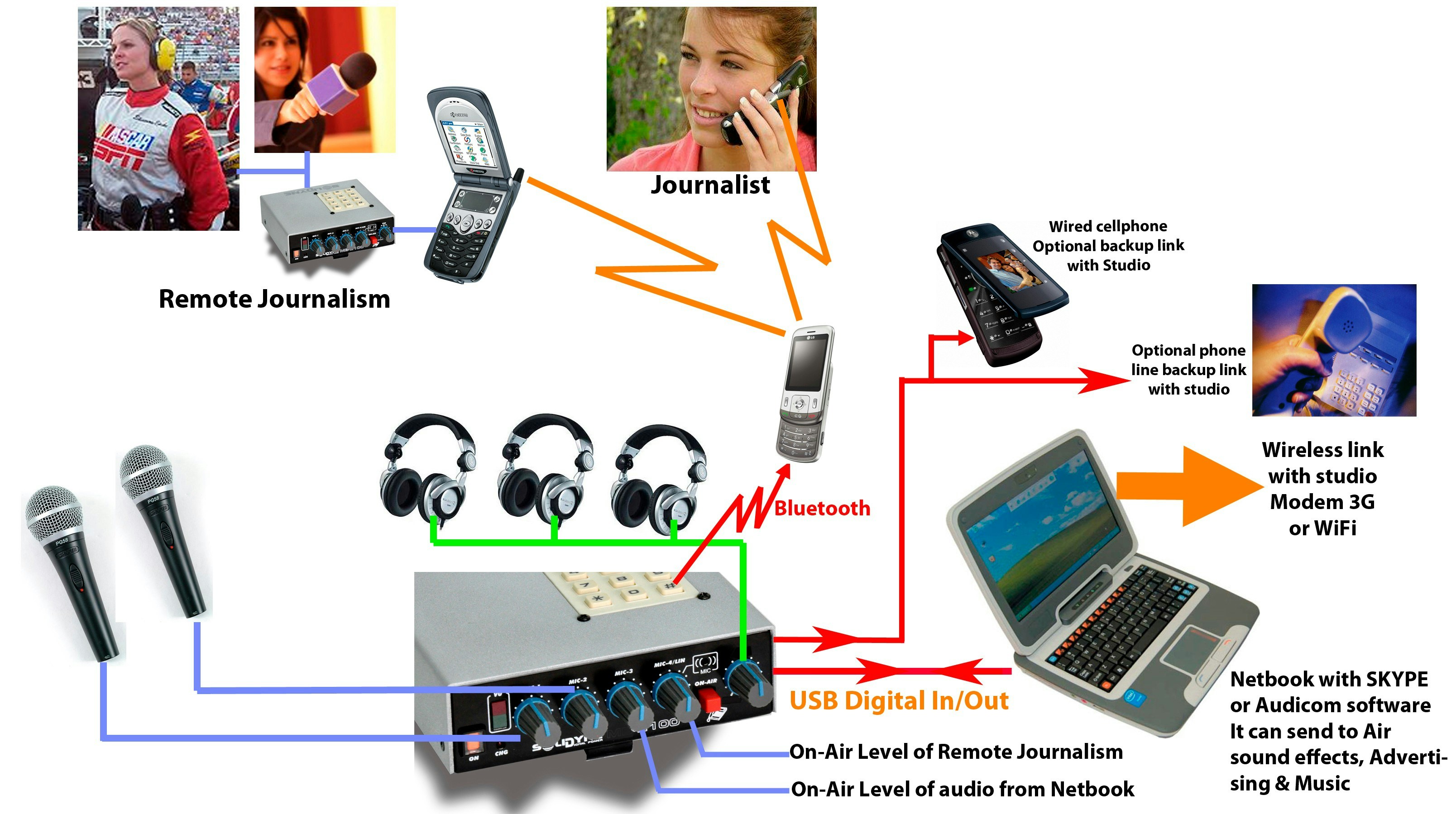

Caso 2: Comunicación unidireccional de alta calidad
El diagrama muestra un escenario donde la consola portátil opera como estudio remoto, transmitiendo hacia Estudios mediante un streaming de audio de alta calidad.
Sobre la transmisión
- La consola se conecta por USB a una laptop con acceso a Internet.
-
La comunicación con el Estudio se establece desde la Netbook:
- Usando Solidyne Audicom® para generar el streaming.
- O cualquier otro software de codificación compatible.
Skype® u otras apps de VoIP no aplican en este caso, dado que solo sirve para voz, mientras que aquí se requiere transmitir **audio estéreo **de alta calidad. -
Como **respaldo **pueden usarse:
- Un celular cableado.
- O una línea fija conectada al RJ-11 de la consola.
Sobre el retorno de Estudios
- El flujo de datos unidireccional permite enviar audio en alta calidad, pero no es posible dialogar con Estudios debido a los retardos del streaming.
- En esta condición, toda la señal es generada desde la MX2100.
- Si fuera obligatorio tener retorno desde Estudios, se recomienda hacerlo mediante:
- Teléfono celular (cableado o vía Bluetooth).
- El retorno se escucha en auriculares, sin retardo.
Sobre las señales que pueden manejarse
Micrófonos y líneas- Disponibles: MIC-1 y MIC-2.
- MIC-3 queda sin conexión, para habilitar el envío al aire de la entrada USB (audio proveniente de la computadora).
La conexión de un micrófono en MIC-3 produce la conmutación del retorno USB a la mezcla de auriculares, lo cual corresponde solo al caso de una comunicación bidireccional con Estudios.
- Un celular vinculado vía Bluetooth permite sacar al aire un entrevistado o periodista remoto (control MIC-4/LIN/Bluetooth).
- También puede enlazarse una segunda MX2100 vía celular.
Cuando la consola está conectada por USB (a computadora o cargador), el micrófono interno MIC-4 se desactiva, y en su lugar aparece el retorno de Bluetooth.
Esto permite enviar al aire una comunicación telefónica cuando Bluetooth no se usa para enlazar la MX2100 con Estudios (se asume que el enlace principal lo hace la computadora).
Esto permite enviar al aire una comunicación telefónica cuando Bluetooth no se usa para enlazar la MX2100 con Estudios (se asume que el enlace principal lo hace la computadora).
