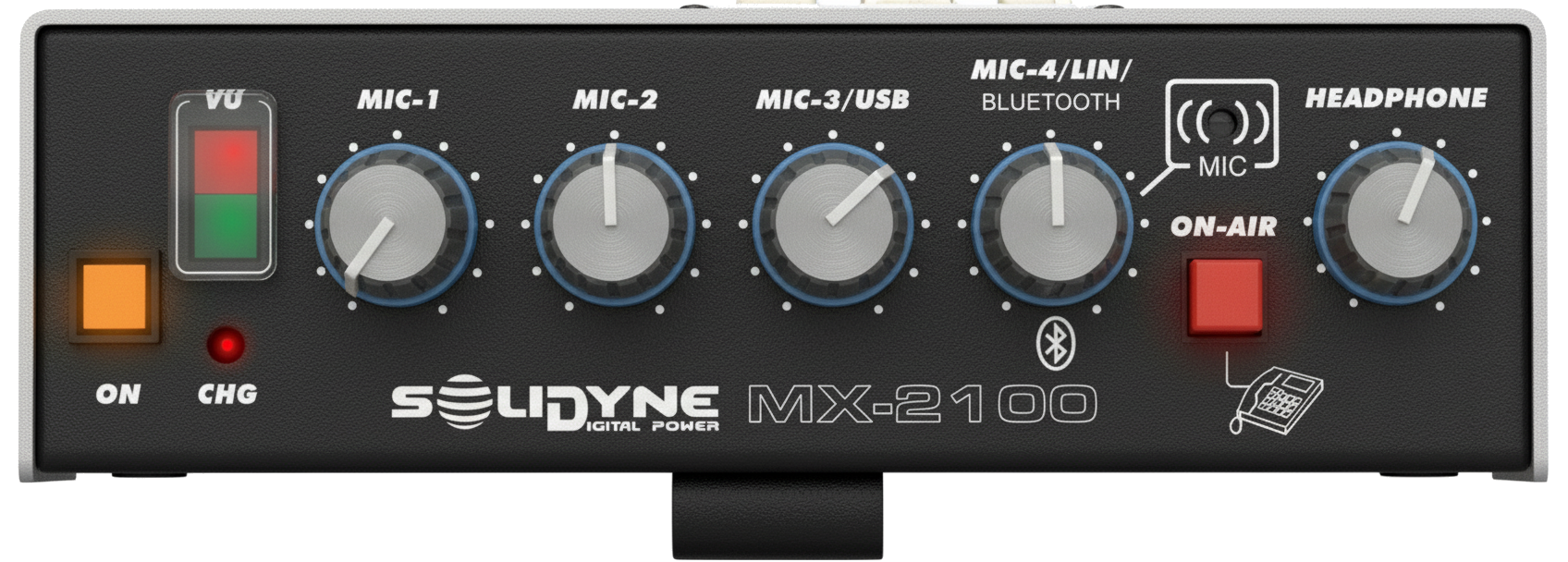

Mx2100 Frente Pn

​
Panel frontal

​
Encendido

El equipo se enciende pulsando el botón ON, ya sea que se encuentre conectado al cargador o funcionando con batería interna.
Cuando la unidad está conectada por USB, al cargador o a una computadora, el LED indicador de carga (CHG) permanece encendido aunque la consola esté apagada.
Autonomía de batería: 16 horas en uso continuo.
Tiempo de carga total: 12 horas.
El sistema de carga reduce automáticamente la corriente cuando alcanza 100 %, por lo que puede quedar conectada indefinidamente.
Recuerde apagar la consola luego de usarla para evitar consumo innecesario de batería.

​
Mezclador de programa

La señal de programa (PGM) se genera a partir de la suma de las fuentes: MIC-1, MIC-2, MIC-3, MIC-4 (incorporado), LINE, Bluetooth y USB.
Algunas entradas comparten controles y su disponibilidad depende de la forma de conexión de la consola.
  • La señal PGM se envía a la radio vía teléfono o computadora con Internet.
  • También está presente en el conector BAL OUT del panel trasero.
Control MIC-3/USB Conmuta entre la entrada MIC-3 o el computador conectado al USB. Cuando MX2100 se usa conectada a una computadora para transmisión vía Internet, un micrófono debe conectarse a MIC-3. En esta condición, USB no entra a la mezcla PGM, pero se escucha en auriculares como retorno directo. Control MIC-4/LIN/Bluetooth Maneja la señal del mic incorporado, de la entrada de LINEA o del dispositivo Bluetooth; dependiendo de la condición de trabajo:
  • Señal de MIC-4 disponible si NO se usa USB ni la entrada de línea.
  • Señal de LINE disponible solo cuando LIN-4 está conectada (anula MIC-4).
  • Retorno Bluetooth disponible en mezcla PGM solo cuando la consola está conectada por USB (escenario de transmisión desde la computadora externa).

​
Auriculares

La mezcla de auriculares varía según el modo de uso:
  • (a) Comunicación telefónica (fija o Bluetooth):
    • Mezcla PGM: MIC-1, MIC-2, MIC-3 y Line/MIC-4.
    • Retorno directo de Estudios (híbrido o Bluetooth).
    • Tono de ring en llamadas entrantes.
  • (b) USB y computadora externa con streaming unidireccional:
    • Mezcla PGM: MIC-1, MIC-2, USB y Bluetooth (usado para sacar al aire otro celular).
    • Retorno desde USB (no se usa retorno desde Estudios por el retardo del streaming).
  • (c) USB y computadora externa con enlace en tiempo real (VoIP):
    • Mezcla PGM: MIC-1, MIC-2, MIC-3 y LINE.
    • Retorno USB (Estudios).
    • Retorno Bluetooth.
    • Retorno híbrido.
El periodista en exteriores se escucha a sí mismo a través de la mezcla de programa.
No es necesario que el operador en Estudios reenvíe su señal.
El piso de ruido en auriculares aumenta si el híbrido está activo (botón ON-AIR presionado).
Verificar que no esté presionado cuando el híbrido no se utiliza.

​
Indicador de nivel

  • Indicador de doble LED muestra la acción del compresor interno.
  • LED verde: nivel bajo, sin compresión.
  • LED rojo: indica compresión.
  • A mayor compresión, mayor intensidad del LED rojo.
El nivel adecuado de trabajo se logra cuando los picos de señal activan ocasionalmente el LED rojo.

​
Acción del compresor

La MX2100 incorpora un compresor + limitador automático, que mantiene constantes los picos de señal en la salida.
  • Mejora la relación señal/ruido.
  • Asegura uniformidad en los distintos canales de transmisión.
