La comunicación se realiza desde el teléfono conectado a la consola, ya sea línea terrestre o celular .
A continuación se describe la operación para ambos casos.

​
Teléfono celular

  • Vía Bluetooth:
    1. Desde el celular, llamar a la radio.
    2. Una vez establecida la comunicación, usar los micrófonos y auriculares conectados a la MX2100 para dialogar con Estudios.
    3. Si la radio llama al periodista, se escucha el ring en auriculares y la señal de llamada en el móvil.
    4. La llamada puede aceptarse desde el propio celular o pulsando brevemente # 9 en la consola.
  • Vía cable manos libres (en deshuso):
    1. Realizar la llamada desde el celular.
    2. Una vez establecida, pulsar el botón PHONE en la consola.
    3. Conectar el cable “manos libres” (ya conectado a la entrada Cellular & Phone de la MX2100) al conector del móvil.
    4. A partir de este momento, el diálogo se hace usando los micrófonos y auriculares de la consola.
Para finalizar la comunicación desde un teléfono celular, cortar y desconectar empleando el teclado del móvil (consultar manual del teléfono).

​
Línea terrestre

  1. Presionar el botón PHONE para tomar la línea.
  2. Discar el número de la radio usando el teclado DTMF de la consola.
  3. Una vez establecida la comunicación:
    • Hablar desde los micrófonos conectados a la MX2100.
    • Escuchar a Estudios en los auriculares.
    • La señal de programa (salida de la consola) se envía a la radio a través de la línea.
  4. Para finalizar la comunicación: presionar nuevamente el botón PHONE, que quedará en posición hacia afuera, cortando la llamada.
  5. En llamadas entrantes desde la radio:
    • El RING de llamada se escucha en auriculares.
    • La llamada se atiende directamente desde la consola.

​
Si la comunicación se interrumpe…

  • Teléfono celular:
    • El propio celular da por finalizada la llamada.
    • El operador de MX2100 puede esperar que la radio vuelva a llamar y atender desde el móvil, o presionar # 9 en la consola para contestar.
    • El enlace con la radio queda restablecido.
  • Línea terrestre:
    • Si la llamada se corta, soltar el botón ON-AIR para iniciar o recibir la nueva comunicación.
    • En caso de llamada entrante desde la radio:
      • Se escucha el RING en auriculares.
      • Atender directamente desde la consola pulsando ON-AIR.

​

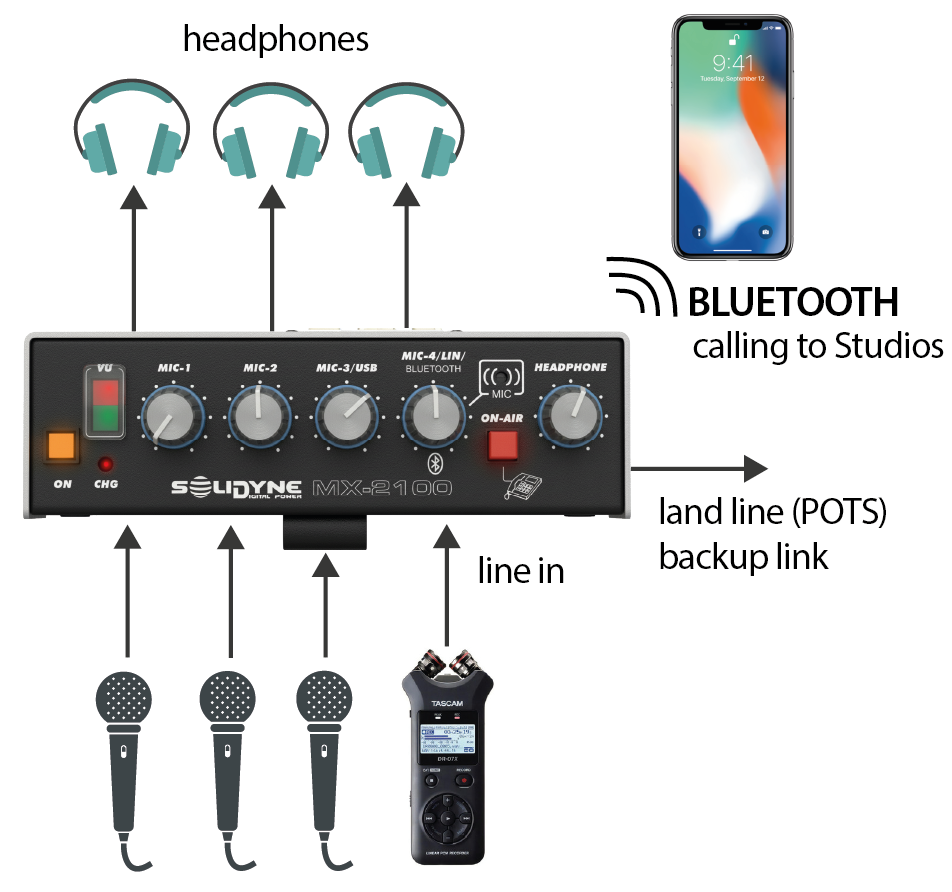

Diagrama: transmisión vía celular Bluetooth

Mx2100 Diagrama Pn
  • La consola transmite hacia Estudios usando un celular vinculado por Bluetooth.
  • Como respaldo de la transmisión puede conectarse una línea terrestre.
  • El retorno de Estudios ingresa, por Bluetooth, directamente a la mezcla de auriculares.
  • Se envía al aire la mezcla de hasta tres micrófonos y una entrada de línea (que permite conectar, por ejemplo, un grabador portátil).
La conexión de la entrada de línea anula el micrófono interno (MIC-4).
