Adaptador UDX TEL+BT

Interface para conexión de línea terrestre y móvil Bluetooth

• El adaptador UDX TEL+BT brinda conexión para una línea telefónica terrestre y enlace Bluetooth para un teléfono celular.

• Se conecta directamente al panel trasero de UNIDEX con dos cables SFTP RJ45-RJ45 (por ejemplo Solidyne cod. SOL P50).

• Se comanda desde la superficie de la consola o remotamente desde la interfaz de Control WEB

• El adaptador UDX TEL+BT brinda conexión para una línea telefónica terrestre y enlace Bluetooth para un teléfono celular.

• Se conecta directamente al panel trasero de UNIDEX con dos cables SFTP RJ45-RJ45 (por ejemplo Solidyne cod. SOL P50).

• Se comanda desde la superficie de la consola o remotamente desde la interfaz de Control WEB

---

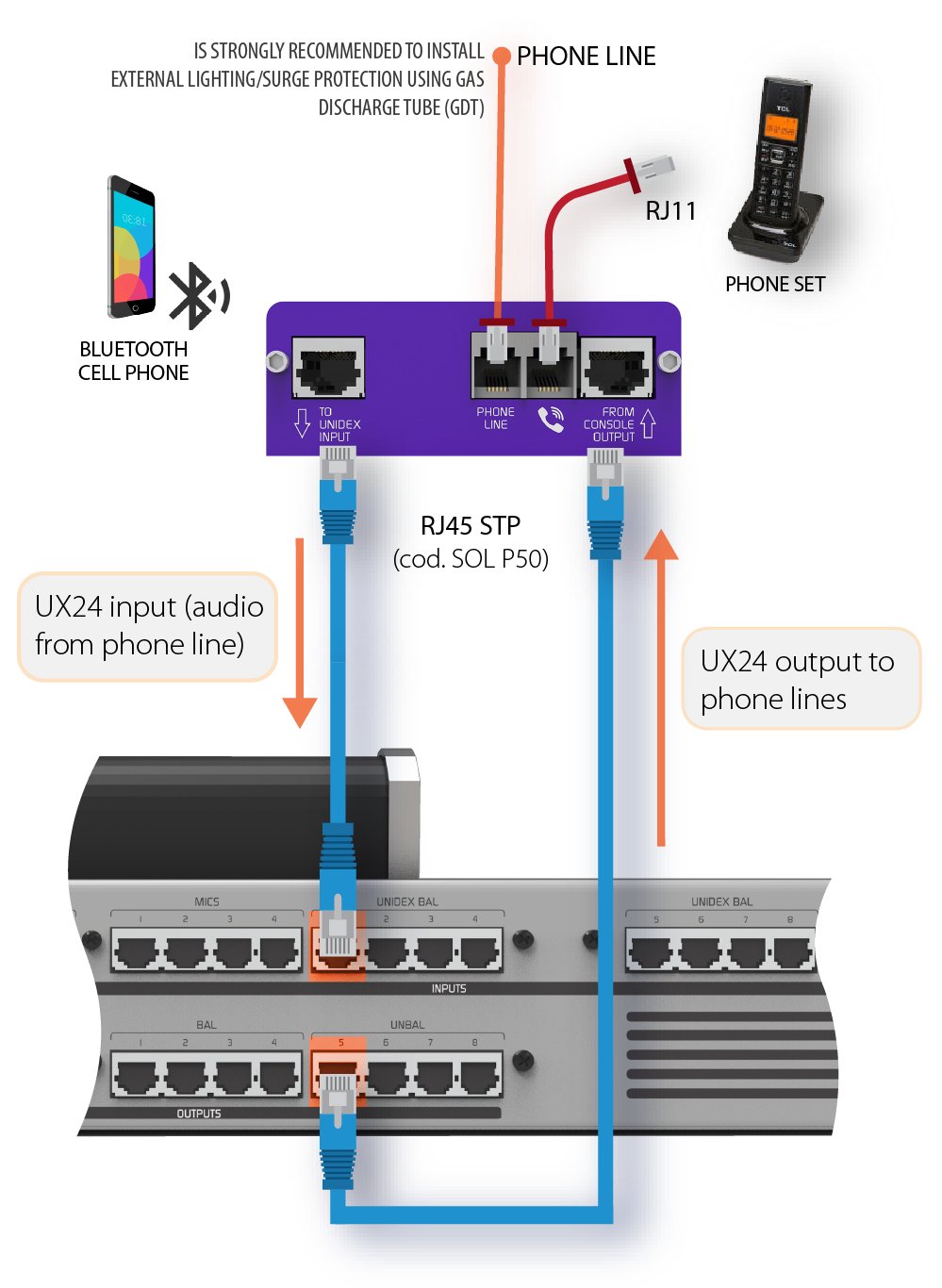

La imagen muestra un ejemplo de conexión a UNIDEX UX24.

UDX TEL+BT se conecta a una de las entradas UNIDEX 1 a UNIDEX 4 y a la salida que corresponda a esa entrada. Para facilitar la conexión, en panel trasero los conetores de las entradas UNIDEX 1 a 4 están alineados con sus salidas asociadas.

​

Correspondencia de entradas para salidas (modo mix-minus)

Entrada	Salidas (UX24)	Salidas (UX18)
UNIDEX 1	UNBAL 5	UNBAL 1
UNIDEX 2	UNBAL 6	UNBAL 2
UNIDEX 3	UNBAL 7	UNBAL 3
UNIDEX 4	UNBAL 8	UNBAL 4

---

​

Configuraciones

Una vez conectado el adaptador UDX 2TEL configure:

• Entradas
• Salidas (envíos)
• Canales

​

Configurar entradas

1. En la pantalla principal, acceder a la opción SETTINGS.
2. Girar el encoder hasta seleccionar la entrada UNIDEX a la que se conectó UDX TEL+BT. Si la entrada está actualmente configurada como MONO, se podrán seleccioner “L” y “R” individualmente.
3. Si está configurada como STEREO quedará seleccionado el par L/R. En este caso, cambie INPUT MODE a MONO.
   La entrada “L” corresponde a Bluetooth.
   La entrada “R” corresponde a la línea terrestre (POTS).

4. Elegir la entrada “UDX L” En la opción UDX TYPE elegir TEL+BT
5. Tocando la pantalla, desplegar el menú ASSIGNED TO CHANNEL para asignar un CANAL al Bluetooth. Si se elige un canal que ya tiene asignada una entrada, aparecerá una advertencia. Si se continúa, la entrada en ese canal es reemplazada.
   Se recomienda asignar las líneas TELCO a canales físicos.
   La ganancia de la entrada se puede ajustar durante la operación desde la pantalla TELCO.

6. Repetir desde el Paso 4 para la entrada “UDX R” y asignar un CANAL a la linea terrestre.
7. Pulsar BACK para volver a pantalla principal.
8. El siguiente paso será configurar la salida.

​

Configurar salidas

1. Desde la pantalla principal, acceder a la opción SETTINGS.
2. En SETTINGS elegir la opción OUTPUTS.
3. Girarndo el encoder seleccionar la salida a la cual se conectó UDX TEL+BT. Si la salida está actualmente en modo MONO se podrán seleccionar individualmente OUT-L y OUT-R.
4. Si está configurada como STEREO quedará seleccionado el par L/R. En este caso, cambiar el AUDIO MODE a MONO.
   La salida “L” es el envío a Bluetooth.
   La salida “R” es el envío a línea telefónica.

5. Seleccionar OUT-L y configurar SEND MODE en MIX-MINUS. Al activar MIX-MINUS la salida quedará asociada a la entrada UNIDEX que le corresponde.
6. Repetir la operación para la OUT-R.

El nivel de envío a la línea (OUT GAIN) se puede ajustar durante la operación desde la pantalla TELCO.

​

Configuración del canal

1. En pantalla principal, pulsar CHANNEL. Los botones CUE cambian a modo SELECT.
2. Pulsar el botón CUE/SELECT en el canal a configurar. La consola sale de modo SELECT y muestra la pantalla CHANNEL del canal seleccionado.
3. En la opción MODE, desplegar el menú y elegir TELCO. Esto hace que los canales se muestren en la pantalla TELCO, para gestionar las llamadas.
4. Para editar la etiqueta, tocar sobre el nombre. Aparecerá un teclado en pantalla para editar el texto.
5. Verificar que la asignación de salida indique la salida correspondiente a la entrada UNIDEX utilizada, y que el modo sea MIX-MINUS.
6. Pulsar BACK para volver a la pantalla principal.

PARA ALMACENAR DE MANERA DEFINITIVA LOS AJUSTES, GUARDE LA ESCENA.

---

​

Configuraciones

Una vez conectado el adaptador UDX 2TEL configure:

• Entradas
• Salidas (envíos)
• Canales

​

Configurar entradas

1. En la pantalla principal, acceder a la opción SETTINGS.
2. Girar el encoder hasta seleccionar la entrada UNIDEX a la que se conectó UDX TEL+BT. Si la entrada está actualmente configurada como MONO, se podrán seleccioner “L” y “R” individualmente.
3. Si está configurada como STEREO quedará seleccionado el par L/R. En este caso, cambie INPUT MODE a MONO.
   La entrada “L” corresponde a Bluetooth.
   La entrada “R” corresponde a la línea terrestre (POTS).

4. Elegir la entrada “UDX L” En la opción UDX TYPE elegir TEL+BT
5. Tocando la pantalla, desplegar el menú ASSIGNED TO CHANNEL para asignar un CANAL al Bluetooth. Si se elige un canal que ya tiene asignada una entrada, aparecerá una advertencia. Si se continúa, la entrada en ese canal es reemplazada.
   Se recomienda asignar las líneas TELCO a canales físicos.
   La ganancia de la entrada se puede ajustar durante la operación desde la pantalla TELCO.

6. Repetir desde el Paso 4 para la entrada “UDX R” y asignar un CANAL a la linea terrestre.
7. Pulsar BACK para volver a pantalla principal.
8. El siguiente paso será configurar la salida.

​

Configurar salidas

1. Desde la pantalla principal, acceder a la opción SETTINGS.
2. En SETTINGS elegir la opción OUTPUTS.
3. Girarndo el encoder seleccionar la salida a la cual se conectó UDX TEL+BT. Si la salida está actualmente en modo MONO se podrán seleccionar individualmente OUT-L y OUT-R.
4. Si está configurada como STEREO quedará seleccionado el par L/R. En este caso, cambiar el AUDIO MODE a MONO.
   La salida “L” es el envío a Bluetooth.
   La salida “R” es el envío a línea telefónica.

5. Seleccionar OUT-L y configurar SEND MODE en MIX-MINUS. Al activar MIX-MINUS la salida quedará asociada a la entrada UNIDEX que le corresponde.
6. Repetir la operación para la OUT-R.

El nivel de envío a la línea (OUT GAIN) se puede ajustar durante la operación desde la pantalla TELCO.

​

Configuración del canal

1. En pantalla principal, pulsar CHANNEL. Los botones CUE cambian a modo SELECT.
2. Pulsar el botón CUE/SELECT en el canal a configurar. La consola sale de modo SELECT y muestra la pantalla CHANNEL del canal seleccionado.
3. En la opción MODE, desplegar el menú y elegir TELCO. Esto hace que los canales se muestren en la pantalla TELCO, para gestionar las llamadas.
4. Para editar la etiqueta, tocar sobre el nombre. Aparecerá un teclado en pantalla para editar el texto.
5. Verificar que la asignación de salida indique la salida correspondiente a la entrada UNIDEX utilizada, y que el modo sea MIX-MINUS.
6. Pulsar BACK para volver a la pantalla principal.

PARA ALMACENAR DE MANERA DEFINITIVA LOS AJUSTES, GUARDE LA ESCENA.

---

​

Vincular UDX TEL+BT a un teléfono móvil

La imagen muestra un ejemplo de conexión a UNIDEX UX24.

Una vez realizas las configuraciones correspondiente, el canal Bluetooth aparece en la pantalla TELCO. El paso siguiente es vincular un móvil al dispositivo.

Para conocer cómo vincular y trabajar con el teléfono móvil en la consola UNIDEX, ver la sección TELCO del modelo que corresponda:

OPERACIÓN→ TELCO - Comunicaciones en UX24
OPERACIÓN→ TELCO - Comunicaciones en UX24

---

​

Conexión de UDX TEL+BT a una línea telefónica

Los pasos para conectar la línea terrestre son:

1. Conexión a la línea telefónica.
2. Conexión de un teléfono asociado.
3. Ajuste del factor de rechazo.

El procedimiento se detalla para el adaptador de doble línea telefónica UDX 2TEL. Click aquí para ir a la explicación.
