Las consolas UX24 pueden generar dos streams de audio independientes y decodificar un streaming de audio entrante.

​
Tipos de streaming disponibles

  • Streaming 1 (saliente)
    Utiliza el protocolo RTP, ideal para enlace con planta transmisora (STL).
  • Streaming 2 (saliente)
    Compatible con servidores Shoutcast/Icecast para transmisión por internet.
  • Streaming 3 (entrante)
    Puede ser RTP o un streaming público HTTP.
    Cuando se habilita esta función, el audio recibido se decodifica y conmuta automáticamente reemplazando la entrada AES-1.

​
Fuente de señal y nivel de envío

El streaming utiliza la señal de PROGRAMA tomada de la salida AES-1, tanto para la subida a servidores Icecast/Shoutcast como para el audio stream RTP. El nivel de salida predeterminado (ganancia=0) es -20 dBfs referido a 0VU (1 kHz @ 0VU = -20 dBfs).
La ganancia se ajusta desde la pantalla SETTINGS → OUTPUTS.
Si cambia la ganancia de la salida AES-1, también se modificará el nivel de envío a streaming.

​
Configuración de los servicios de streaming

Se hace desde la pantalla SETTINGS en la opción STREAMING.
Presenta cuatro solapas para configurar los servicios de streaming saliente (UP-STREAM y RTP Link); entrante (DOWN-STREAM) y las opciones de la red.

​
UP-STREAM (TX)

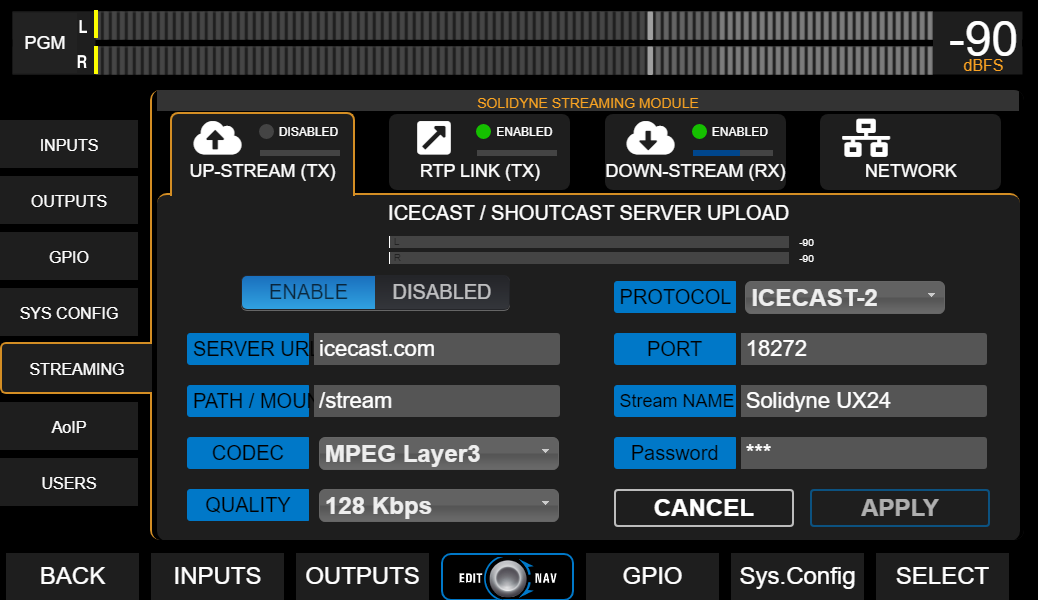

La pestaña UP-STREAM permite configurar un servidor de difusión de tipo Icecast o Shoutcast para publicar la señal de programa. UX24 Config Icecast

​
UP-STREAM Icecast/Shoutcast

  • ENABLE/DISABLED: Habilita o deshabilita el envío del streaming cuando se confirman los cambios pulsando APPLY.
    Para optimizar los recursos del sistema, mantener detenido cuando el servicio no es utilizado.
  • PROTOCOL: Define si el servidor es de tipo Icecast o Shoutcast.
  • SERVER IP: Dirección IP destino del servidor.
  • PORT: Puerto TCP de escucha del servidor.
  • MOUNTPOINT: Nombre único que identifica al stream en el servidor.
  • Stream NAME: Nombre que identifica al stream.
  • CODEC: Formato de audio de transmisión (Opus o MP3).
  • QUALITY: Tasa de bits para la codificación
  • PASSWORD: Clave de acceso para la publicación (si corresponde).
  • APPLY: Aplica y guarda los cambios e inicia o detiene la emisión (según estado ENABLE/DISABLED).
Los parámetros de configuración para Icecast/Shoutcast son dados por el proveedor del servidor.
La pestaña RTP LINK permite configurar el envío de streaming a una dirección IP específica, por ejemplo, para enviar la señal de programa a una planta transmisora (STL).
La implementación de un enlace RTP requiere conocimientos avanzados en configuración de redes.
UX24 Configuración RTP link
  • ENABLE/DISABLED: Habilita o deshabilita el streaming RTP cuando se confirman los cambios pulsando APPLY.
    Para optimizar los recursos del sistema, mantener detenido cuando el servicio no es utilizado.
  • DESTINATION ADDRESS: Dirección IP destino.
  • PORT: Puerto TCP de transmisión.
  • CODEC: Formato de audio para RTP (PCM / MP3).
  • QUALITY: Bitrate MP3 o frecuencia de muestreo PCM.
  • GPO: Habilita el envío de señales de luz de aire (Tally Light) vía TCP/IP para equipos Solidyne compatibles.
    • Estudio A y B (líneas 1 y 2 respectivamente)
    • Estudio B y A (orden invertido)
    • A+B (la señal se activa en ambas líneas, cualquiera sea el estudio activo)

​
Down-Stream (RX)

Permite configurar un streaming entrante. Cuando el módulo DOWN-STREAM está activado (ENABLE), el audio decodificado se envía internamente a la entrada AES-1, que cambia su nombre a STREAM-1.
En este modo, el conector AES-1 del panel trasero queda deshabilitado.
  • RUN/STOP
    Inicia o detiene la decodificación de streaming cuando se confirman los cambios con APPLY.
    Para optimizar los recursos del sistema, mantener detenido cuando el servicio no se utiliza.
  • PROTOCOL
    Define el tipo de streaming entrante. Se soportan los siguientes formatos:
    • Streams públicos HTTP y MMS codificados en PCM 16 (44.1/48 kHz), MP3 u Opus.
    • Streams RTP en PCM 16 (44.1 kHz) y MP3.
  • SERVER URL/IP
    Nombre o dirección IP del servidor que genera el streaming.
  • PORT
    Puerto TCP por donde ingresa el streaming.
    Valor por omisión: 0.
  • MOUNTPOINT
    Nombre único que identifica al stream.
  • APPLY
    Aplica los cambios en la configuración.
Paso a paso Descargar un guía paso a paso para configurar un streaming entrante.

​
Network (Streamer Module)

Ajustes generales de red para el módulo Streamer UX24 (no confundir con el acceso para control web). UX24 Configuración Streaming Ethernet De forma predeterminada la dirección IP trabaja en modo dinámico (DHCP). La dirección asignada se muestra en la pantalla principal como STREAM IP. Accediendo desde una computadora de la red a la dirección IP del módulo streamer, se podrán visualizar y configurar todas sus funciones.
