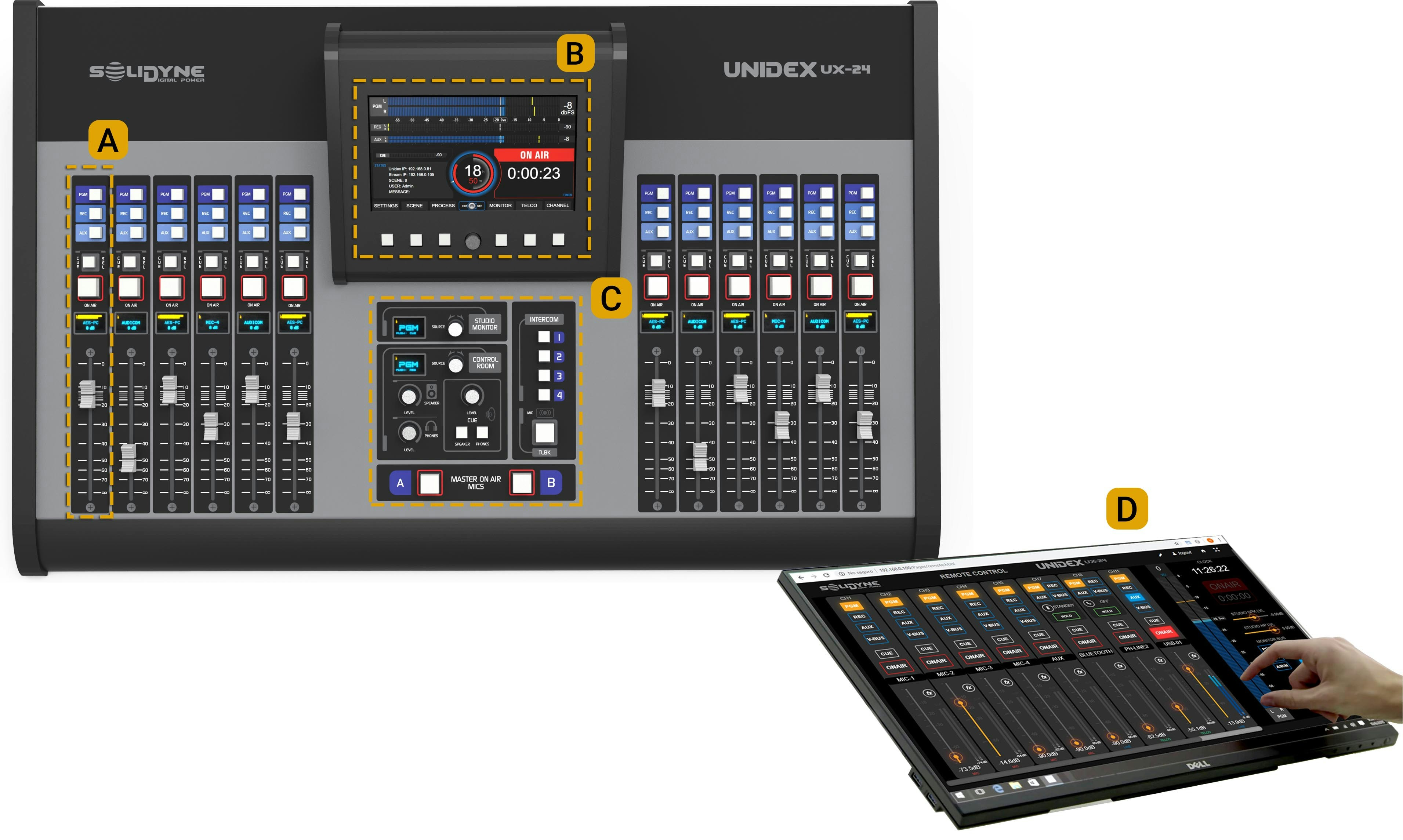

Zonas y controles del panel principal UX24
Controles tradicionales con faders, botones de asignación, puesta al aire y escucha previa (PFL).
Se operan de forma convencional y permiten manejar directamente comunicaciones de línea, VoIP y celulares vía Bluetooth (mediante adaptadores UNIDEX TELCO). B — Pantalla táctil
Pantalla de 7” utilizada para operar múltiples funciones de la consola.
Incluye 6 botones de acceso rápido y un encoder rotativo.
Tanto los botones como el encoder son controles contextuales, por lo que su función varía según la pantalla activa. C — Zona de monitoreo y órdenes
Área destinada al control de monitoreo y al circuito de talkback. D — Control remoto
Permite operar y configurar la consola a distancia.
Cualquier computadora con navegador web puede acceder a la consola mediante su dirección IP.
Es útil para manejar canales virtuales, usar una tableta como extensión de faders o configurar un estudio remoto.
Pantalla principal
Indicadores de nivel
Los indicadores PGM, REC, AUX y VBUS muestran:- Nivel promedio en VU (barra azul de movimiento lento).
- Nivel de pico en dBfs (segmento amarillo flotante).
El valor numérico a la derecha indica el máximo actual (en VU o dBfs) y se conmuta tocando sobre el número.
El indicador principal permanece visible en todas las pantallas y se puede cambiar de bus tocando el nombre del bus sobre la izquierda.
CUE Level
Indica el nivel del bus CUE, después de la perilla física de nivel.Status
- Unidex IP: Dirección IP para control remoto. Ingresar en un navegador web (recomendado: Google Chrome) para acceder a la interfaz de control. Requiere conexión del puerto Ethernet Remote Control a la LAN.
- Stream IP: Dirección IP del módulo de streaming. Ingresar en un navegador para configurar servicios de streaming. Requiere conexión del puerto Ethernet Streaming a la LAN.
- SCENE: Nombre de la escena actualmente activa.
- USER: Perfil de usuario activo (ADMIN, EXPERT o BASIC).
- MSG: Mensajes del sistema.
- “+” Avanzado: Abre opciones de mantenimiento (incluye apagado del CPU interno antes de cortar energía).
Reloj central
Muestra la hora actual.Se sincroniza automáticamente si la consola está conectada a Internet, o de forma manual (ver pantalla SETTINGS -> SYS CONFIG).
Contador EN EL AIRE
Inicia una cuenta ascendente (hh:mm:ss) al activar micrófonos. Al apagarlos, el valor permanece en pantalla.Menú contextual
Seis botones ubicados debajo de la pantalla ofrecen acceso rápido a funciones principales.Su función varía según la pantalla activa. La navegación y edición se realiza con la pantalla táctil y el encoder. Accesos directos en la pantalla principal:
- SETTINGS: Configuración avanzada y del sistema (solo ADMIN).
- SCENE: Gestión de escenas y perfiles de usuario.
- PROCESS: Acceso a ecualización, compresión, de-esser y compuerta de ruido (los procesos disponibles varían para cada entrada).
- VIRTUAL: Pulsando el encoder, se accede la pantalla de control de los canales virtuales (12, 6 o ninguno, según expansiones UX6).
- MONITOR: Asignación de fuentes de audio para Estudio y Cabina de Control, con funciones avanzadas de monitoreo.
- TELCO: Gestión de líneas telefónicas, Bluetooth o VoIP, con controles de nivel y ganancia.
- CHANNEL: Información y control del canal seleccionado, incluyendo ganancia, paneo, procesadores y reasignación de fuente.
Modo ahorro de energía
Las pantallas se apagan tras 15 minutos de inactividad.
Se reactivan moviendo un fader o pulsando un botón Intercom.
