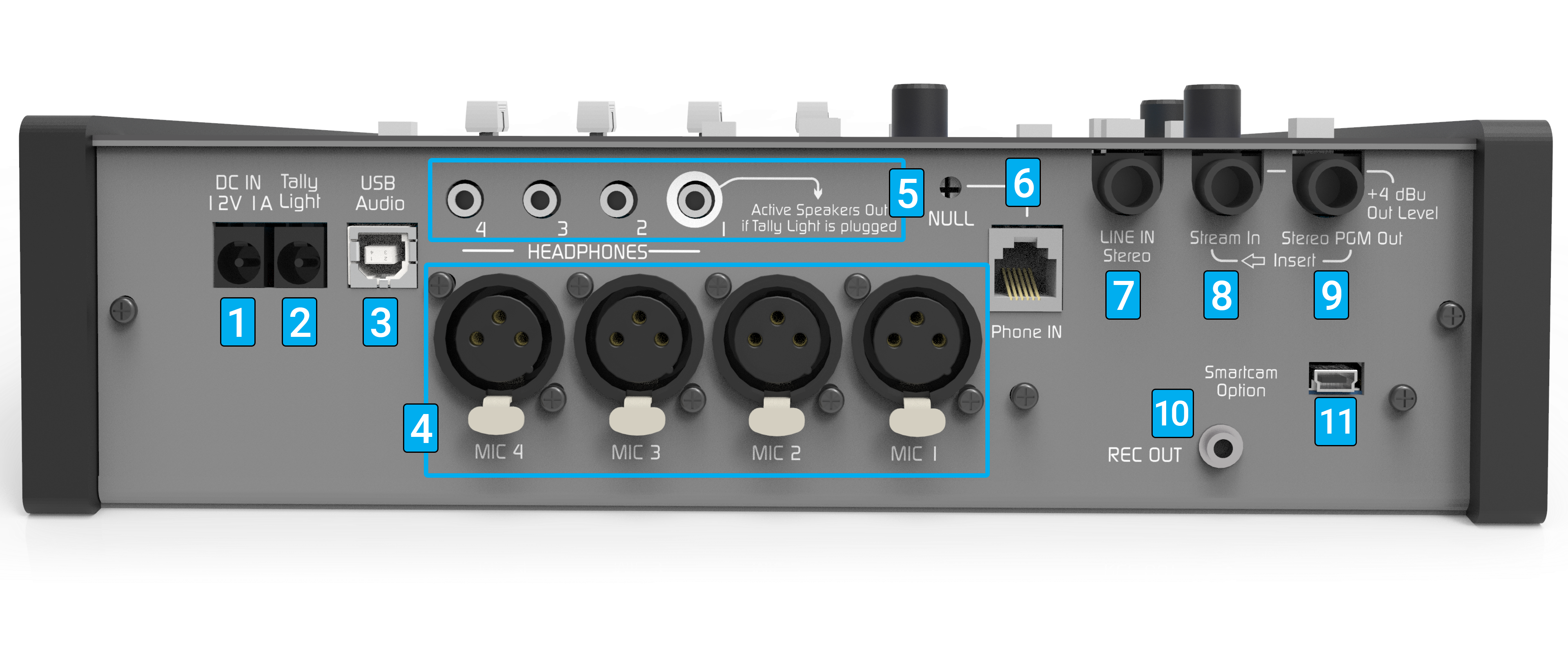

A continuación se describen los conectores y funciones del panel trasero del MiniMixer: Minimixer Panel Trasero Pn
  1. ALIMENTACIÓN (POWER SUPPLY)
    • Conector tubular (pin+ / 2 mm).
    • Fuente externa switching 90/240V – 50/60 Hz – 12V/1A.
    • Usar únicamente la fuente original provista por Solidyne.
    • El MiniMixer no tiene interruptor de encendido: permanece activo mientras la fuente esté conectada.
  2. TALLY LIGHT (Luz de aire)
    • Conector tubular (pin + / 2,5 mm).
    • Entrega 12 VDC con carga máxima de 200 mA.
    • Al conectar la luz de aire, la salida de auriculares #1 se silencia automáticamente cada vez que los micrófonos entran al aire.
  3. **USB AUDIO **
    • Puerto USB A/B para entrada/salida de audio digital estéreo hacia la computadora.
    • El sistema operativo (Windows 7/10 o superior) detecta dos dispositivos:
      • USB Playback Device (entrada estéreo a la consola).
      • USB Recording Device (salida estéreo desde la consola con señal PGM).
    • Se recomienda no superar 4 metros de cable.
    • Asegurar siempre una buena puesta a tierra de la computadora para evitar daños.
  4. MICRÓFONOS
    • Cuatro entradas balanceadas XLR para micrófonos dinámicos.
    • Las entradas MIC-3 y MIC-4 comparten el mismo fader.
    • Se recomienda utilizar micrófonos del mismo modelo en estas dos entradas para obtener mejor compensación de niveles.
  5. **AURICULARES **
    • Cuatro salidas en conector TRS 1/8” (minijack).
    • Un único control ajusta el nivel general de auriculares (sección CUE MONITOR).
    • La salida Headphone #1 puede usarse para monitores autoamplificados.
    • Cuando está conectada la luz de aire, esta salida se silencia automáticamente al abrir micrófonos.
  6. LÍNEA TELEFÓNICA FIJA (POTS)
    • Conector RJ11 para línea de 2 hilos.
    • Incluye preset de ajuste NULL para calibrar el rechazo del híbrido (ver procedimiento de ajuste).
    • La línea puede conectarse directo a la central pública o a una PBX (en este último caso la calidad del rechazo puede disminuir).
    • Protección interna contra sobretensiones mediante varistores.
    • Se recomienda instalar protección externa adicional con descargadores gaseosos y fusibles.
    El daño por descargas atmosféricas no está cubierto por la garantía. Se recomienda protección contra picos de tensión en zonas de tormenta.
  7. LÍNEA ESTÉREO
    • Entrada no balanceada TRS 1/4” estéreo.
  8. INSERCIÓN DE PROGRAMA
    • Entrada/salida estéreo TRS 1/4”.
    • Permite insertar un procesador externo en la señal PGM enviada a USB.
    • Útil para aplicar procesamiento multibanda o efectos antes del streaming.
  9. SALIDA DE PROGRAMA
    • Salida estéreo TRS 1/4”.
    • Contiene la mezcla de micrófonos, USB, línea auxiliar y líneas telefónicas.
  10. SALIDA MEZLA DE MICRÓFONOS (REC OUT)
    • Salida estéreo en minijack 1/8”.
    • Entrega exclusivamente la mezcla de micrófonos (post compresor).
    • Permite grabar voces aun cuando la consola transmite otros contenidos.
  11. SMART-CAM (opcional)
    • Conector miniUSB.
    • Envía el estado de los micrófonos a la PC para automatizar el cambio de cámaras.
    • Se utiliza junto con Audicom Video y el servicio de streaming.
