Descripción general

Las distintas fuentes de audio —micrófonos, computadora y líneas telefónicas— ingresan a la consola a través de los canales de entrada.

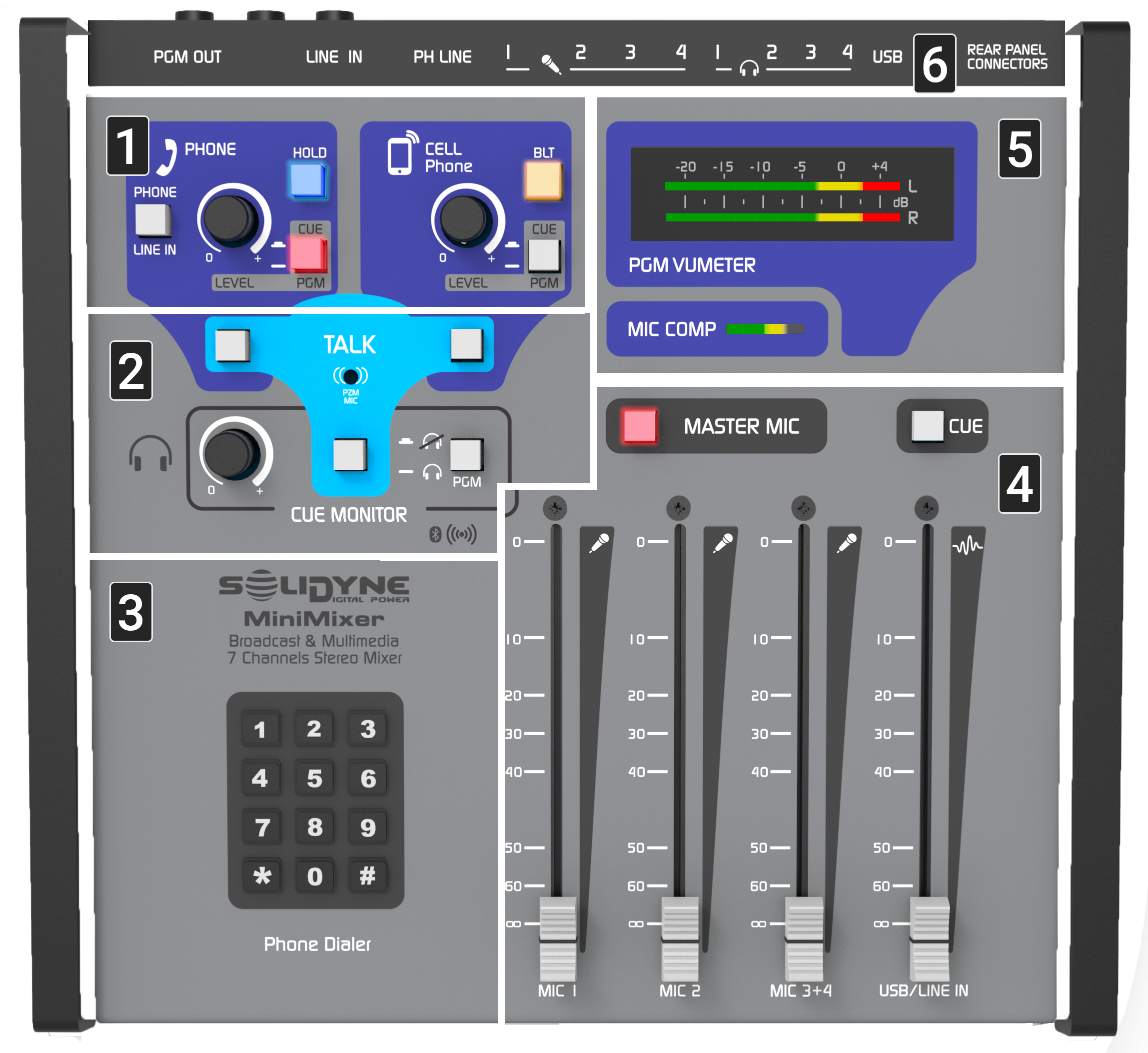

El MiniMixer mezcla todas las señales para generar la señal principal llamada Programa (PGM). Cada fuente de audio se controla mediante sus respectivos faders. Las funciones de la consola se agrupan en distintas zonas: Minimixer Secciones
  1. Telecomunicaciones: controles para gestionar la línea fija y el teléfono móvil por Bluetooth.
  2. Intercom: permite hablar con líneas telefónicas y auriculares mediante el micrófono interno.
  3. Teclado DTMF: posibilita discado directo en la línea fija desde la consola.
  4. Faders: controlan los niveles de micrófonos y señales de línea.
  5. Medidores de nivel: muestran el nivel de PGM y la acción del compresor de micrófonos.
  6. Conexiones: indican la ubicación de los conectores en el panel trasero.

​
Líneas telefónicas

El MiniMixer incluye un canal híbrido para manejar tanto la línea telefónica fija como un teléfono móvil por Bluetooth.
Su operación es sencilla y a prueba de errores, gracias a la lógica de seguridad y los circuitos automáticos.

​

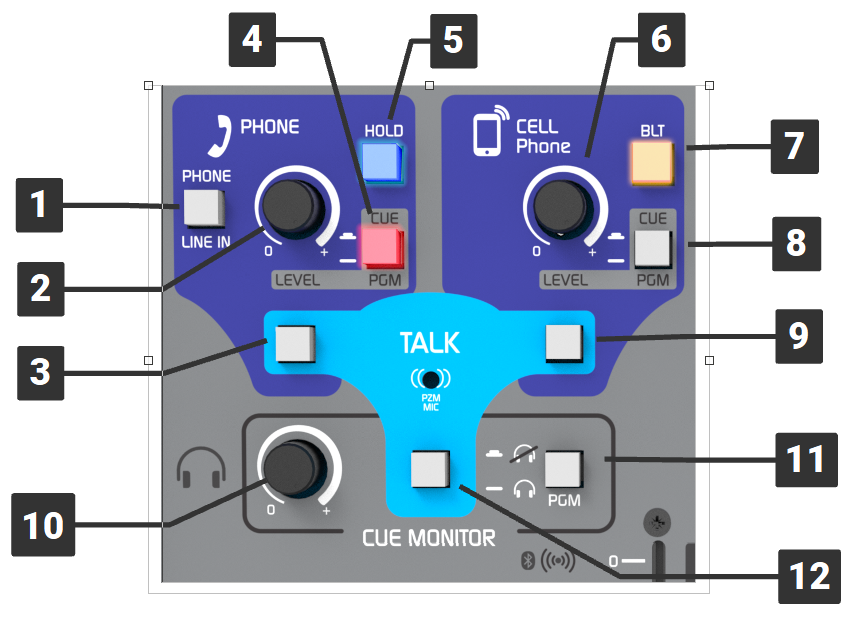

Controles del canal híbrido

Telco
  1. PHONE/LINE IN
    Conmuta entre la entrada de línea estéreo y la línea auxiliar.
    • Cuando el híbrido no se usa, se pueden emplear simultáneamente los 4 micrófonos y las dos líneas de entrada.
    • Si ingresa una llamada estando en LINE-IN, el botón HOLD parpadeará para notificar al operador. Se debe conmutar a PHONE para atender.
  2. LEVEL (línea fija / auxiliar)
    Controla el nivel de la línea fija y de la entrada auxiliar, tanto en CUE como en la señal al aire.
  3. TALK (línea fija)
    Botón momentáneo que habilita el micrófono interno para hablar fuera de aire con la línea telefónica.
  4. CUE/PGM (línea fija / auxiliar)
    Selecciona si la señal se envía a la preescucha en auriculares (CUE) o a la salida principal al aire (PGM).
  5. HOLD
    • Parpadea al recibir una llamada.
    • Al presionarlo, se responde la llamada y queda en espera con retorno de PGM.
    • También sirve para enviar la llamada al aire.
  6. LEVEL (Bluetooth)
    Ajusta el nivel de audio proveniente del teléfono móvil enlazado por Bluetooth.
  7. BLT (Bluetooth ON/OFF / Pairing)
    • Enciende o apaga el enlace Bluetooth.
    • Manteniéndolo presionado ingresa en modo de emparejamiento.
    • El LED indica el estado:
      • Parpadeo lento = activo.
      • Parpadeo rápido = en modo descubrimiento.
  8. CUE/PGM (Bluetooth)
    Conmuta la señal Bluetooth entre la escucha privada en auriculares (CUE) o la salida principal (PGM).
  9. TALK (Bluetooth)
    Permite hablar en privado con el teléfono móvil, utilizando el micrófono interno de talkback.
  10. LEVEL general auriculares
    Control maestro del nivel de auriculares.
  11. PGM MUTE
    Silencia la señal de programa en auriculares, permitiendo escuchar solo lo que está en CUE.
  12. TALK TO HEADPHONES
    Botón que habilita el micrófono interno para hablar directamente a los auriculares (intercom).
