Características generales

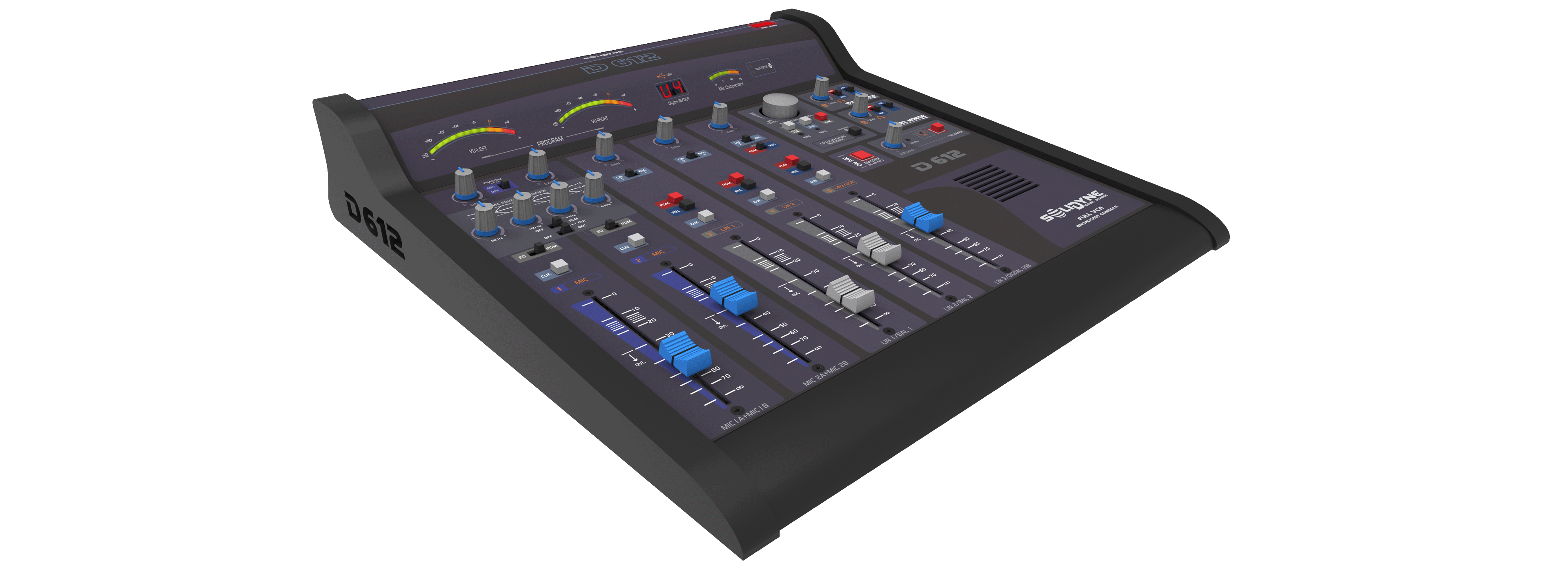

La consola D612 es una unidad compacta, sólida y elegante. Pese a su reducido tamaño, tiene una enorme flexibilidad de interconexión, incluyendo entrada y salida digital por USB, que permite que la consola se comunique digitalmente con la computadora, sin necesidad de usar costosas placas de sonido en la PC. Tiene 5 faders de 100 mm de cerámica conductiva, que en combinación con el control ETM-VCA brindan una duración superior a 10 millones de operaciones en condiciones normales de uso.Entradas
Micrófonos
- 2 canales manejan 4 micrófonos.
- Los micrófonos disponen de alimentación phantom de 48V, conmutable desde el panel frontal.
- La mezcla de micrófonos se puede asignar a un ecualizador de 4 bandas.
- Compresor automático de rango dinámico sobre la mezcla de micrófonos.
Líneas
Los 3 canales de línea permiten conectar hasta 6 fuentes de audio estéreo:- Los canales 3 y 4 admiten entradas analógicas no balanceadas (LIN-1 y LIN-2) y balanceadas (BAL-1 y BAL-2).
- El canal 5 es digital, con conexión directa a la computadora vía USB, y admite también una entrada auxiliar no balanceada.
En equipos con opción /AoIP, la entrada auxiliar LIN-2 queda internamente asignada a la señal de audio del módulo de streaming y no puede usarse para otras señales.
Salidas
La consola D612 posee dos salidas principales:- PGM (Programa): señal principal para aire o streaming.
- REC (Grabación): permite grabar sin interferir con la salida al aire.
- La conexión USB entrega digitalmente PGM o REC a la PC, seleccionable por el operador. En la computadora se reconoce como dispositivo de grabación externo (USB recording device).
- PGM / REC digital por USB puede usarse para transmisión vía Internet.
- PGM por Ethernet (opcional): en modelos con opción /IP, puede enviar streaming RTP a planta transmisora o streaming MPEG a un servidor Icecast (ver Modelos D612/IP).
- Híbrido externo: envío y retorno dedicados, integrados al canal del híbrido interno.
Líneas telefónicas
El canal de híbrido telefónico maneja dos líneas: una terrestre (2 hilos) y un teléfono celular vía Bluetooth. Todas las líneas pueden estar en conferencia. Muchas funciones están automatizadas, facilitando la operación. La consola incluye envío y retorno para conexión de híbridos externos. El híbrido externo se integra al circuito del híbrido incorporado, evitando el uso de canales adicionales para su conexión.Monitoreo
La sección de monitoreo distribuye las señales a parlantes y auriculares de estudio y control.- Tanto Estudio como Control cuentan con control de nivel global y llaves de asignación para enviar señal de aire (sintonizador externo), salida de consola (PGM) o salida de grabación (REC).
- En los estudios, el nivel se mantiene fijo en la consola y se recomienda instalar monitores activos y distribuidores de auriculares con control propio de nivel.
- El accesorio Solidyne StudioBox es una excelente opción complementaria.
Escucha en previo CUE
La consola incluye un parlante interno para escucha previa con control de nivel. CUE permite escuchar la señal antes del fader (PFL). En estudios integrados, el parlante CUE puede desactivarse y enviar CUE a auriculares del operador. La sección de monitoreo también incorpora el micrófono de órdenes al estudio (Talkback), que tambien se utiliza para dialogar en privado con una línea telefónica.Atenuadores ETM-VCA
La tecnología ETM-VCA (Electrometric Voltage Controlled Amplifier) evita que la señal de audio atraviese los faders, reduciendo ruidos y desgaste. El nivel se controla mediante amplificadores de bajo ruido y alta estabilidad; los faders solo transmiten señal de control DC. Ventajas principales:- Elimina totalmente ruidos por desgaste de faders.
- Reduce mantenimiento y prolonga la vida útil.
- Brinda correlación estéreo sobresaliente (error menor a 0,1 dB).
- Permite usar faders que superan 10 millones de operaciones (en condiciones de uso correctas).
