Linea Classic Pn

​
Canales de entrada

​
Micrófonos

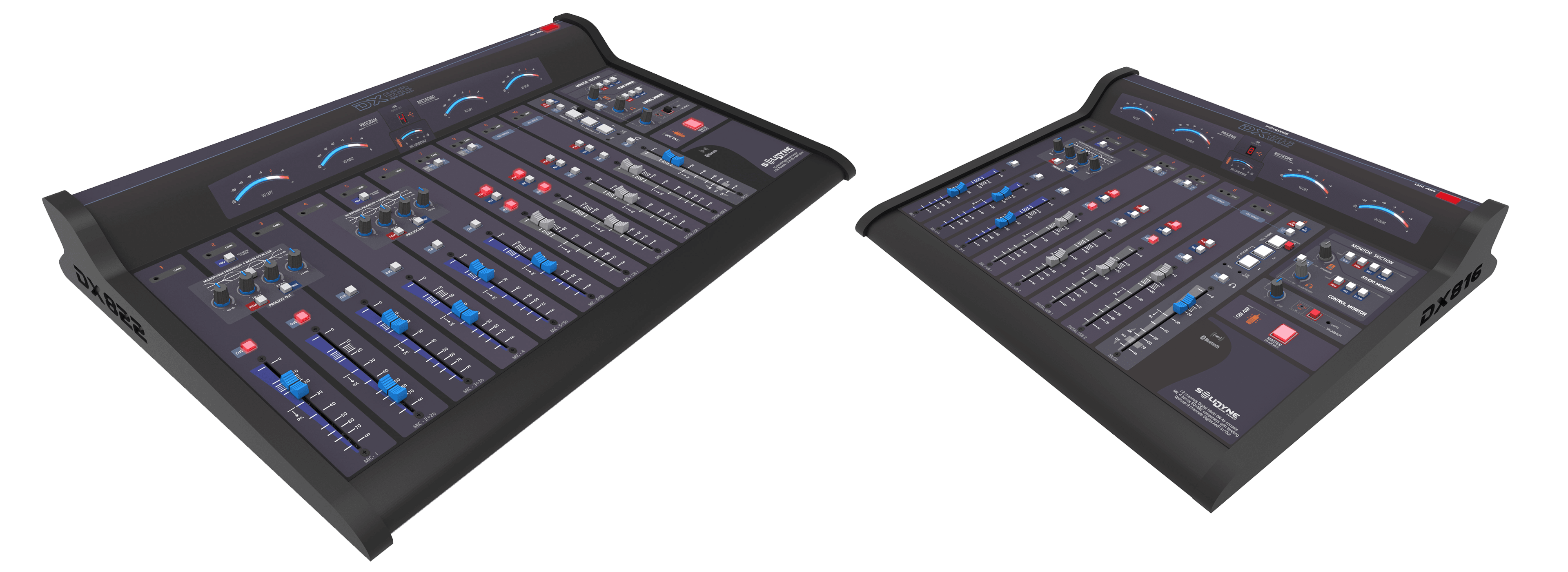

La serie DX de la línea Broadcast Classic cuenta con los modelos: DX816 y DX822.
  • DX816 dispone de 5 entradas para micrófono. El uso de preamplificadores duales y compresor de audio permite manejar 5 canales de MIC desde 3 faders. El Canal 2 maneja a la vez las entradas MIC-2 y 2b, mientras que el Canal 3 controla MIC-3 y 3b.
  • DX822 ofrece 10 entradas para micrófono, distribuidas en 6 faders. Los canales con doble entrada son MIC-2, MIC-3, MIC-5 y MIC-6.
Todas las entradas soportan tensión “phantom” 48V. Cuenta con un ecualizador de 4 bandas global (doble en DX822) para los micrófonos. Su uso está orientado a correcciones de ecualización generales por características de los micrófonos o de la sala. La mezcla de micrófonos es procesada compresión/limitador dinámico, que resulta esencial cuando se utilizan dos micrófonos sobre un mismo fader, para compensar diferencias de nivel entre micrófonos o variaciones en la intensidad de las voces.

​
Líneas

Los cuatro canales de línea permiten conectar hasta 6 fuentes de audio.
  • LIN-1 y LIN-2: entradas estéreo balanceadas y no balanceadas, conmutables desde el panel.
  • Admiten señal proveniente del streaming entrante vía Ethernet, en consolas con módulos opcionales de AoIP (modelos DX816/AoIP y DX822/AoIP).
Los canales USB-1 y USB-2 brindan conexión directa a la computadora. El canal Telecom maneja dos líneas telefónicas terrestres (2 hilos) y un teléfono móvil vinculado por Bluetooth. Los tres pueden estar al aire en conferencia, con operación simplificada gracias a automatizaciones internas.
Además, la consola dispone de envío y retorno para conexión de híbridos externos. En modelos con opción AoIP se pueden recibir hasta dos streams de audio vía Ethernet, que se suman a las mezclas de PGM y REC.

​
Resumen de entradas disponibles

EntradaDetalle
MICS (DX816)5 entradas distribuidas en 3 canales. Canal 2 maneja MIC-2/2b y Canal 3 maneja MIC-3/3b.
MICS (DX822)10 entradas distribuidas en 6 canales. Canal 2 maneja MIC-2/2b; Canal 3 maneja MIC-3/3b; Canal 5 maneja MIC-5/5b; Canal 6 maneja MIC-6/6b.
USB2 entradas: USB-1 y USB-2.
Balanceadas2 entradas balanceadas (BAL-1 y BAL-2).
No balanceadas2 entradas no balanceadas (LIN-1 y LIN-2).
Híbrido2 líneas telefónicas terrestres.
BluetoothEntrada para conexión de teléfonos móviles.
Híbrido externoConexión adicional para híbrido externo (no ocupa canales de línea en la consola).
Audio stream**(solo en modelos /AoIP) **Recepción de hasta dos flujos de audio vía Ethernet.

​
Salidas

Analógicas
Las consolas DX816/822 ofrecen dos salidas principales. Los canales de línea, micrófono y telecomunicaciones cuentan con dos envíos asignables: PGM (programa) y REC (grabación). Digitales
Dispone de dos envíos digitales vía USB, que permiten conexión directa a las computadoras.
El sistema operativo reconoce las interfaces DX816/822 como dispositivos de grabación USB, que transmiten las señales de PGM (USB-1) y REC (USB-2). Streaming (AoIP, opcional)
Con hasta dos módulos de expansión AoIP, la consola puede enviar PGM y REC como streams RTP por Ethernet, además de recibir hasta dos flujos de audio remotos. Esto habilita el enlace directo con planta transmisora, estudios remotos o periodistas externos vía Internet. AES-3 (opcional)
Con un módulo adicional, la consola ofrece salidas digitales AES para PGM y REC. Puede usarse en paralelo con un módulo AoIP.

​
Resumen de salidas disponibles

SalidaDescripción
PGM balanceadaSeñal principal utilizada para transmisión al aire.
REC balanceadaSeñal destinada a grabaciones. Permite monitoreo sin salir al aire.
REC-USBSalida REC disponible vía USB (canal Digital USB-2).
PGM-USBSalida PGM disponible vía USB.
AES-3**(opcional) **Salidas digitales AES de PGM y REC mediante módulo de expansión.
Híbrido externoEnvío y retorno adicionales para híbrido externo, operable igual que los híbridos internos.
Audio stream**(solo en modelos /AoIP) **Permite enviar PGM y REC por Ethernet, para enlace con planta transmisora o conexión entre estudios.

​
Monitoreo

La sección de monitoreo distribuye las señales hacia los parlantes y auriculares del Estudio y de la Cabina de Control. Incluye:
  • Escucha previa (CUE, PFL).
  • Órdenes al Estudio (talk-back).
  • Botón Maestro de micrófonos.
Monitoreo en Estudio: permite seleccionar ON-AIR, PGM, REC o CUE. La señal se distribuye a parlantes y auriculares a través de módulos opcionales Solidyne HD3 y HD5. Monitoreo en Cabina de Control: ajustes de nivel independientes para auriculares y parlantes, con opciones de AIRE (entrada sintonizador externo), PGM, REC o CUE. Escucha previa (CUE): la señal antes del fader se escucha en auriculares o parlantes de control. También puede enviarse a monitores del Estudio. El micrófono de órdenes también trabaja en combinación con CUE para dialogar en privado con un llamado retenido en espera. LUZ DE AIRE (Tally Light): Salida 12V. Se activa con el botón Maestro de micrófonos. Además, incorpora un LED de gran tamaño en el chasis que actúa como Luz de Aire.

​
GPIO

La DX816/822 permite disparar dispositivos externos al abrir un fader, en los canales:
  • MIC-1, MIC-2, MIC-3 (más MIC-4, MIC-5 y MIC-6 en DX822).
  • USB-1 y USB-2.
Estos GPIO pueden comandar:
  • Computadoras de gestión de audio.
  • Procesadores digitales (ej. Solidyne 462dsp, 562dsp, 542 APC).
  • Dispositivos especiales (ej. conmutador de video Solidyne SmartCam).
En modelos con opción AoIP, la consola también envía señal “MIC al Aire” por red, para permitir al procesador de audio cambiar automáticamente a un preset ajustado para voz humana.

​
Atenuadores ETM-VCA

Las consolas DX816/822 emplean atenuadores de cerámica conductiva “toque de pluma”, con más de 20 años de vida útil en condiciones normales. Características:
  • Construcción robusta, desplazamiento sobre barras de acero-plata con bujes de teflón.
  • Control ETM-VCA (Electrometric Voltage Controlled Amplifier): las señales de audio no pasan por los atenuadores, sino por amplificadores de bajo ruido y gran estabilidad. Los faders solo envían señales de control.
Ventajas del sistema ETM-VCA:
  • Elimina totalmente ruidos por desgaste de faders.
  • Extiende la vida útil y elimina mantenimiento.
  • Correlación estéreo sobresaliente (menos de 0,1 dB de error).
  • Uso de faders de cerámica conductiva con garantía de 10 millones de operaciones.
