Micrófonos

El MiniMixer permite conectar hasta 4 micrófonos dinámicos.
Las entradas MIC 3 y MIC 4 comparten el mismo fader.
  • El botón MASTER MIC habilita todos los micrófonos al aire y activa la salida de la Luz de Aire (Tally Light).
  • La suma de micrófonos es comprimida internamente.
    • El compresor actúa cuando la señal alcanza 0 VU.
    • Es importante que el canal MIC 3+4 llegue a 0 VU para que el compresor pueda compensar diferencias de nivel entre distintas voces.
  • La acción del compresor se visualiza en el indicador MIC COMP.

​
Líneas

  • El fader USB/LINE IN controla la entrada digital USB cuando la computadora está conectada.
  • Si USB no está conectado, este fader controla la señal de LINE IN.
  • Cuando USB está en uso, la entrada LINE IN también puede aprovecharse como entrada alternativa desde los controles de la zona PHONE, que permiten conmutar entre PHONE y LINE IN.
    • Esto permite sumar al aire: 4 micrófonos + 2 líneas estéreo + Bluetooth.
Para enviar USB/LINE IN al aire:
  • Levantar directamente el fader.
  • El nivel correcto de trabajo se logra cuando los picos alcanzan 0 VU.
La señal USB/LINE IN también puede preescucharse en CUE con el fader cerrado, presionando el botón CUE ubicado encima del mismo.
El puerto USB genera un envío de la señal de programa hacia la computadora.
Este flujo de audio es utilizado para realizar el streaming por Internet.

​
Monitoreo

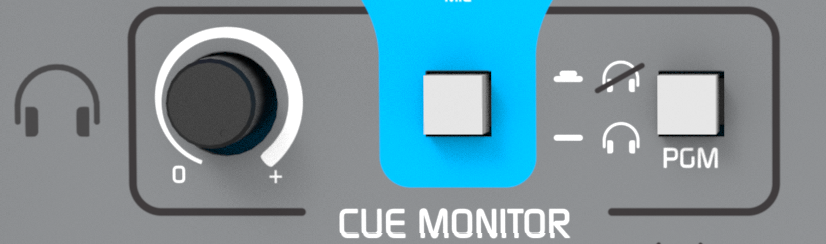

El control de auriculares en la zona CUE MONITOR establece el nivel para las cuatro salidas de auriculares. Minimixer Monitoreo Pn
  • Para contar con control de volumen individual en cada auricular, se deben usar auriculares con control propio de nivel, o bien conectar un distribuidor de auriculares externo a cualquiera de las salidas.
  • Cuando una señal se envía a CUE, esta se distribuye a todas las salidas de auriculares.
  • El botón PGM en la zona CUE MONITOR permite silenciar la señal de programa en auriculares y escuchar únicamente las señales en CUE.

​
Salida para parlantes monitores

  • La salida de Auriculares #1 puede funcionar como salida para parlantes monitores, con silenciado automático cuando está conectada la salida de Luz de Aire.
  • Al habilitar los micrófonos, la activación de la Luz de Aire silencia automáticamente la salida de auriculares #1, evitando acoples entre parlantes y micrófonos.
  • El audio se mantiene disponible en las demás salidas de auriculares.

​
Talk

  • El botón TALK interrumpe momentáneamente la señal en auriculares y envía la voz del micrófono interno incorporado en la consola.
  • Esto permite que el operador se comunique directamente con todos los auriculares, incluso si los miembros del equipo están alejados.
  • De esta forma se evitan señas visuales o la necesidad de quitarse los auriculares (que están recibiendo señal de programa) para poder dialogar.
