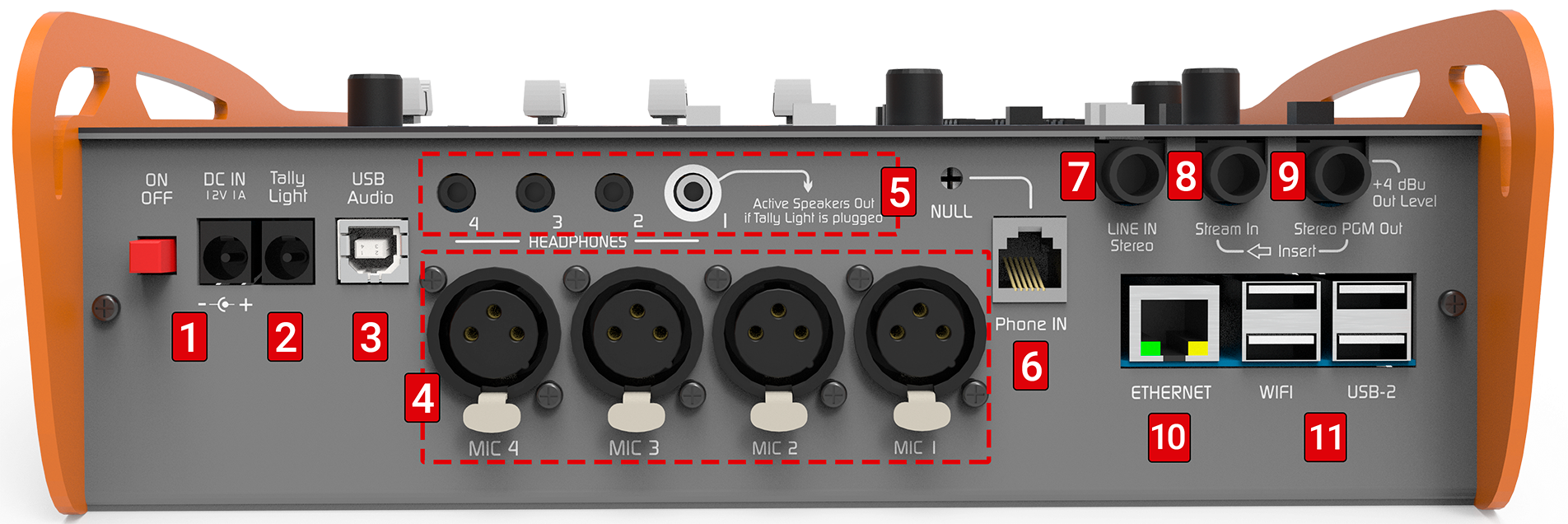

Conectores en el panel trasero

Mx2200 Trasero Pn

​
Alimentación (1)

  1. Entrada para fuente externa: Conector tubular 2 mm (pin +).
    • Fuente conmutada 90/240 V → salida 12 V / 1.5 A.
    • También admite batería externa de 12 V (respetar la polaridad).
  2. Batería interna: autonomía aprox. 4 horas (llamada SIP por Ethernet, sin Wi-Fi ni Bluetooth).
  3. Recarga: se realiza con el equipo encendido y conectado a la fuente externa.
    • Tiempo de carga completa (batería totalmente descargada): 10 horas.
El uso de fuentes externas no provistas de fábrica ocasionará la pérdida de la garantía.

​
Luz de aire (2)

  • Conector tubular 2,5 mm (pin +).
  • Entrega 12 VDC, soporta hasta 200 mA.
  • Cuando se conecta una luz de aire:
    • La salida de auriculares #1 pasa a comportarse como salida para monitores.
    • Se silencia automáticamente cuando se activan los micrófonos, para evitar acoples.

​
USB Audio (3)

  • Conexión digital a la computadora mediante cable USB A/B (usar el cable provisto).
  • Recomendación: no exceder 4 m de longitud.
    Asegúrese de que la computadora esté puesta a tierra.
    Si no lo está, podría dañarse la entrada USB de la consola o de la computadora.
  • Compatible con Windows 7 a 11, Linux Ubuntu y macOS (reconocimiento automático).
  • El sistema detecta:
    • Dispositivo de reproducción USB → entrada LINE USB en la consola.
    • Dispositivo de grabación USB → salida de audio desde PGM.
    En Windows puede gestionarse en: Panel de Control → Sonido → Audio → selección de dispositivos de reproducción y grabación.

​
Micrófonos (4)

  • Cuatro entradas balanceadas (XLR) para micrófonos dinámicos.
  • MIC 3 y MIC 4 comparten el mismo atenuador.
  • Recomendación: usar micrófonos de la misma marca y modelo en entradas compartidas.

​
Auriculares (5)

  • Cuatro salidas TRS 1/8” (minijack).
  • Todas entregan el mismo nivel, controlado por la perilla de CUE MONITOR.
  • Salida #1 puede usarse como salida de parlantes monitores:
    • Se silencia automáticamente cuando una luz de aire está conectada y se activa al enviar micrófonos a PGM.

​
Línea telefónica terrestre (6)

  • Conector RJ11 para conexión de línea POTS.
  • Puede conectarse directamente a la central pública o a una PBX (central privada).
  • Protección interna contra descargas con varistores.
    Se recomienda protección adicional en zonas de tormenta (descargadores gaseosos y fusibles).
    Los daños ocasionados por rayos no están cubiertos por la garantía.
  • Preset NULL permite ajustar rechazo del híbrido.
    Se realiza al conectar la consola a la línea. Si la consola se desconecta y se vuelve a conectar luego a esa misma línea telefónica, no es necesario repetir el ajuste.
    Pero se deberá re-ajustar cada vez que se conecte a una línea diferente.
    1

    Preparar la señal

    Enviar contenido hablado a PGM desde la computadora. Si no se dispone contenido hablado, se puede hablar en vivo usando los micrófonos.
    2

    Establecer llamada

    Realizar una llamada usando la línea fija (PHONE).
    3

    Silenciar al interlocutor

    Pedir al otro extremo que active mute o permanezca en silencio.
    Se puede llamar a un teléfono móvil propio y silenciar el micrófono.
    4

    Escuchar en CUE

    Quitar PGM de auriculares (botón PGM en CUE liberado). Escuchar la línea en CUE.
    5

    Ajustar preset NULL

    Girar el preset NULL hasta encontrar el punto de mínimo retorno.
    6

    Finalizar

    Cortar la comunicación.

​
Entrada de línea estéreo (7)

  • Conector TRS 1/4” no balanceado.
    • Se controla con el atenuador LINE cuando USB no está conectado.
    • Si USB está activo, LINE pasa a ser entrada secundaria (desde sección PHONE).
Si el enlace se realiza vía Bluetooth, LINE IN no puede sumarse desde la sección PHONE.
Solo estará disponible desde el atenuador LINE si no se conecta USB Audio.

​
Inserción de programa (8)

  • Entrada Stream-In TRS 1/4” con contacto de corte.
  • Al conectarse, reemplaza la mezcla interna de PGM en streaming y USB.
  • Permite usar procesadores externos: PGM Out → Procesador → Stream-In.

​
Salida de programa (9)

  • Stereo PGM Out (TRS 1/4”).
  • Envía la mezcla completa: micrófonos, USB, línea auxiliar y líneas telefónicas.

​
Ethernet (red por cable) (10)

  • Puerto RJ45 para conexión a red local.
  • Usos:
    • Acceso vía web a configuración del CODEC.
    • Conexión a Internet para SIP y streaming.
    • Acceso vía web a grabaciones.
  • Configuración de fábrica: DHCP habilitado.

​
Puertos USB (Wi-Fi y Módem) (11)

  • Puertos USB 2.0 tipo A.
  • Permiten conectar:
    • Antena Wi-Fi.
    • Módem 4G (requiere cable de extensión de 1 m).
No conectar un módem USB directamente al puerto. Puede causar interferencias audibles.
Use siempre un cable extensor para separar el módem de la consola.
Esto también le permitirá reorientar el Módem en caso de obtener la indicación de señal débil.
