Descripción general
La MX2200 maneja:- Una línea telefónica terrestre convencional (POTS).
- Un teléfono móvil vinculado por Bluetooth.
También pueden utilizarse:
- Como canal de emisión principal cuando no se dispone de Internet.
- Como fuente de audio para sumar una llamada a la transmisión.
Uso de líneas “al aire”
- Se pueden sumar participantes (reporteros o entrevistados) a la transmisión.
- Esto puede hacerse con línea fija o con móvil Bluetooth, aun mientras la consola transmite vía Internet.
- La línea puede interactuar en privado con el operador de la consola, y también con los estudios cuando se la envía a programa (PGM).
- La señal de retorno del estudio (SIP) se inyecta en el monitoreo (CUE) y en el envío a líneas fija y Bluetooth.
- El nivel de retorno del enlace SIP se ajusta desde la pantalla, en SETUP → RX VOLUME.
Línea como enlace al estudio
- Una vez establecida la llamada, los estudios reciben siempre la mezcla PGM a través de la línea telefónica.
- En posición CUE, la señal de retorno que envía el Estudio se escucha solo en monitoreo. Si se pulsa el botón TALK de esa línea, el micrófono de órdenes se envía a los estudios.
- En posición PGM, el retorno desde el Estudio se suprime de CUE y se suma a PGM.
- El envío a la línea es mix-minus: el retorno desde el Estudio no se suma al PGM que se envía de vuelta, evitando realimentación.
- En posición PGM, el micrófono de órdenes no se envía al estudio.
- Por lo tanto, al usar la línea como enlace, debe configurarse siempre en PGM, evitando que el mic TALK salga al aire accidentalmente.
- El retorno del estudio (audio del otro extremo) puede escucharse en auriculares mezclando PGM con la línea telefónica (verificar que el monitoreo de PGM esté habilitado en CUE).
- Si no se necesita escuchar el retorno, mantener cerrada la perilla PGM.

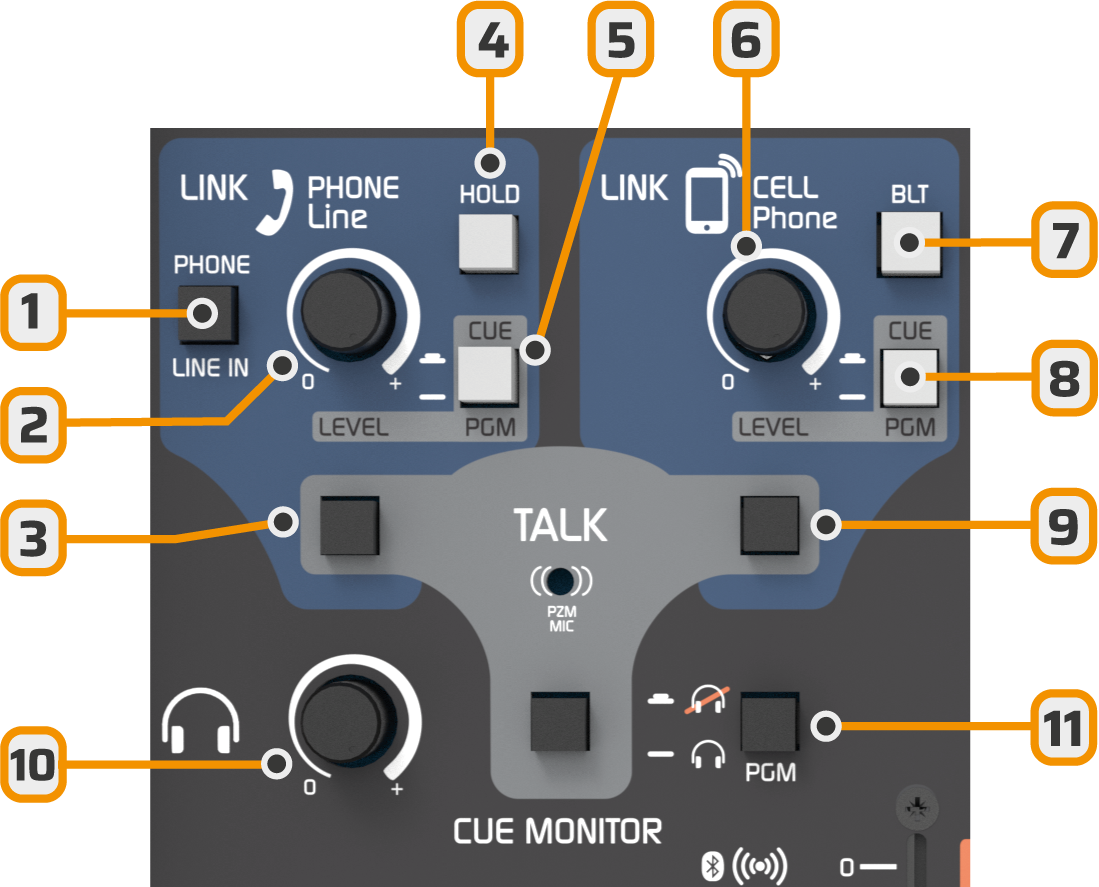

Controles (línea fija y Bluetooth)
Los siguientes controles aplican tanto para sumar llamadas a la transmisión local como para usar las líneas como enlace al estudio:
-
PHONE/LINE IN
- Conmuta entre línea telefónica y entrada de línea estéreo.
- Con enlace por Internet es posible operar con 4 micrófonos y 2 fuentes de audio (LINE IN y USB).
- Si entra una llamada en línea terrestre, el botón HOLD destella. El operador puede pasar de LINE IN a PHONE y atender la llamada.
-
Perilla de nivel de la línea telefónica / LINE IN
- Ajusta nivel tanto en CUE como en PGM.
-
Pulsador TALK (línea fija)
- Permite hablar en previo con la línea fija usando el micrófono TALK incorporado.
-
HOLD
- Indica llamada entrante (destella con el ring).
- Permite atender y dejar la línea en espera o enviarla a PGM.
-
CUE/PGM
- Conmuta la señal (telefónica o LINE IN) entre escucha en previo (CUE) y salida de programa (PGM).
- Control de nivel de audio del móvil Bluetooth
-
Encendido/apagado Bluetooth
- Activa también el modo “emparejar” para vincular un teléfono móvil.
-
CUE/PGM Bluetooth
- Conmuta señal Bluetooth entre escucha en CUE y salida en PGM.
-
Pulsador TALK (Bluetooth)
- Permite hablar en previo con la línea Bluetooth usando el mic TALK incorporado.
- Control general de auriculares
- PGM to Headphones
- Quita la señal PGM de los auriculares, dejando solo lo presente en CUE.
- Útil para dialogar con una línea telefónica o escuchar solo retorno de estudio en llamada SIP.
- Pulsador TALK a auriculares
- Envía la voz del micrófono de órdenes incorporado a los auriculares.
