Enlace con el Estudio

Conexión a Internet y métodos de transmisión.

​

Introducción

La emisión hacia los estudios puede establecerse de distintas formas:

1. Audio digital vía Internet
   • Llamada SIP (full-duplex con mínimo retardo).
   • Streaming RTP (solo transmisión).
   • Servidor Shoutcast/Icecast.
2. Llamada telefónica móvil (Bluetooth).
3. Llamada telefónica terrestre (POTS).

En la práctica, una vez configuradas las opciones de emisión por Internet, el usuario solo debe conectar la MX2200 a Internet e iniciar la transmisión deseada, sin necesidad de configuraciones adicionales.

Las formas de emisión pueden combinarse, ya sea para disponer de un respaldo (ej. SIP + celular) o como complemento (streaming RTP + comunicación telefónica privada con el estudio).

---

​

Conexión a Internet

El CODEC-MIXER MX2200 puede conectarse a Internet de tres maneras. Solo una conexión puede estar activa a la vez, aunque es posible configurar más de una para que, si una falla, la consola restablezca la conexión automáticamente por otra vía.

Conexión Wi-Fi

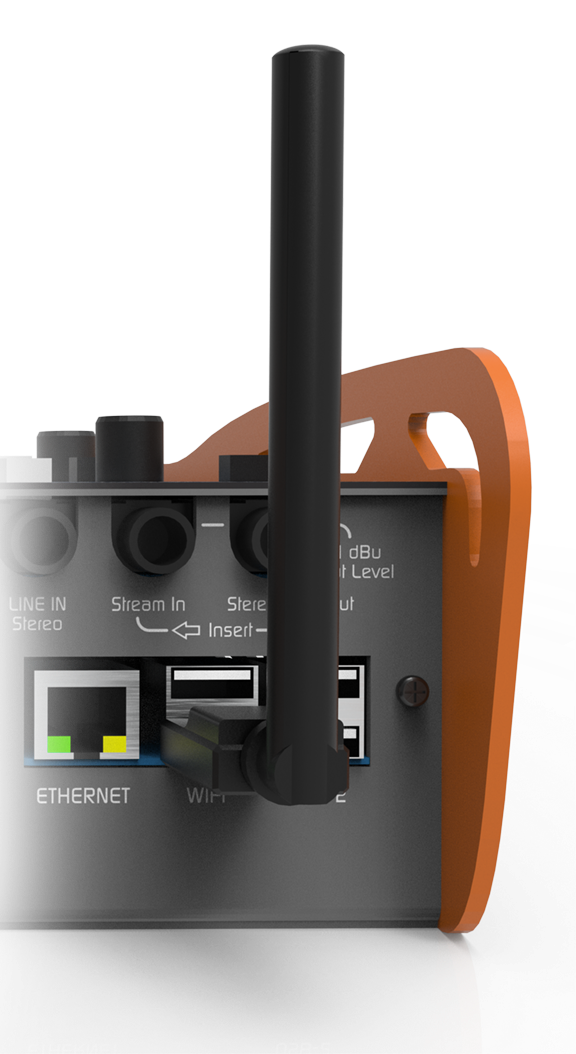

1. Conectar antena



   Conecte la antena Wi-Fi (provista) a un puerto USB trasero etiquetado como Wi-Fi.

   Si ya reconoce una red utilizada previamente y las credenciales siguen siendo válidas, la conexión será automática., no siendo necesarios los pasos siguientes.

2. Verificar conexión

   En la parte superior de la pantalla HOME aparecerá el ícono Wi-Fi. Inicialmente se mostrará en gris (sin señal).

3. Acceder a redes disponibles

   Gire el encoder hasta SETUP, pulse para acceder, y luego seleccione Wi-Fi.
   Se mostrará una lista de redes disponibles.


4. Seleccionar y conectar

   Elija la red deseada e ingrese la contraseña con el teclado DATA ENTRY.



   • Si la contraseña es válida, la red asigna una dirección IP (visible en SETUP/Wi-Fi). Esto puede demorar unos segundos.
   • Si es incorrecta, la IP permanecerá en 0.0.0.0 y deberá repetir el procedimiento.
5. Confirmar conexión

   Una vez conectada, el ícono Wi-Fi en la pantalla principal mostrará la intensidad de señal.
   El equipo está listo para llamadas SIP, streaming RTP o conexión a servidor web.

Puede comprobar el acceso a Internet conectando un móvil o notebook a la misma red Wi-Fi y navegando en la web.
También es posible usar un teléfono móvil en modo Hotspot, creando un nodo Wi-Fi al que se conectará la MX2200.

Redes públicas abiertas
Verifique siempre la red utilizada. En redes abiertas con login web, la MX2200 puede indicar “conexión OK” aunque no haya acceso real a Internet.

Conexión Ethernet

1. Conectar cable

   Con un cable UTP estándar, conecte el puerto Ethernet de la MX2200 a la red local.

2. Asignación de IP

   De fábrica la consola tiene DHCP habilitado, por lo que el router/switch asignará automáticamente una dirección IP.

3. Verificar IP

   En la pantalla SETUP confirme que se asignó una dirección válida (distinta de 0.0.0.0).

Para comprobar el acceso a Internet, conecte una notebook a la misma red y abra un navegador web.

Conexión 4G/5G

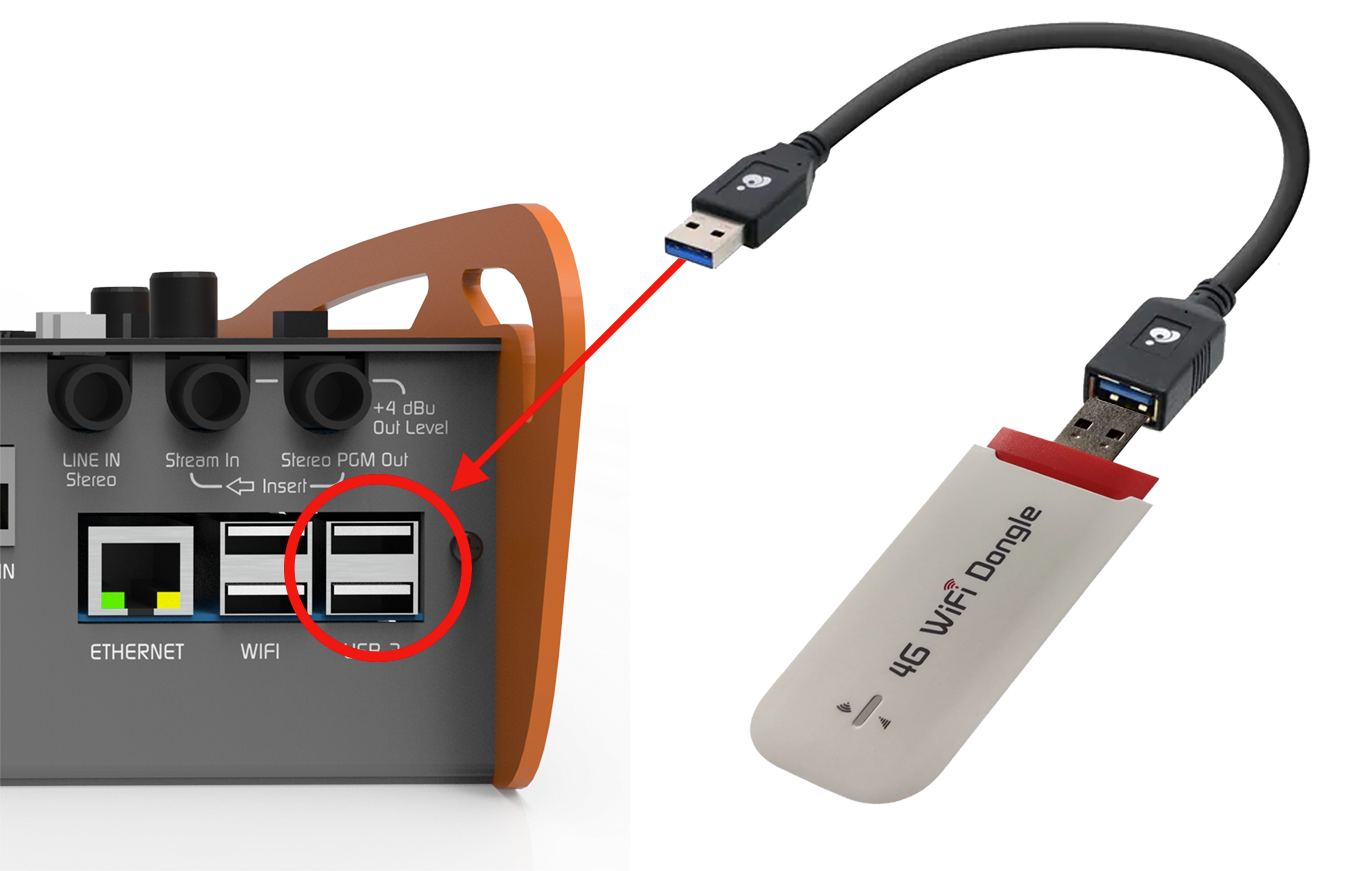

1. Conectar módem USB

   Conecte un módem USB 4G/5G (no provisto) a los puertos traseros indicados.
   Use un cable extensor USB de al menos 30 cm.


2. Verificar icono

   Una vez detectado, el ícono 4G se mostrará en la pantalla principal.

3. Confirmar operación

   El equipo queda listo para iniciar llamadas SIP, streaming RTP o conexión a servidor web.

No conecte el módem directamente a la consola: puede causar interferencias en el audio.
Use siempre el cable extensor USB.
