La pantalla SETUP

La pantalla SETUP es una de las cuatro pantallas principales.
Se accede girando el encoder y permite configurar todas las opciones de red y emisión.
  • En la vista inicial muestra el estado de Wi-Fi, Ethernet y Módem.
  • Para cada conexión indica si hay una IP asignada o si está inactiva.
  • En Wi-Fi además se muestra el nombre de la red conectada.
Pulsando el encoder se despliegan todas las opciones de configuración.

​
SETUP → Wi-Fi

  • Lista las redes inalámbricas 2.4G y 5.8G disponibles, ordenadas por intensidad de señal.
  • El nivel de señal se expresa en dB milivoltios (valores más cercanos a 0 = señal más fuerte).
  • En la esquina superior derecha aparece la MAC de la interfaz Wi-Fi.
Algunos proveedores requieren informar la MAC de la interfaz para autorizar la conexión.

​
SETUP → Ethernet

Mx2200 Display Setup Ethernet Pn
  • Configura parámetros de la red cableada.
  • De fábrica viene en DHCP activado, por lo que recibe una IP automáticamente.
  • Para usar IP fija, se debe desactivar DHCP y asignar manualmente:
    • Dirección IP
    • Máscara de subred
    • Gateway
    • Servidores DNS
  • Muestra la dirección MAC como dato informativo (no editable).
La configuración manual debe realizarla personal técnico especializado.

​
SETUP → Módem

Mx2200 Display Setup Modem Pn
  • Compatible con dongles 4G (plug & play).
  • Los dongles modernos actúan como adaptadores Ethernet y no requieren configuración.
  • Los antiguos dongles 3G necesitan parámetros de APN, usuario y clave (provistos por el ISP).
  • Si la conexión está activa, muestra una IP distinta de 0.0.0.0.
Conectar siempre el módem con un cable USB de extensión.
La conexión directa al puerto USB puede causar interferencias audibles.

​
SETUP → RTP Stream

Mx2200 Display Setup Rtp Pn
  • Configuración de transmisión RTP:
    • Dirección IP destino
    • Puerto
    • Códec (MP3, Opus, PCM)
Estos ajustes avanzados deben realizarse por personal técnico especializado.

​
SETUP → HTTP Stream

Mx2200 Display Setup Http Pn
  • Configuración de transmisión hacia servidores web tipo Icecast/Shoutcast.
  • Se ingresan las credenciales y parámetros del servidor contratado.

​
SETUP → SIP Account

Mx2200 Display Setup Sip Pn
  • Ingreso de datos de la cuenta SIP (provistos por el servicio).
  • Se requieren al menos dos cuentas:
    • Una dirección SIP para la consola. Ej: mx2200@sip.linphone.org.
    • Una dirección SIP para los estudios, que se configurará en el software VoIP usado para recibir (o generar) las llamadas. Ej: estudio@sip.linphone.org.
Los servicios SIP pueden ser gratuitos (ej: Linphone) o pagos, según la complejidad de la implementación.

​
Calidad de audio SIP

SIP account QUALITY permite fijar la calidad de audio preferida para las llamadas SIP.
Opciones disponibles:
  • Mono VoIP 16 kbps
  • Mono Wideband 32 kbps
  • Mono FM 64 kbps
  • Mono HiStudio 128 kbps
  • Stereo Mid 128 kbps
  • Stereo HiStudio 256 kbps
MX2200 prioriza el códec Opus en la calidad seleccionada.
Si el receptor no lo soporta, se negociará automáticamente otro códec disponible.

​
SETUP → SIP Contacts

Mx2200 Display Setup Contactos Pn
  • Muestra la agenda de contactos SIP.
  • Navegación básica desde la consola; edición completa solo desde la interfaz web.
  1. Acceder a la interfaz web.

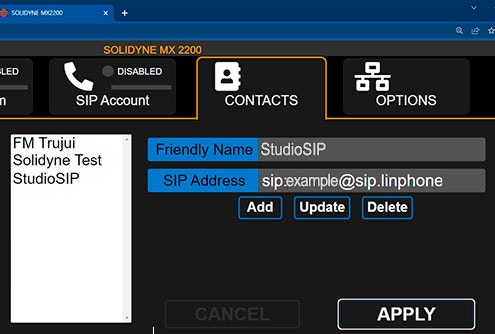

  2. Seleccionar la solapa CONTACTS. Mx2200 Web SIP Contacts Jp
  3. Ingresar SIP Address y Friendly Name.
  4. Pulsar ADD y luego APPLY para enviar cambios al hardware.

​
Editar contacto

  1. Seleccionar el contacto en la lista.
  2. Modificar los campos.
  3. Pulsar UPDATE y luego APPLY.

​
Borrar contacto

  1. Seleccionar el contacto.
  2. Pulsar DELETE y luego APPLY.

​
SETUP → Power Info

Setup - Power Info
  • Muestra el estado de alimentación y batería.
  • Indica si el equipo está usando la batería interna o fuente externa.
  • Ejemplo: Battery 7,0 V → consola alimentada por batería.
  • El campo Bat level indica el nivel restante (%).
  • Una carga al 100% ofrece normalmente más de 3 horas de transmisión.
  • El equipo se apaga automáticamente al llegar a 6,2 V.
  • Puede usarse un power bank de 12 V como fuente externa.

​
SETUP → Time Zone

  • Ajusta la zona horaria para asignar correctamente la fecha/hora a las grabaciones.
  • Normalmente se configura una sola vez.
  • La sincronización se realiza mediante servidores NTP públicos.

​
SETUP → RX Volume

  • Ajusta el nivel de retorno enviado desde la emisora cuando la conexión es vía SIP.
  • Este retorno se suma a:
    • Circuito de monitoreo CUE (auriculares).
    • Envío a líneas POTS.
    • Envío a línea Bluetooth.
