Areas operativas

Las fuentes de audio (micrófonos, computadora y líneas telefónicas) ingresan a la consola a través de los canales de entrada, que las amplifican.

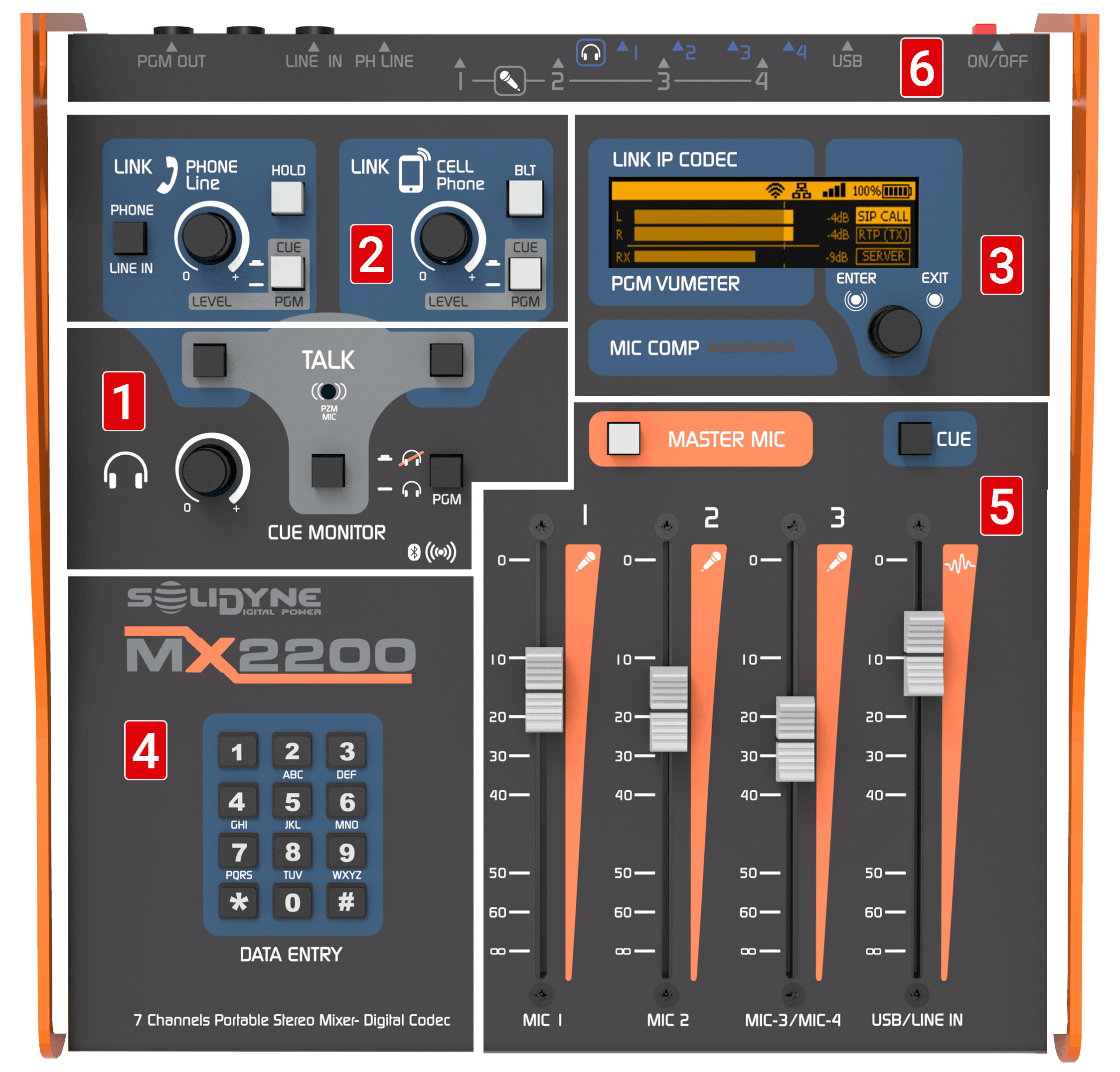

La consola mezcla todas las señales para generar una única señal principal llamada Programa (PGM). El nivel de cada fuente se maneja mediante los faders principales. La mezcla final se envía hacia los estudios por uno o más canales de transmisión. En la consola pueden distinguirse distintas áreas: Mx2200 Panel Secciones Pn
  1. INTERCOM: controles para hablar hacia las líneas telefónicas y auriculares.
  2. TELECOMUNICACIONES: controles para manejar la línea terrestre y un teléfono móvil vinculado por Bluetooth.
  3. PANTALLA Y CONTROL ROTATIVO: permiten manejar las opciones de conexión por Internet (streaming y SIP) y la grabación.
  4. TECLADO DTMF: se utiliza para ingresar caracteres en campos de texto y discar (DTMF) en llamadas por línea terrestre.
  5. FADERS: permiten mezclar señales de micrófonos y líneas (USB o analógica) para generar el PGM. Se recomienda mantener el nivel en torno a 0 VU (-10 dBFS).
  6. DISTRIBUCIÓN DE CONEXIONES: indicaciones para ubicar fácilmente los conectores principales en el panel trasero.

​
Fuente de alimentación

El equipo posee una batería interna que permite operar hasta 4 horas (ver especificaciones).
El nivel se indica en pantalla y se recomienda conectar el cargador cuando cae al 10%.
El tiempo de carga completa, si la batería está descargada, es de 10 horas.
La recarga de la batería requiere que el equipo esté ENCENDIDO y conectado a la fuente externa.
  • El cargador incluido entrega 12 VCC / 2 A y funciona en redes de 110/240V 50/60 Hz.
  • La consola puede usarse conectada al cargador incluso con la batería al 100%.
  • Si se desconecta la alimentación externa con el equipo encendido, el sistema conmuta automáticamente a modo batería.

​
Encendido / apagado

El botón de encendido/apagado está en el panel trasero.
  • Al encender, aparece una pantalla de inicio durante 15 segundos y luego la pantalla principal.
  • Para apagar, pulsar nuevamente: el sistema se apaga tras 5 segundos.
  • Se recomienda esperar unos segundos antes de volver a encender.

​
Pantalla y control rotativo

La navegación se realiza mediante el encoder rotativo:
  • Giro: navegar entre pantallas u opciones dentro de una pantalla.
  • Toque corto:
    • sobre pantalla: ingresar a sus ítems
    • sobre ítem: editarlo
    • sobre valor: confirmar cambio
  • Toque largo (1 s): cancelar opción o cambio
El teclado DATA ENTRY permite ingresar caracteres alfanuméricos:
  • Pulsando sucesivamente una tecla se ciclan los caracteres asociados.
  • Girando el encoder se mueve la posición a editar.
  • Confirmación: toque corto. Cancelación: toque largo.

​
Pantallas principales (vista rápida)

  1. HOME SCREEN Mx2200 Display Home Jp
    • Indicadores de nivel de PGM (L/R) en dBFS. La marca en 0 VU (-10 dBFS) se muestra más brillante. Evitar que la señal supere permanentemente este nivel.
    • Indicador de nivel de recepción (Rx) para llamadas SIP.
    • Estado de redes (4G/Ethernet/Wi-Fi).
    • Estado de conexiones SIP, RTP y streaming (activo, apagado o error).
    • Nivel de batería (enchufar al 10%).
    • Acceso rápido a agenda de Contactos SIP pulsando el encoder.
  2. CONNECTION CENTER Mx2200 Display Connection Center Pn
    • Muestra las tres modalidades de conexión y su estado actual.
    • Permite establecer o interrumpir cada conexión.
  3. SETUP Mx2200 Display SETUP 1 Bm
    • Muestra direcciones IP activas.
    • Desde aquí se accede a todas las opciones de configuración:
      1. Wi-Fi
      2. Ethernet
      3. Módem 4G
      4. RTP Stream
      5. HTTP Stream (webcasting)
      6. Cuenta SIP
      7. Agenda SIP
      8. Info batería
      9. Zona horaria (para grabaciones)
      10. Versión de firmware
    La configuración también se puede realizar remotamente vía navegador web.
  4. RECORDING Mx2200 Display Recording Bm
    • Muestra y edita parámetros de grabación en memoria interna.

​
Canales

​
Micrófonos

  • La MX2200 maneja 3 canales de micrófono y admite un cuarto compartido con el fader de MIC 3.
  • Las ganancias son automáticas, ajustándose según la posición del fader. Esto optimiza la relación señal/ruido y evita saturación de preamplificadores.
  • El botón MASTER MIC habilita los micrófonos, los envía al PGM, activa la Luz de Aire y silencia auriculares #1 (cuando hay conectada una Luz de AIre).
  • Los micrófonos no se envían a CUE; solo se escuchan en auriculares cuando están en programa.

​
Compresor de micrófonos

  • El compresor dinámico actúa al superar el umbral de -10 dBFS (0 VU).
  • Relación alta, atenuando hasta 20 dB.
  • Indicador MIC COMP de 3 estados:
    • Verde: alcanza umbral (-10 dBFS)
    • Rojo: atenuación máxima, próximo a clipping (-5 dBFS)
    • Clipping: indicado con retención de 3 s
Cuando se usan dos micrófonos en el canal compartido (MIC 3+4), la señal debe mantenerse en zona amarilla y ocasionalmente roja.
Sobre mezclas en estéreo
Aunque la MX2200 transmite en estéreo, los canales de micrófono generan una mezcla mono.
Para capturas en estéreo (ej. sonido ambiente), se requiere una consola auxiliar conectada a la entrada de línea, usualmente con micrófonos de condensador y alimentación phantom.

​
USB y línea analógica

  • El fader USB/LINE IN controla el audio USB si hay computadora conectada.
  • Si no hay USB, toma la señal de la entrada analógica estéreo LINE IN.
  • Con USB conectado, la LINE IN puede usarse a través del control de línea telefónica (PHONE) cuando el híbrido no está en uso.
  • Para enviar a programa: subir fader. Nivel óptimo cuando picos alcanzan 0 VU.
  • Para escuchar en CUE: oprimir el botón CUE sobre el fader.
Audio USB
Al conectar el puerto USB a una computadora, el sistema operativo instala un dispositivo de grabación USB que recibe la mezcla PGM.

​
Monitoreo

  • El control CUE MONITOR ajusta el nivel en las cuatro salidas de auriculares.
  • Toda señal en CUE se envía a todas las salidas.
  • El botón PGM permite silenciar la señal de programa en auriculares y escuchar solo lo presente en CUE.
Mx2200 Monitoreo Auriculares Pn Si se necesita control de volumen individual, usar auriculares con control propio o un distribuidor externo (recomendado).

​
Salida para parlantes monitores

  • Con una luz de aire conectada, la salida de auriculares #1 funciona como salida de altavoces.
  • Esta se silencia cuando se activan micrófonos para evitar acoples.
  • El audio se mantiene en auriculares #2, #3 y #4.

​
Talk to CUE

Pulsando el botón TALK en la zona CUE MONITOR:
  • Se interrumpe la señal en auriculares.
  • Se envía la voz del micrófono incorporado.
  • Permite al operador comunicarse con el equipo en auriculares sin gritar ni hacer señas, y sin quitárselos.
