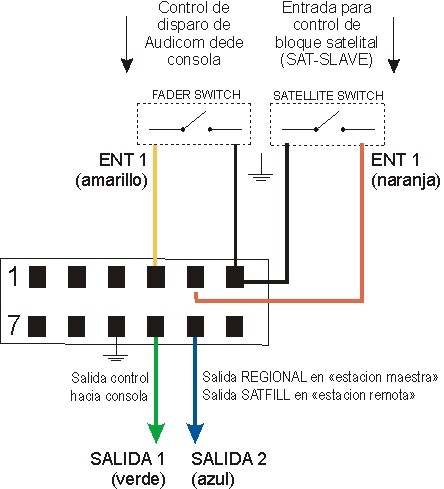

Control vía USB
La interfaz E/S USB (GPIO USB) es un accesorio que se comercializa en forma independiente (consulte a su distribuidor).- Dispone de 2 entradas y 2 salidas de control.
- Permite controlar externamente funciones de transporte de AUDICOM.
- AUDICOM también puede enviar comandos para controlar dispositivos externos.
- Al abrir el fader o habilitar el botón de aire, AUDICOM inicia la reproducción.
- Al cerrarlo, detiene la reproducción.
El envío y recepción de comandos debe habilitarse desde el panel de configuración de AUDICOM.
Advertencia
Los terminales de tierra de la interfaz USB comparten la tierra con el puerto USB de la PC.
Al no estar aislados internamente, pueden exponer el potencial de tierra USB de la computadora.
Al no estar aislados internamente, pueden exponer el potencial de tierra USB de la computadora.
- Verifique los circuitos antes de realizar la conexión.
- Una tensión inversa o un pico alto puede dañar la interfaz o la computadora.
- Las salidas entregan 5 V y poseen resistencia interna de 250 Ohms para limitar la corriente.
- Las entradas son de contacto seco, se conmutan conectándolas directamente a tierra.
Opciones para manejo de señales remotas
Enlace vía Internet
Una estación “cabecera” puede controlar a una estación “repetidora”, que solo reemplaza tandas comerciales por contenidos locales.Más detalles en el capítulo Herramientas para Internet.
Bloques remotos
Antes llamados “satelitales”. Automatizan la conmutación entre audio local y una fuente externa (satélite, decoder de streaming, etc.).También permiten controlar estaciones repetidoras. Modos disponibles:
- SatFill (Relleno): conmutación según horarios.
- SatSlave (Maestro-Esclavo): control centralizado de terminales remotas.
Bloque remoto SatFill (Relleno)
- Se usa cuando es necesario conmutar programación local con fuentes externas (satélite, enlaces punto a punto, etc.).
- En la Pantalla de Aire, estos bloques aparecen como SYNC.
- Mientras el evento SYNC está activo, se reproduce la señal externa.
- Al finalizar, AUDICOM retoma la programación local de CyberPlay.
Bloque remoto SatSlave (Maestro-Esclavo)
- Permite enlazar terminales AUDICOM en distintas localidades.
- La terminal Maestro envía la orden mediante instrucción /REGIONAL, que genera un pulso vía E/S USB (ej. GPO).
- Las terminales Esclavas conmutan entre programación de la Maestra y programación local.
- El último bloque puede programarse como Syncro, garantizando conmutación a horario si no llega el pulso.
Retransmisión de señales externas con SatFill
Ejemplo: una terminal de aire conmutando entre señal local y señal satelital. Formas de conmutación: a) Controlando módulos de consola vía puerto USB- La señal externa entra en un módulo de la consola.
- AUDICOM envía comandos por la interfaz USB para activar/desactivar módulos VCA.
- Conexiones:
- Datos: interfaz USB ↔ consola.
- Audio: señal de satélite y señal local hacia módulos de consola.
- La señal externa entra en la línea de una placa de sonido.
- AUDICOM conmuta entre esa entrada y el audio local.
- Solo controla una entrada; para más señales se requiere placa multicanal.
- En consola: salida PGM-1 para audio local, entrada de línea para satélite.
Retransmisión de streaming con SatFill
AUDICOM soporta bloques iLink para reproducir streaming de audio en forma directa.Control de estaciones remotas desde terminal Maestro
Configuración basada en bloques SatSlave:- Terminal Maestro: envía señal de programa y pulsos de control.
- Terminal Esclavo: recibe programación y órdenes de conmutación.
El Esclavo conmuta entre señal satelital y programación local.

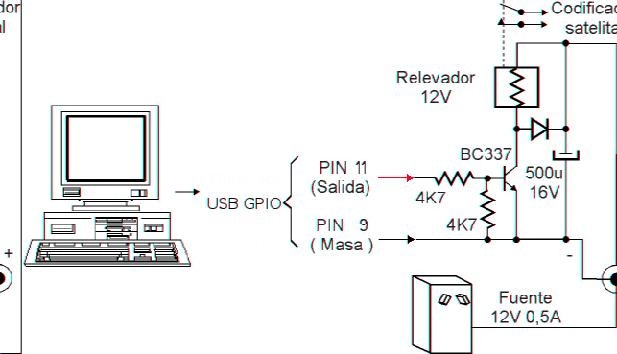

Terminal central (subida al satélite)
- Conexiones de la interfaz USB descritas en Señales de control por USB.
- La entrada /REGIONAL cambia de estado (ej. SAT-1 DataBit 2) y puede conmutar la consola de audio.
- También puede ingresar directamente a la placa de audio sin consola.

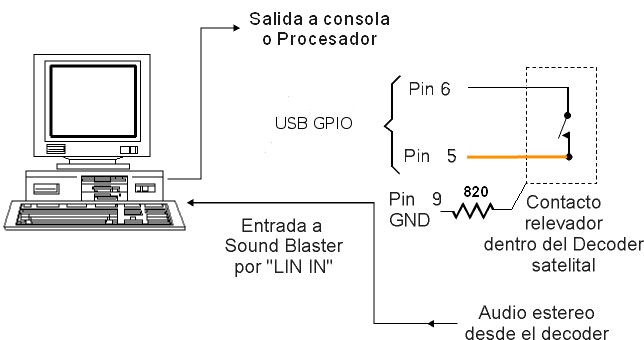

Terminales remotas (bajada de satélite)
- Conexiones de la interfaz USB descritas en Control vía puerto paralelo.
Configuración de comandos de control
- En caso de varias placas de sonido, puede definirse cuál será la entrada de línea para bloques satelitales.
- Se configura en
Audicom.inibajo la sección[Hardware]:
- El valor
0indica la placa predeterminada de Windows. - El valor
1corresponde a la segunda placa, aunque el orden puede variar según la enumeración de Windows. - En algunos casos será necesario determinar la entrada deseada por prueba y error.
