Resúmen de los servicios de streaming
Las consolas UX18 pueden generar dos streams de audio independientes y decodificar un streaming de audio entrante.- Streaming 1 (saliente)
Utiliza el protocolo RTP, ideal para enlace con planta transmisora (STL). - Streaming 2 (saliente)
Compatible con servidores Shoutcast/Icecast para transmisión por internet. - Streaming 3 (entrante)
Puede ser RTP o un streaming público HTTP.
Cuando se habilita esta función, el audio recibido se decodifica y conmuta automáticamente reemplazando la entrada AES-1. - **Monitoreo remoto: **UX18 incorpora un servicio WebRTC que permite escuchar remotamente el audio desde la Interfaz de Control WEB, tanto si se accede localmente como si se hace de forma externa vía Internet.
Configuración de los servicios de streaming
Se hace desde la pantalla SETTINGS, en la opción STREAMING. Requiere perfil ADMIN.STREAMING lanza la pantalla de Acceso a la Interface de Streaming. Muestra un resumen del estado de los flujos de emisión y recepción de audio, y permite acceder a otras instancias de configuración:
- STREAM CFG → Acceso a la configuración de los servicios de streaming.
- SYSTEM → Acceso a la configuración de la LAN para los servicios de streaming de la UX18
(no debe confundirse con la configuración LAN del control remoto WEB).
UP-STREAM (TX) - Icecast/Shoutcast
La pestaña UP-STREAM permite configurar un servidor de difusión de tipo Icecast o Shoutcast para publicar la señal de programa.- RUN/STOP: Habilita o deshabilita el envío del streaming cuando se confirman los cambios pulsando APPLY.
- PROTOCOL: Define si el servidor es de tipo Icecast o Shoutcast.
- SERVER IP: Dirección IP destino del servidor.
- PORT: Puerto TCP de escucha del servidor.
- MOUNTPOINT: Nombre único que identifica al stream en el servidor.
- Stream NAME: Nombre que identifica al stream.
- PASSWORD: Clave de acceso para la publicación (si corresponde).
- CODEC: Formato de audio de transmisión (Opus o MP3).
- QUALITY: Tasa de bits para la codificación
- APPLY: Aplica y guarda los cambios e inicia o detiene la emisión (según estado RUN/STOP).
Los parámetros de configuración para Icecast/Shoutcast son dados por el proveedor del servidor.

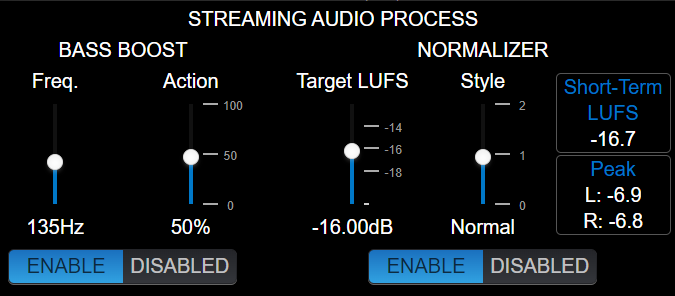

Procesado de audio para streaming
Pulsando el icono PROCESS se accede al procesador de audio, que incluye normalización de nivel y realce de graves. Este procesado solo afecta al streaming para Icecast/Shoutcast.
Normalizer
Reduce la dinámica de la señal y ajusta el nivel a un valor constante, logrando un sonido más consistente, sin saltos de volumen.- Target LUFS: Determina el nivel objetivo de la señal de streaming (± 1 LU).
Se ajusta en función del tipo de contenido:- -21 a -19 LU → Señales con gran variación de nivel, sin control previo (ejemplo: micrófonos sin compresión).
- -18 a -15 LU → Señales mixtas de música y palabra, usando compresores en los canales de micrófono para acotar la dinámica.
- -14 a -12 LU → Señales ya fuertemente comprimidas (música).
- Style: Define los tiempos de acción del normalizador.
Valores posibles: slow, normal, fast.- Slow: recomendado cuando hay grandes variaciones de volumen.
- Fast: útil para normalizar señales previamente comprimidas.
Bass Boost
Aplica un realce de graves en la señal de streaming.- FREQ. → Frecuencia de corte; por debajo de ella se aplica el realce.
- ACTION → Ajusta el grado de realce aplicado.

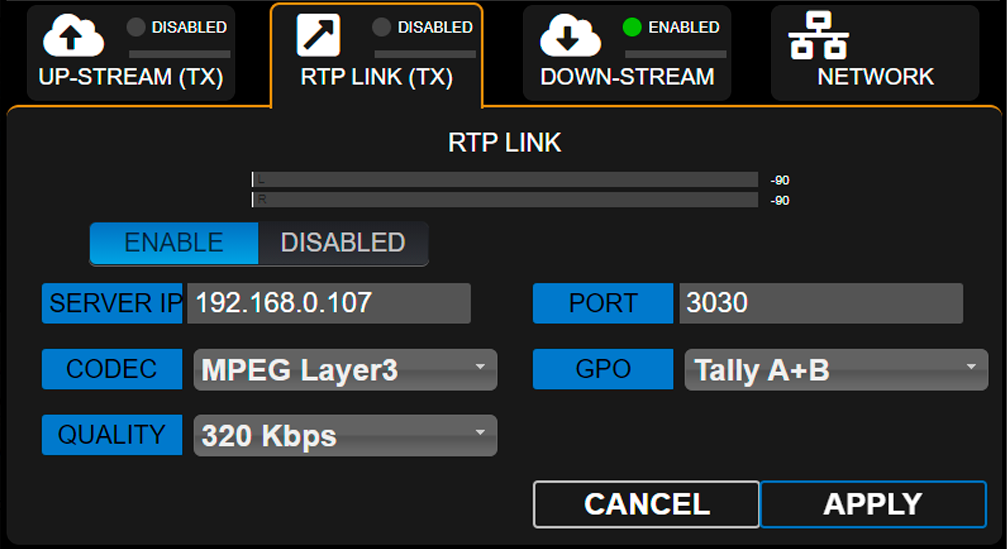

RTP LINK
La pestaña RTP LINK permite configurar el envío de streaming a una dirección IP específica, por ejemplo, para enviar la señal de programa a una planta transmisora (STL).
- ENABLE/DISABLED: Habilita o deshabilita el streaming RTP cuando se confirman los cambios pulsando APPLY.
- DESTINATION ADDRESS: Dirección IP destino.
- PORT: Puerto TCP de transmisión.
- CODEC: Formato de audio para RTP (PCM / MP3).
- QUALITY: Bitrate MP3 o frecuencia de muestreo PCM.
-
GPO: Habilita el envío de señales de luz de aire (Tally Light) vía TCP/IP para equipos Solidyne compatibles.
- Estudio A y B (líneas 1 y 2 respectivamente)
- Estudio B y A (orden invertido)
- A+B (la señal se activa en ambas líneas, cualquiera sea el estudio activo)
Down-Stream (RX)
Permite configurar un streaming entrante. Cuando el módulo DOWN-STREAM está activado el audio decodificado se envía internamente a la entrada AES-1, que cambia su nombre a STREAM-1.En este modo, el conector AES-1 del panel trasero queda deshabilitado.
-
RUN/STOP
Inicia o detiene la decodificación de streaming cuando se confirman los cambios con APPLY. -
PROTOCOL
Define el tipo de streaming entrante. Se soportan los siguientes formatos:- Streams públicos HTTP y MMS codificados en PCM 16 (44.1/48 kHz), MP3 u Opus.
- Streams RTP en PCM 16 (44.1 kHz) y MP3.
-
SERVER URL/IP
Nombre o dirección IP del servidor que genera el streaming. -
PORT
Puerto TCP por donde ingresa el streaming.
Valor por omisión: 0. -
MOUNTPOINT
Nombre único que identifica al stream. -
APPLY
Aplica los cambios en la configuración.
Paso a paso Descargar un guía paso a paso para configurar un streaming entrante.
REMOTE PLAYER
La Interfaz de Control Remoto WEB permite escuchar el audio de la consola a través de un servicio WebRTC.Formato de Audio
- Codificación: Opus
- Bitrate configurable: 128 a 320 kbps
Funcionamiento en red local
Cuando se accede desde una terminal de la LAN, no se requieren configuraciones avanzadas.El reproductor remoto reproducirá el audio directamente a través de la red local.
Funcionamiento vía Internet
Para acceder al audio desde la Interfaz de Control WEB a través de Internet, es necesario que la red implemente:- NAT simétrico
- Servidor TURN
Si estos servicios no están disponibles, aparecerá un mensaje de adventencia en el reproductor.
SERVICES CFG
La pantalla Services Configuration permite asignar las fuentes de audio a los servicios de streaming.| Servicio | Fuente de audio asignada | Configuración adicional |
|---|---|---|
| STREAM-1 | Señal de Programa presente en la salida AES3-1 PGM | Nivel ajustable en SETTINGS → OUTPUTS → AES-1/STREAM-1 |
| STREAM-2 | Puede asignarse a PGM, REC, AUX, VBUS, STUDIO, CUE o Talk-Back | Configurable en SETTINGS → OUTPUTS → STREAM-2 |
Notas operativas
- La columna ENABLE permite iniciar o detener cada servicio.
- Se recomienda mantener detenidos los servicios que no estén en uso para optimizar los recursos del sistema.

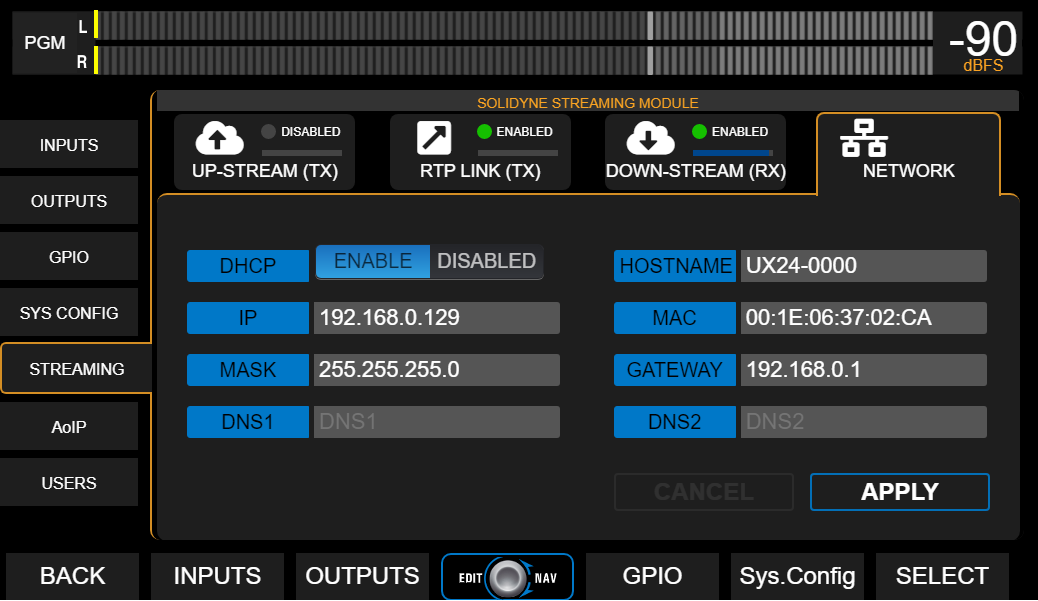

Streaming System
Ajustes generales de red para el módulo Streamer UX18 (no confundir con el acceso para control web).
