Zonas y controles del panel principal UX18

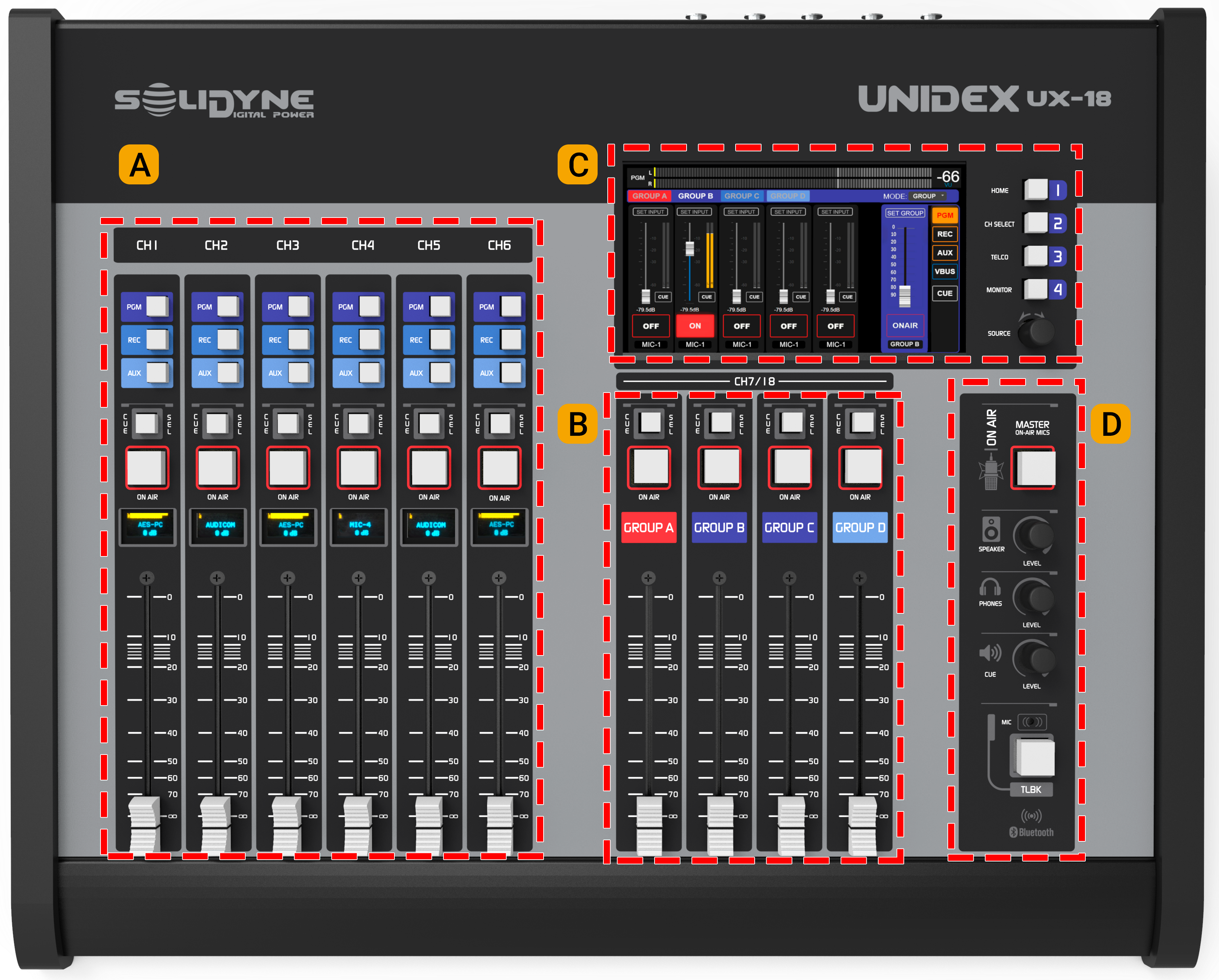

UX18 Superficie A — Controles de canal
Controles tradicionales con faders, botones de asignación, puesta al aire y escucha previa (PFL).
Se operan de forma convencional y permiten manejar directamente comunicaciones de línea, VoIP y celulares vía Bluetooth (mediante adaptadores UDX TELCO). B — Grupos
4 GRUPOS manejan **sub-mezclas **de canales. Se pueden asignar a los grupos los canales 7 al 18. Las sub-mezclas de cada grupo se controlan desde un mixer en pantalla que aparece pulsando el acceso directo GROUPS. C — Pantalla táctil
Pantalla de 7” utilizada para operar múltiples funciones de la consola. Incluye 4 botones contextuales de acceso rápido y un encoder rotativo con pulsador. D — Monitoreo y órdenes
Área destinada al control de monitoreo y al circuito de talkback.

​
Pantalla principal

​
Indicadores de nivel

Los indicadores PGM, REC, AUX y VBUS muestran:
  • Nivel promedio en VU (barra azul de movimiento lento).
  • Nivel de pico en dBfs (segmento amarillo flotante).
La escala está tabulada en dBfs, donde –20 dBfs corresponde a 0 VU.
El valor numérico a la derecha indica el máximo actual (en VU o dBfs) y se conmuta tocando sobre el número.
El indicador principal permanece visible en todas las pantallas y se puede cambiar de bus tocando el nombre del bus sobre la izquierda.
Nota sobre niveles:
Los indicadores muestran el nivel del bus.
  • En salidas digitales, el nivel coincide con el de salida si la ganancia está en 0.
  • En salidas analógicas, 0 VU = –20 dBfs, con niveles nominales de +4 dBu (balanceadas) y 0 dBu (no balanceadas).
    Si se fija un nivel de ganancia superior al nominal, se reduce el margen de sobrecarga y puede haber recorte antes de que el indicador lo muestre.

​
CUE Level

Indica el nivel del bus CUE, después de la perilla física de nivel.

​
Status

  • Unidex IP: Dirección IP para control remoto. Ingresar en un navegador web (recomendado: Google Chrome) para acceder a la interfaz de control. Requiere conexión del puerto Ethernet Remote Control a la LAN.
  • Stream IP: Dirección IP del módulo de streaming. Ingresar en un navegador para configurar servicios de streaming. Requiere conexión del puerto Ethernet Streaming a la LAN.
  • SCENE: Nombre de la escena actualmente activa.
  • USER: Perfil de usuario activo (ADMIN, EXPERT o BASIC).
  • MSG: Mensajes del sistema.
  • “+” Avanzado: Abre opciones de mantenimiento (incluye apagado del CPU interno antes de cortar energía).

​
Reloj central

Muestra la hora actual.
Se sincroniza automáticamente si la consola está conectada a Internet, o de forma manual (ver pantalla SETTINGS -> SYS CONFIG).

​
Contador EN EL AIRE

Inicia una cuenta ascendente (hh:mm:ss) al activar micrófonos. Al apagarlos, el valor permanece en pantalla.

​
Botones de acceso rápido

4 botones ubicados a la derecha de la pantalla ofrecen acceso rápido a funciones principales.
  1. **HOME **Llama a la pantalla principal.
  2. **GROUPS **Muestra los controles de asignación y sub-mezclas de grupos.
  3. **TELCO **Interfaz para manejo de los canales asignados a líneas telefónicas y teléfonos Bluetooth.
  4. **MONITOR **Muestra la asignación de fuentes de audio para el Estudio y la Cabina de Control. Contiene funciones avanzadas relacionadas al monitoreo en parlantes y auriculares.

​
MENÚ en la pantalla principal

Accesos directos en la pantalla principal:
  • SETTINGS: Configuración avanzada y del sistema (solo ADMIN).
  • SCENE: Gestión de escenas y perfiles de usuario. También el asistente CHANNEL MAP.
  • PROCESS: Acceso a ecualización, compresión, de-esser y compuerta de ruido.
  • VIRTUAL: Accede la pantalla de control de los canales virtuales. Cuando un canal virtual está está activado, VIRTUAL destella en rojo.
  • CHANNEL: Información y control del canal seleccionado, incluyendo ganancia, paneo, procesadores y reasignación de fuente.
Modo ahorro de energía Las pantallas se apagan tras 15 minutos de inactividad. Se reactivan moviendo un fader o pulsando un botón Intercom.
