Fuente de alimentación
UX18 utiliza una fuente de alimentación externa de tipo conmutada, 110/240V 50/60Hz. En el panel trasero se encuentra el conector para conexión de la fuente.Conecte primero el conector roscado al panel trasero, y luego la fuente a la red eléctrica.
Puesta a tierra
UX24 se conecta a tierra a través del cable del alimentación. No utilizar adaptadores o cables que supriman la clavija de toma a tierra. Se recomienda además conectar el borne de puesta a tierra del chasis a la tierra de la instalación, usando cable de 4 mm o superior. La instalación eléctrica general debe contar con una puesta a tierra adecuada. Como referencia, puede consultar el plano de conexiones a tierra para FM.¡ATENCIÓN!Asegúrese que la computadora conectada a UX24 vía USB tenga una puesta a tierra adecuada.

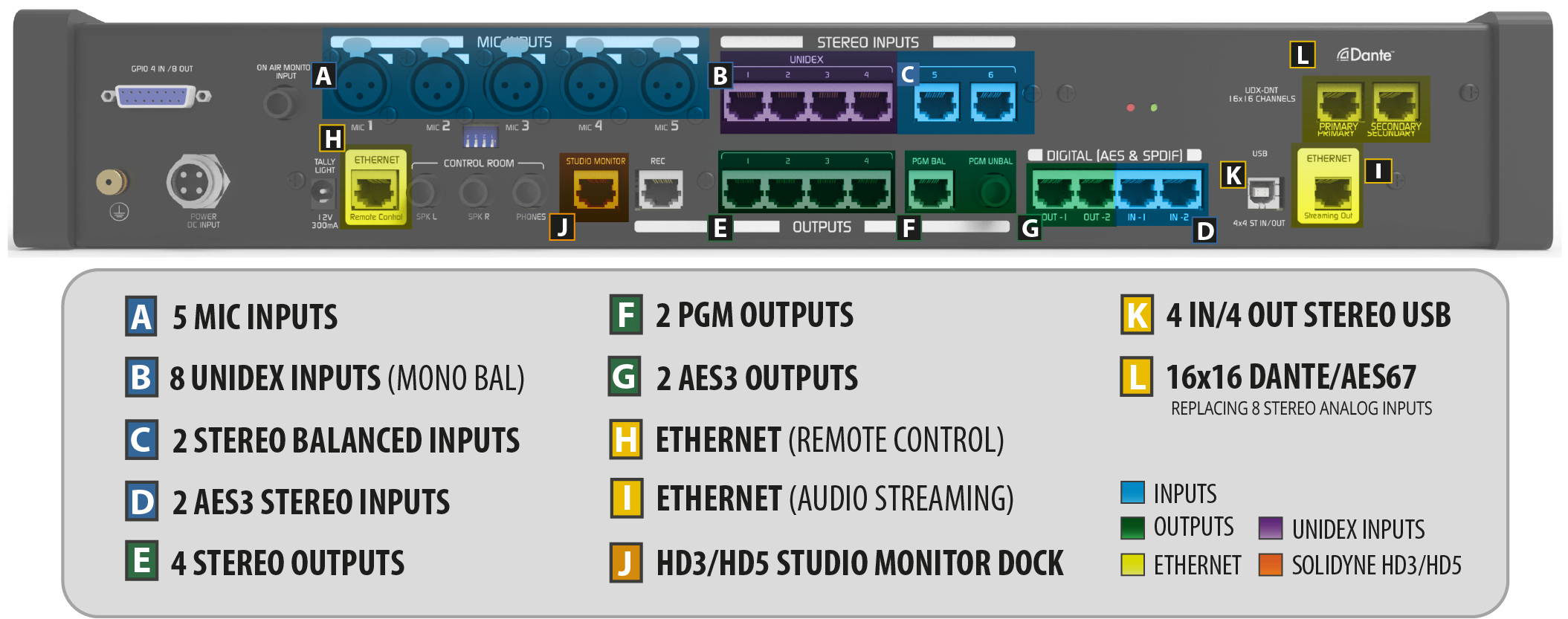

Panel trasero
El panel trasero concentra todas las conexiones de la consola. Se emplean conectores RJ45 para todas las conexiones de audio, con excepción de las entradas para micrófono, las salidas para auriculares y para los parlantes en la cabina de control. También encontramos puertos Ethernet, puerto USB, conexiones para luces de aire (Tally Light) y control GPIO.
- 5 entradas para micrófonos con conectores XLR.
- 8 entradas UNIDEX mono agrupables en pares estéreo.
- 2 balanceadas estéreo.
- 1 “On-Air Monitor” estéreo no balanceada (asignable a un canal).
- 2 digitales AES3.
- 4 USB audio estéreo.
- 1 streaming de audio (reemplaza AES3-1)
- OPCIÓN: DANTE x16
- 2 PGM balanceadas
- 4 estero balanceadas
- 2 digitales AES3
- 4 USB audio estéreo
- 2 audio streams
- OPCIÓN: DANTE x16
