Sección de monitoreo

La sección de monitoreo se compone de:
  • Los controles de nivel para parlantes, auriculares y CUE ubicados en la superficie de la consola.
  • La pantalla MONITOR para asignación de señales.

​
Pantalla MONITOR

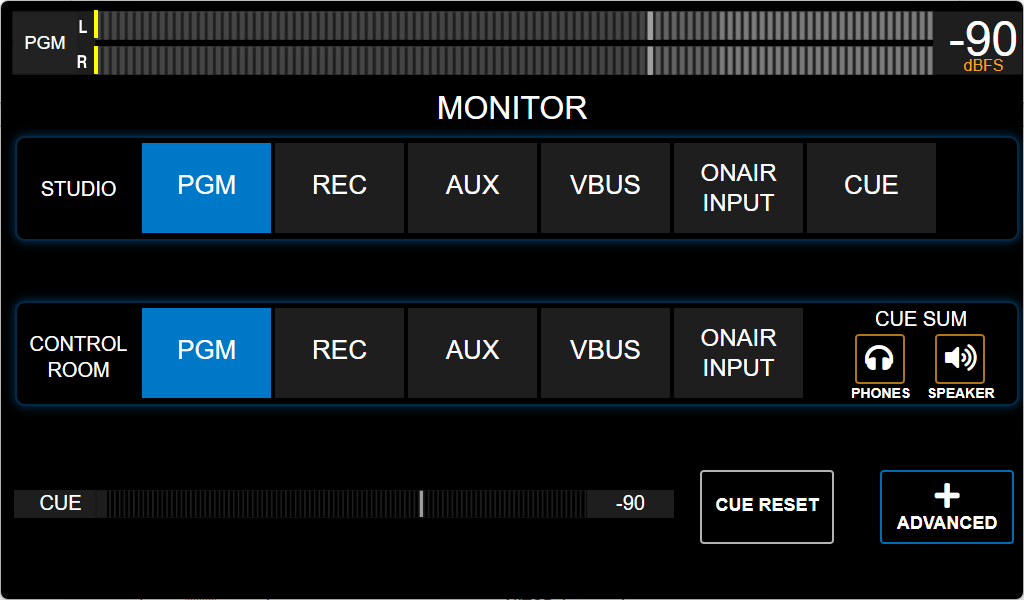

MONITOR se accede pulsando el botón de acceso rápido ubicado a la derecha de la pantalla. En esta pantalla se asignan las fuentes de audio que se escucharán en los parlantes monitores y auriculares del Estudio y la Cabina de Control. UX18 Pantalla MONITOR
La asignación se produce simplemente tocando sobre cada opción. La opción seleccionada queda señalada en color celeste.

​
STUDIO (Monitoreo en el Estudio)

Selecciona la fuente enviada a la salida STUDIO MONITOR.
Opciones: AIR-IN, PGM, REC, AUX, VBUS, CUE.
  • El nivel para parlantes y auriculares del Estudio se ajusta desde la opción +ADVANCED. Usualmente este nivel se deja fijo y cada participante ajusta su propio nivel desde un distribuidor de auriculares.
  • En radios de recinto único, los parlantes monitores pueden conectarse a la salida Control Room para aprovechar la perilla de volumen física.

​
CONTROL ROOM (Monitoreo en la Cabina de Control)

Permite seleccionar la fuente enviada a los altavoces y los auriculares CONTROL ROOM.
Opciones: ONAIR-IN, PGM, REC, AUX, VBUS.
Silenciado de parlantes del Control:
Cuando se utiliza un micrófono en la Cabina de Control, se puede configurar que la salida de parlantes de control sea silenciada al activarlo (ver Pantalla de Canal).
Esto también se usa en emisoras de estudio único o “cabina caliente”, conectando los parlantes de monitoreo a la salida de Control Room y configurando todos los micrófonos como “ubicados en Control Room” para habilitar el silenciado automático.
Los botones CUE SUM SPEAKER y PHONES permiten inyectar la señal de CUE en los monitores y/o auriculares de la Cabina de Control.
  • Cuando están activos, la señal CUE se suma a la señal monitoreada.
  • La señal principal es atenuada automáticamente cuando entra una señal CUE.
  • El grado de atenuación se configura en pantalla**+ADVANCED** .
El bus CUE puede asignarse a cualquier salida para conexión de parlantes auxiliares. De forma predeterminada, está asignado a OUTPUT 4.

​
Nivel CUE

En la pantalla se muestra un indicador calibrado en dBfs, que refleja el nivel posterior al control de CUE. Si el atenuador está cerrado, no habrá indicación. CUE RESET
Apaga todos los botones CUE activos en la consola.

​
MONITOR: +ADVANCED

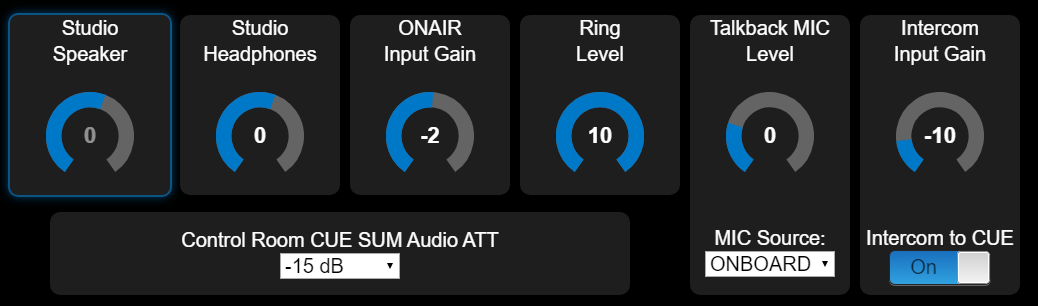

Muestra controles de nivel y ajustes avanzados para las señales de monitoreo. UX18 Monitor Opeciones Advanzadas
Para cambiar un valor, toque el control y gire el encoder. Pulse el encoder para confirmar.
Studio Speaker
Ajusta el nivel de señal para los altavoces conectados a la salida Studio Monitor.
La salida es de nivel de línea, diseñada para parlantes activos. Studio Headphones
Ajusta el nivel de señal para los auriculares conectados a la salida Studio Monitor.
Está pensada para alimentar un distribuidor de auriculares.
Nota sobre niveles de monitoreo:
El nivel de las salidas de altavoces y auriculares del Estudio debe ajustarse para evitar una amplificación excesiva en los monitores activos o en el distribuidor de auriculares.
Si la señal de la consola es demasiado baja y se amplifica posteriormente, se degrada la relación señal/ruido.
ON-AIR Input Gain
Controla la ganancia de la entrada Air Monitor Input (sintonizador externo). RING Level
Nivel del tono de “ring” en CUE, generado por la consola cuando ingresa una llamada por línea telefónica terrestre o Bluetooth. Talk-Back Mic Level
Ajusta el nivel del micrófono de talk-back hacia el monitoreo de Estudio, Intercom y líneas telefónicas. Talk-Back Mic Source
Define la entrada de micrófono utilizada para talk-back (Estudios, TELCO e Intercom).
Opciones:
  • Micrófono ambiental incorporado.
  • Entradas de micrófono 1 a 4.
  • UNIDEX-4 L y UNIDEX-4 R.
  • DANTE #1 (cuando está disponible)
La entrada asignada a talk-back puede asignarse también a un canal, por ejemplo, para poner ese micrófono al aire. Control Room CUE Sum Audio Att
Fija la atenuación de la señal que se está monitoreando en la Cabina de Control cuando se superpone una señal CUE en parlantes y/o auriculares.
Esta atenuación también se aplica al accionar un botón de talk-back (hacia estudios o línea telefónica) o un Intercom.

​
Control room, Master-MIC y talk-back

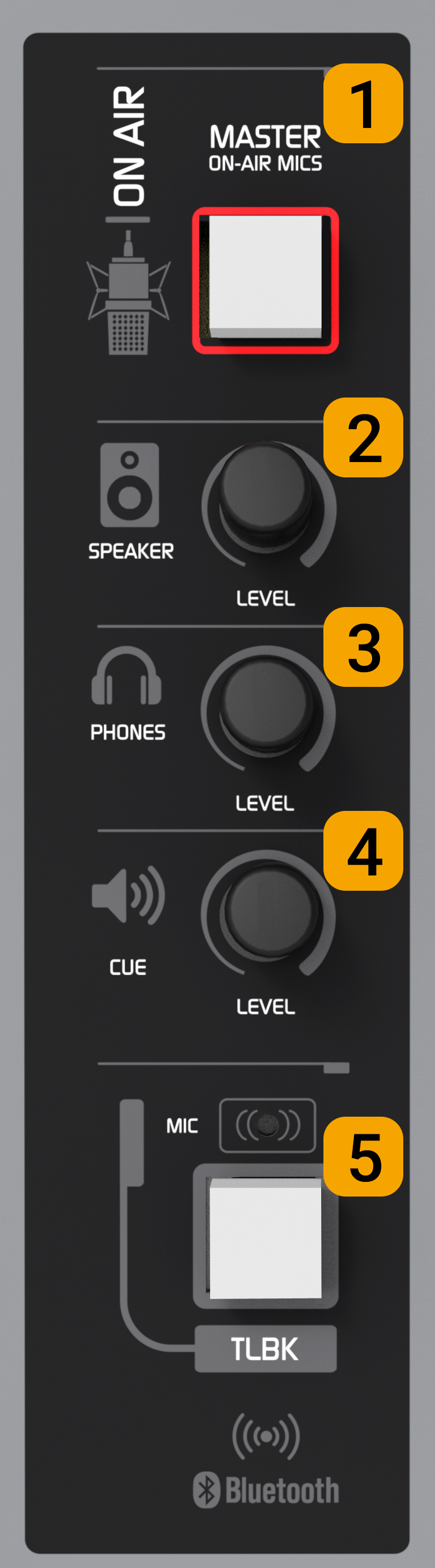

UX18 Zona Monitor

​
MASTER ON-AIR MICS (1)

Activa/desactiva simultáneamente todos los canales de micrófono y grupos asignados al botón MASTER.

​
Nivel en monitores de Control (2)

Atenuador rotativo que ajusta el nivel de los parlantes conectados a la salida Control Room.
La salida es de nivel de línea para parlantes activos (potenciados). El nivel máximo alcanzado dependerá también del ajuste de los propios monitores.

​
Nivel en auriculares de Control (3)

Atenuador rotativo para el nivel de los auriculares del operador (conectados a Control Room Headphones).

​
Nivel en CUE (4)

Es un atenuador rotativo, que controla el nivel del bus CUE. La pantalla principal muestra un indicador de nivel CUE, calibrado en dBfs. El indicador muestra el nivel de salida posterior al control de nivel CUE; por lo tanto, no habrá indicación si el atenuador CUE está cerrado.

​
Botón y micrófono de Talk-Back

Al pulsar este botón, el micrófono Talk-Back se envía a las salida STUDIO (parlantes y auriculares). En auriculares, Talk-Back se reproduce por el canal izquierdo mientras se mantiene la señal de programa (u otra señal asignada) en el canal derecho.
