Monitoreo con doble canal de talkback

Conexión y uso de Studiobox con doble canal de talkback en UX18

UX18 permite configurar sus salidas para utilizar la entrada AUX de las StudioBox con circuitos de órdenes diferenciados. De este modo, el operador puede hablar a un grupo de auriculares en privado, o a todos los participantes.

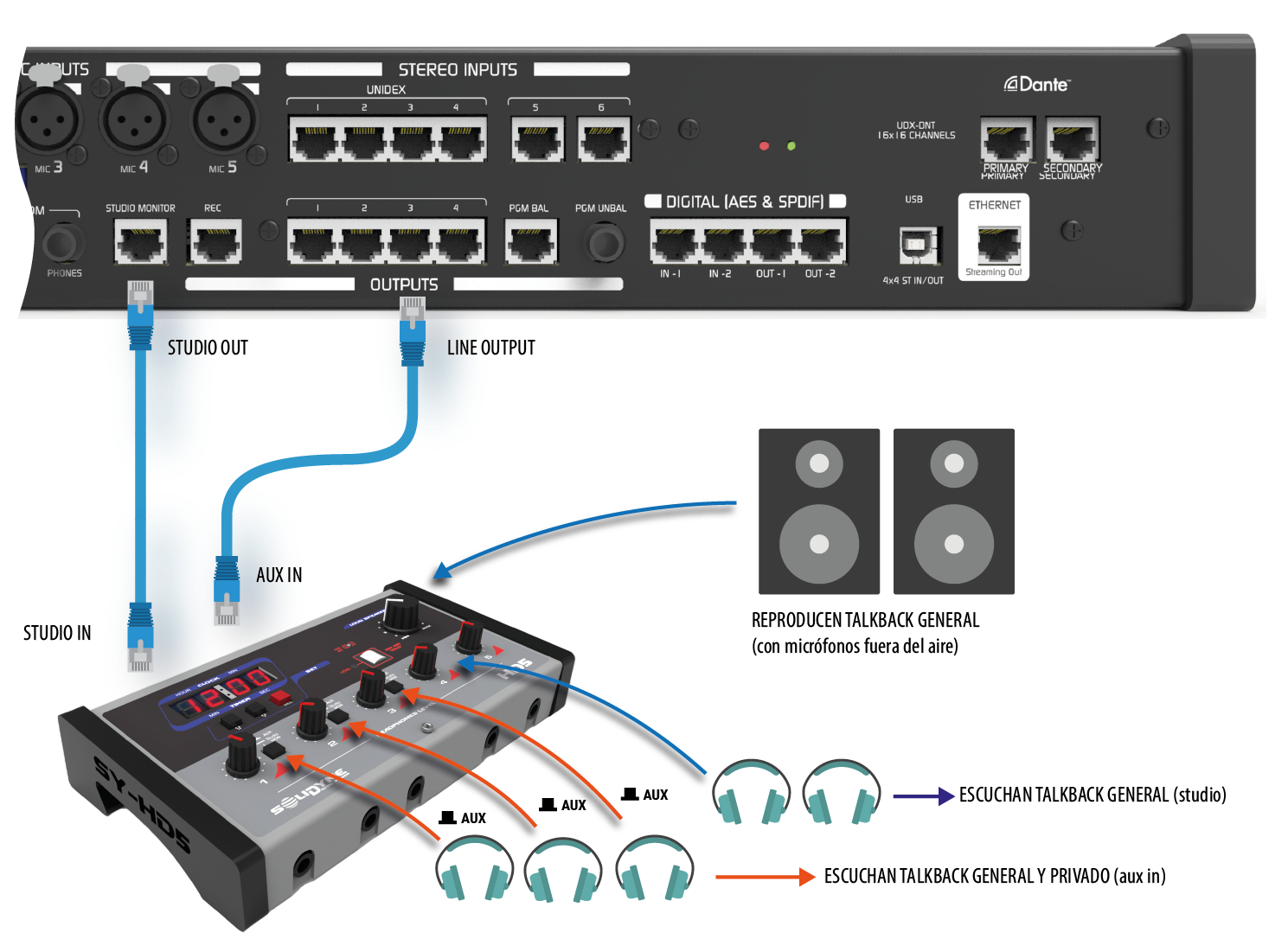

El diagrama muestra la conexión y configuración de StudioBox HD5 con doble canal de talk-back sobre una UNIDEX UX-18.
Para el caso de StudioBox HD3, la conexión es la misma.

​

Conexión

• La entrada STUDIO MONITOR de la StudioBox se conecta a la salida STUDIO MONITOR en la consola, utilizando un tramo STP RJ45 a RJ45 pin a pin (cables SOL P25 o P50).
• La entrada AUX-IN de StudioBox se conecta a una salida asignable de la consola (OUT1 a OUT4) utilizando un tramo STP RJ45 a RJ45 pin a pin (cables SOL P25 o P50).

​

Configuración

• En StudioBox, asignar uno o más auriculares a la entrada AUX.
• En UX18, la salida conectada a AUX IN se configura del siguiente modo (ver SETTINGS → OUTPUTS):
  • Source: STUDIO. La señal que entrega la salida sigue a la asignación hecha en la pantalla MONITOR.
  • Talk-Back Ch: Seleccionar un canal (o grupo) para vincularlo a la salida.
    Al activar Talk-Back en ese canal, la señal se enviará, a través de esta salida, a los auriculares asignados a AUX IN.
    Por ejemplo: si se quiere hablar en privado con los auriculares de MIC-1, se asignará “Talk-Back Ch” al canal MIC-1.
  • Studio Talk-Back link: Habilitado.

​

Operación

• Con la configuración anterior, todos los auriculares escuchan la señal asignada en la consola para monitoreo en el Estudio (pantalla MONITOR).
• El botón Talk-Back principal permite hablar hacia todos los auriculares, a través del micrófono de órdenes.
• El botón CUE/SELECT del canal o grupo vinculado permite hablar solo hacia los auriculares asignados a AUX.
  Para hacerlo, pulsar y mantener presionado CUE/SELECT en el canal.
  El display del canal indicará TLBK.
