Armado de cables RJ45

Diagramas para el cableado estructurado

Para armar los cables de conexión, se recomienda:

• Utilizar conectores RJ45 blindados.
• Usar cable CAT-5 STP o S/FTP de primera calidad.
• Asegurarse de que el blindaje del conector esté correctamente unido a la malla del cable.

​

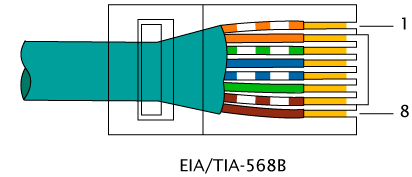

Nomenclatura estándar del conector RJ45

PIN	COLOR DE CABLE
1	Naranja / Blanco
2	Naranja
3	Verde / Blanco
4	Azul
5	Azul / Blanco
6	Verde
7	Marrón / Blanco
8	Marrón

​

Configuración de pines para conexión de audio balanceado

PIN	FUNCIÓN	COLOR DE CABLE
1	Canal izquierdo (+)	Naranja / Blanco
2	Canal izquierdo (–)	Naranja
3	Canal derecho (+)	Verde / Blanco
4	Tierra	Azul
5	Reservado	Azul / Blanco
6	Canal derecho (–)	Verde
7	–15 V (opcionalmente)	Marrón / Blanco
8	+15 V (opcionalmente)	Marrón

​

Configuración de pines para conexión de audio NO balanceado

PIN	FUNCIÓN	COLOR DE CABLE
1	Canal izquierdo (+)	Naranja / Blanco
2	NC	Naranja
3	Canal derecho (+)	Verde / Blanco
4	Tierra	Azul
5	Reservado	Azul / Blanco
6	NC	Verde
7	–15 V (opcionalmente)	Marrón / Blanco
8	+15 V (opcionalmente)	Marrón

​

Patchs adapadores a conectores de audio convencionales

​

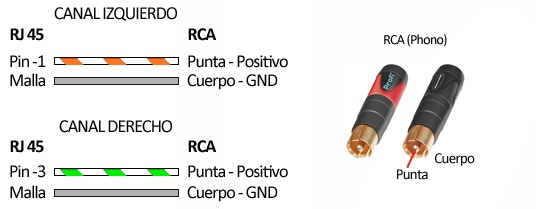

RJ45 a RCA no balanceado

​

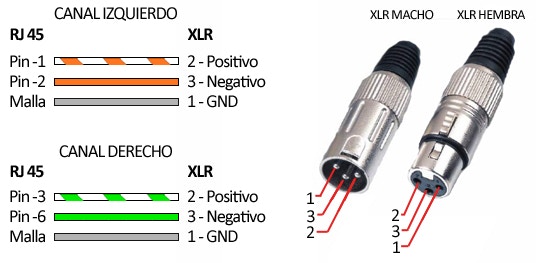

RJ45 a XLR balanceado

​

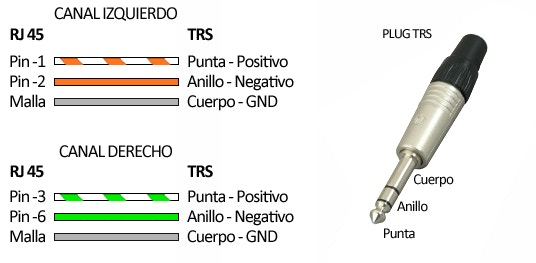

RJ45 a plug TRS balanceado

---

Los adaptadores SOL-M12/minijack (a miniplug hembra) se pueden conectar a SALIDAS balanceadas o no balanceadas. No se recomienda para desbalancear entradas dado que dejan sin conectar el pin (-) pudiendo introducir ruido.

Los adaptadores SOL-M12/RCAM (a RCA macho) se pueden conectar a ENTRADAS balanceadas para desbalancearlas, dado que conectan la señal (-) del balanceado a tierra. NO DEBEN USARSE SOBRE SALIDAS BALANCEADAS, porque las salidas deben desbalancearse dejando el pin (-) sin conexión.
