Control por GPIO

El conector GPIO (General Purpose Input/Output) ofrece entradas y salidas que permiten controlar funciones de la consola (GPI) como la activación de mic; o controlar dispositivos externos (GPO) como luces de señalización o el procesado de audio.
  • GPI soporta señales de disparo de5-15V/150mA (activo alto).
  • GPO 1 a 7 son de tipo _“open drain”. _Funcionan como interruptores, conectando la salida a tierra. Soportan señales de 5–24 V / 250 mA.
  • PIN 8 entrega tensión de CC (difiere según el modelo de consola, ver a conticuación). Se puede usar para disparar directamente los GPI (con un interruptor). O para alimentar un dispositivo externo accionado a través de un GPO (por ejemplo una luz o un pequeño relé)

​

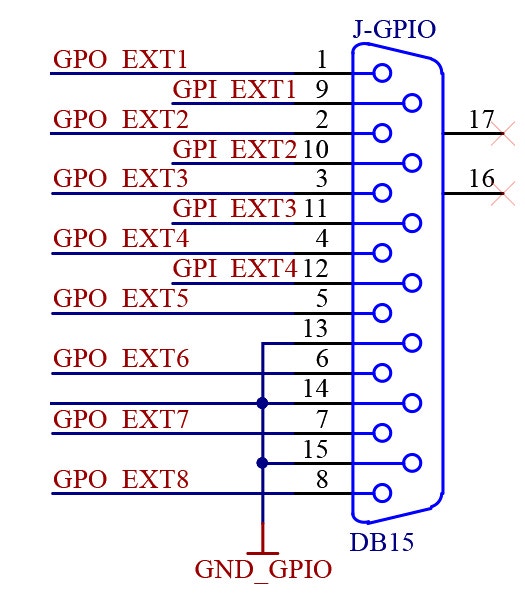

Pin-out y configuración

​

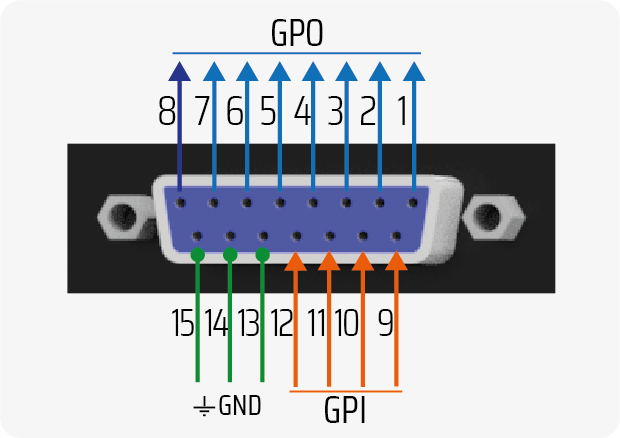

DB15 PIN-OUT (UX24)

UX24 GPIO
GPO 8 entrega +12V / 250 mA cuando está activa. 0V cuando está inactiva.

​
CONFIGURACIÓN DE LAS ACCIONES

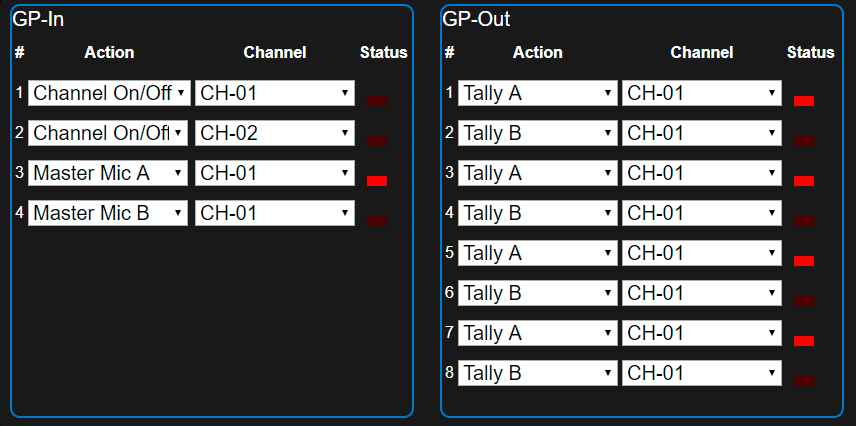

Unidex Config GPIOLas acciones que disparan las GPIO se definen en la pantalla SETTINGS→GPIO. Cada GP-IN y GP-OUT se puede asociar a un canal y a una acción determinada.Las acciones disponibles para las GPI son:UNASSIGNED; CHANNEL ON/OFF; CHANNEL MUTE; MASTER MIC A; MASTER MIC BLas acciones disponibles para las GPO son:UNASSIGNED; CHANNEL ON/OFF; TALLY A; TALLY B; TELCO RING; OUTPUT +12V (solo GPO8)

​

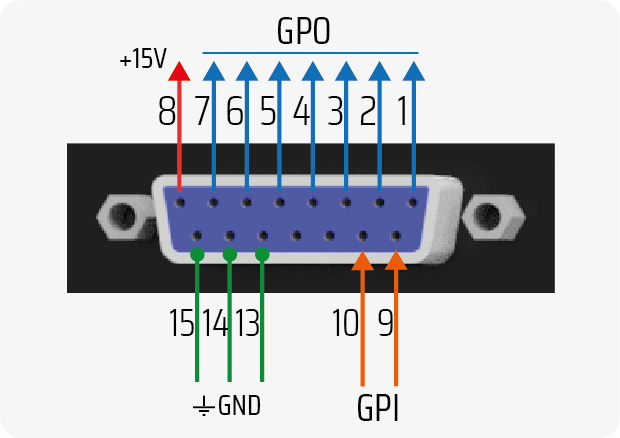

DB15 PIN-OUT (UX18)

Ux18 Gpio
PIN 8 ENTREGA UNA ENSIÓN FIJA DE +15 VCC / 100 mA (max).

​
CONFIGURACIÓN DE LAS ACCIONES

Las acciones que disparan las GPIO se definen en la pantalla SETTINGS→GPIO. Cada GP-IN y GP-OUT se puede asociar a un canal y a una acción determinada.Las acciones disponibles para las GPI son:UNASSIGNED; CHANNEL ON/OFF; CHANNEL MUTE; MASTER MIC ALas acciones disponibles para las GPO son:UNASSIGNED; CHANNEL ON/OFF; TALLY A; TALLY B; TELCO RING
EJEMPLOS
La siguiente configuración para GPI: GPI 1 | CHANNEL ON/OFF | CHANNEL 1…hará que el Canal 1 se encienda o apague según la señal de control presente en la entrada GPI 1.La siguiente configuración para GPO: GPO 1 | CHANNEL ON/OFF | CHANNEL 6…hará que cambie de estado la salida GPO 1 según se enciendo o apague el Canal 6.

​
Casos de aplicación para las GPIO

​
Brazo soporte con LED (GPO)

Las salidas GPO 1 a 7 pueden funcionar como llaves electrónicas, conmutando LEDs conectados a una fuente de alimentación externa, siempre que el consumo no supere los 250 mA.
Si el consumo excede los 250 mA, debe utilizarse un relay externo para la conmutación. Se recomienda usar GPO 8 para comandar directamente un relay de bobina 12 V con consumo de hasta 250 mA.

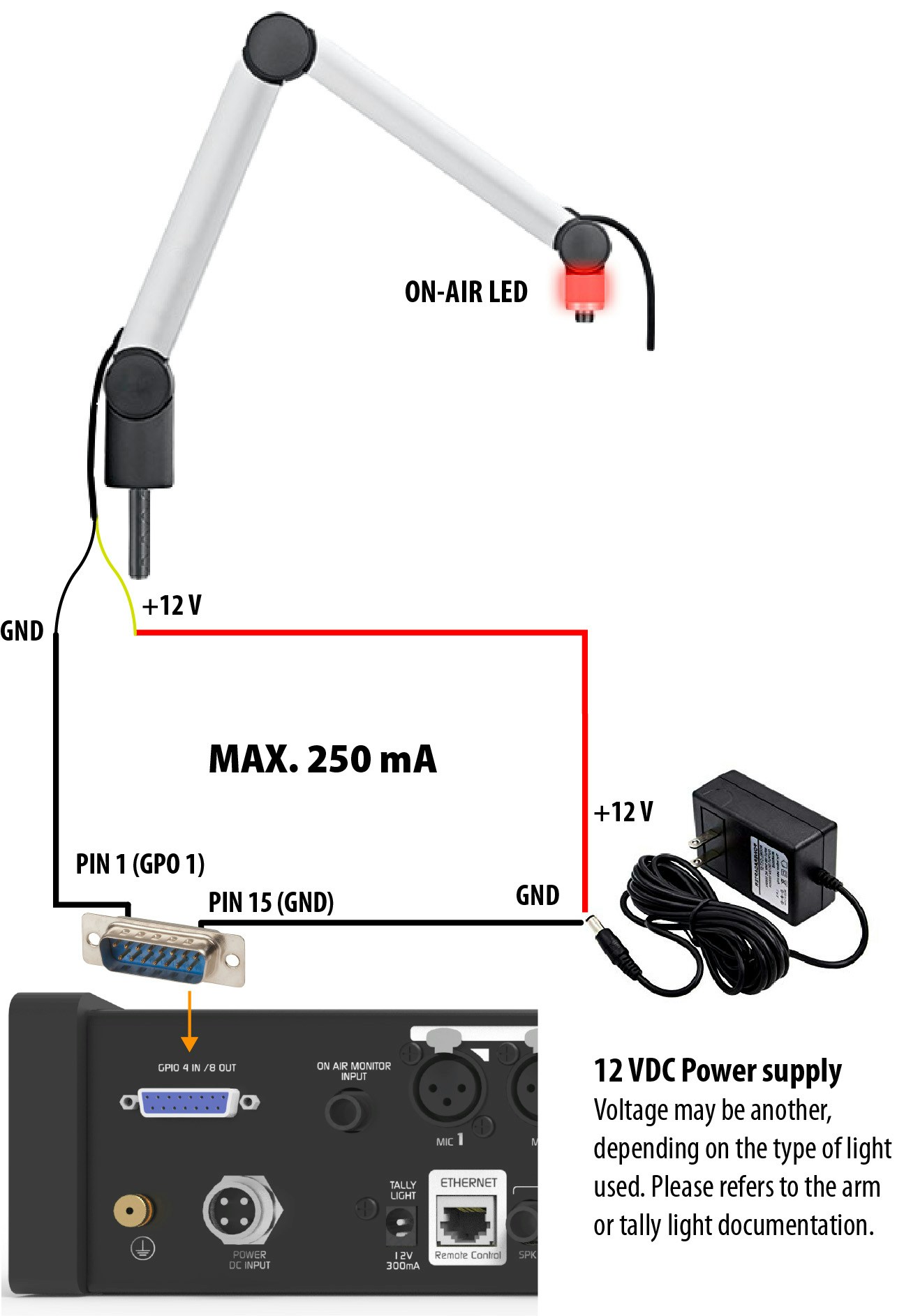

La figura muestra un ejemplo de conexión directa de un brazo de micrófono con LED, utilizando GPO-1. UNIDEX GPIO brazo En la configuración de GPIO, las salidas GPO deben asignarse a la función de encendido/apagado del canal MIC correspondiente. Ejemplo típico:
  • GPO 1 → ON/OFF Canal MIC 1
  • GPO 2 → ON/OFF Canal MIC 2
  • etc.

​
Silenciar micrófono (uso de GPI)

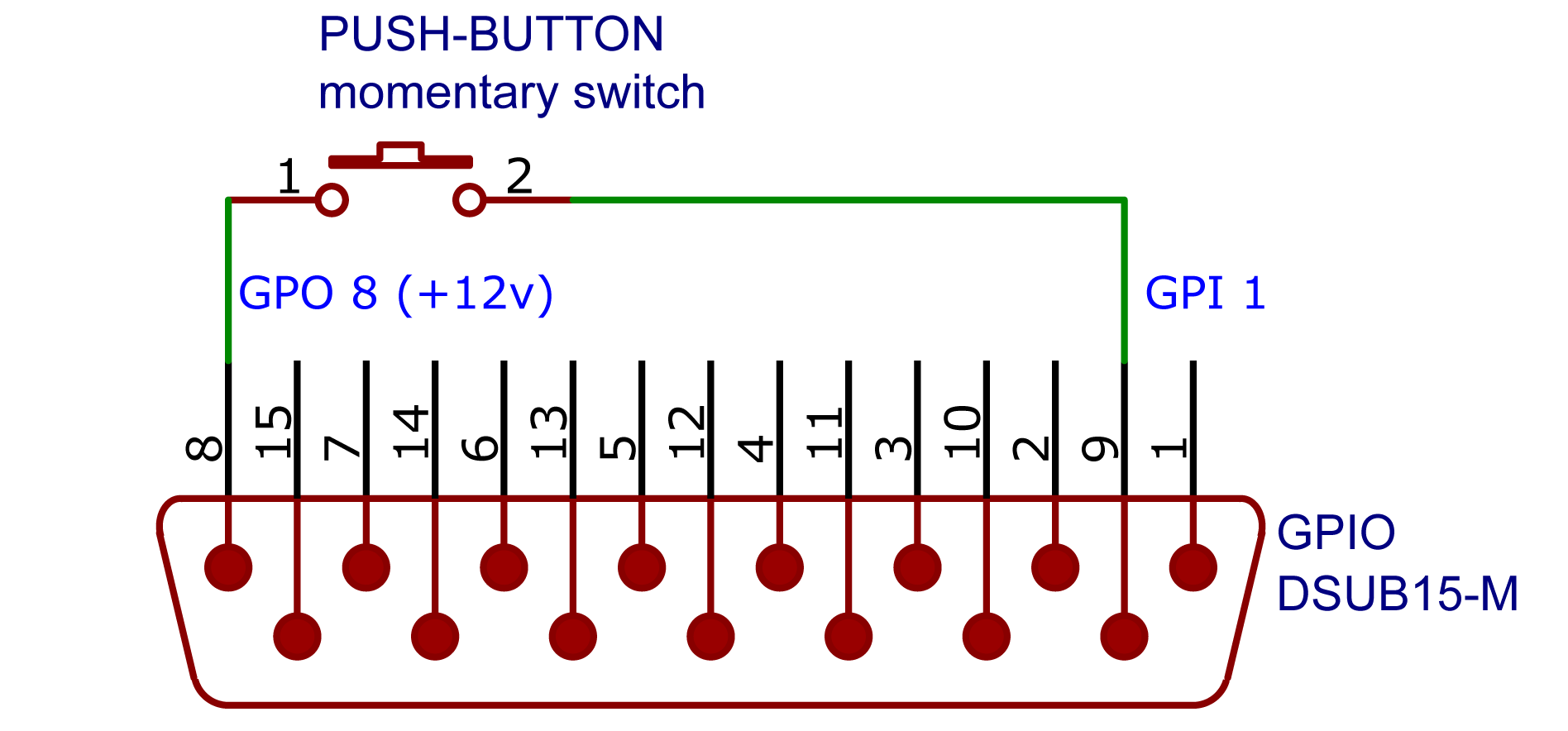

Las entradas GPI permiten ejecutar acciones automatizadas en la consola. Una de las más útiles es el silenciado temporal del canal (MUTE), ideal para implementar un botón de tos en el estudio. Esto permite al locutor silenciar su micrófono sin intervención del operador. El siguiente ejemplo muestra la conexión de un pulsador momentáneo para activar GPI 1. UNIDEX GPIO Mute En este caso:
  • GPI 1 se configura con la acción MUTE y se asocia al canal deseado.
  • GPO 8 entrega una tensión fija.
En UX24, configurar GPO-8 para tensión fija. En UX18 el pin-8 siempre entrega tensión fija
Durante el silencio activado por GPI, si el operador mueve el fader manualmente, la consola le devuelve el control, y el micrófono vuelve al aire automáticamente.

​
Lluces de señalización “EN EL AIRE” (Tally Light)

En el panel trasero de la consola se encuentra la salida de 12 V / 250 mA para conexión de luces de señalización “EN EL AIRE”. El modelo UX24 tiene dos salidas: Tally Light A y B.
  • Se pueden conectar hasta dos luces de aire Solidyne LA100 por salida.
  • Para luces de otras marcas, asegúrese de que el consumo total no supere los 250 mA.
Las salidas de luz de aire están protegidas por un componente PTC (fusistor) que actúa por temperatura.
Si la corriente excede los 250 mA, la salida se desconecta automáticamente para proteger la consola.Para restablecer la salida:
  1. Desconectar la carga (la luz).
  2. Revisar el sistema para identificar la causa del sobreconsumo (ej. exceso de LEDs o cortocircuito).
  3. Esperar a que el PTC se enfríe antes de reconectar.
