Conector de salida STUDIO MONITOR

El conector de salida STUDIO MONITOR transporta las señales de monitoreo hacia el estudio principal (Estudio A). Las bahías de monitoreo Solidyne StudioBox HD3 y HD5 se conectan directamente a esta salida mediante un cable RJ45–RJ45 STP, con conexión pin a pin. Cuando no se utiliza una StudioBox, la consola incluye un cable adaptador RJ45 a conectores de audio, que permite conectar directamente altavoces activos y distribuidores de auriculares en el estudio.
La salida STUDIO MONITOR no debe conectarse utilizando cables diferentes al original ni mediante tramos adaptadores RJ45 genéricos. Esto puede provocar fallos o daño en la salida Studio Monitor.
Las señales presentes en el conector STUDIO MONITOR son:
PINSEÑAL
1Auriculares Izquierdo (+4 dBu)
2Auriculares Derecho
3GND
4ON-AIR (+14 V)
5Talkback a Cabina de Control
6VCC +14 V
7Parlantes Izquierdo (+4 dBu)
8Parlantes Derecho
*Chasis = GND

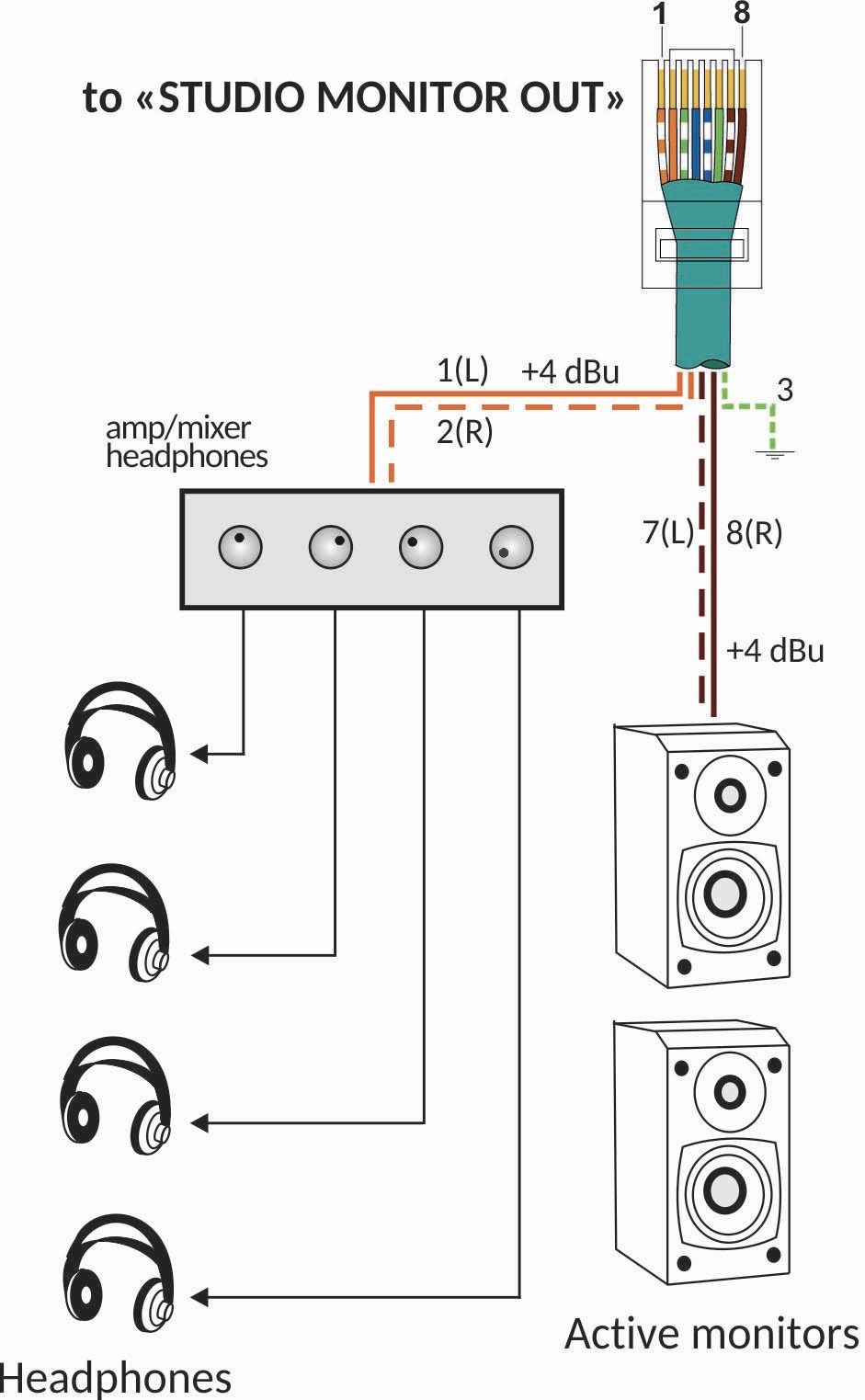

RJ45 vista frontal - Pines según TIA-568B
ESTUDIO B en UX24Para configurar un circuito de monitoreo en un segundo estudio se asigna una de las salidas generales, configurada para ser silenciada cuando el Estudio B está activo.
