Configuración de entradas y salidas

Configuración de las entradas y salidas en UX24 y UX18

​

Pantalla SETTINGS

Se accede pulsando el SETTINGS en la pantalla principal. Contiene todas las opciones de configuración de la consola.

​

1 MENU DE CONFIGURACIÓN

• Las opciones de configuración se muestran en solapas a la izquierda de la pantalla: INPUTS, OUTPUTS, GPIO, SYS CONFIG, STREAMING, AoIP (Dante), USERS.
• Al acceder a SETTINGS, de forma predeterminada se carga el primer ítem del menú, que es INPUTS.
• Algunas opciones también se pueden acceder desde el menú contextual de la zona inferior.
• Tocando una opción, en pantalla se muestran los controles y valores correspondientes de esa opción.

​

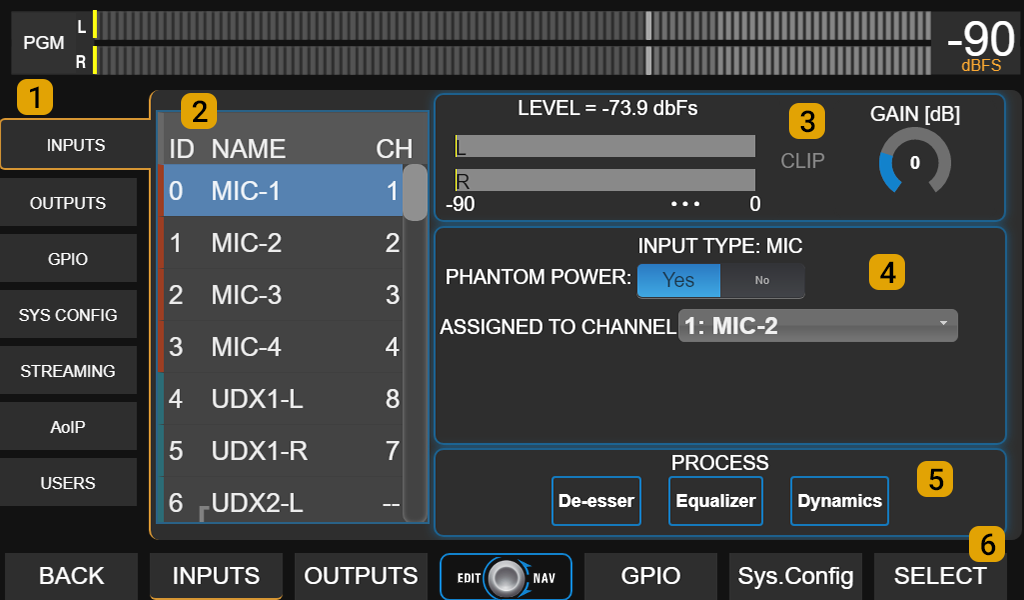

INPUTS SETTINGS

​

2 Listado de entradas

Muestra todas las entradas disponibles.
La selección de una entrada se realiza girando el encoder.
A la derecha, se visualizan las opciones y configuración de la entrada seleccionada.

• El número ID a la izquierda de cada entrada es fijo y corresponde al orden interno.
• El número a la derecha indica el canal asignado a esa entrada.
• Las entradas estéreo se muestran agrupadas en pares L/R.
  • Si están configuradas en ESTÉREO, se agrupan como un par.
  • Si están en MONO, los canales izquierdo y derecho se desvinculan y pueden seleccionarse por separado.

​

3 Input Gain

Controla la ganancia de la entrada seleccionada.
Para modificar el valor, gire el encoder.
Pulsando el encoder, se conmuta el control entre navegación del listado y ajuste de ganancia.

El indicador de nivel muestra el valor pico de la señal en la entrada (dBfs).

Ajuste rápido de la ganancia:

1. Reproducir música con poca dinámica (ej. pop actual) en entradas de línea,
   o hablar de forma continua a un nivel normal y disctancia correcta en entradas de micrófono.

2. Posicionar el fader del canal en la zona normal de trabajo (marcada entre -10 dB y -20 dB).

3. Ajustar la ganancia hasta que el vúmetro de PROGRAMA marque alrededor de 0 VU. Observar la lectura lenta (VU), no el pico dBfs, pues el pico siempre estará “flotando” por encima de valor VU.

   La indicación numérica a la derecha del indicador principal se puede cambiar entre dBFS y VU tocando el número.

Este control de ganancia también se muestra en la pantalla de canal (CHANNEL). El ajuste de ganancia se puede hacer indistintamente desde cualquiera de esas pantallas.

​

4 Opciones de la entrada

Las opciones disponibles dependen del tipo de entrada seleccionada:

• INPUT TYPE: Indica el tipo de entrada (MIC, LINE, UDX, USB, AES).
• MODE: Estéreo o mono. En mono, los canales L/R se configuran como entradas independientes.
• ASSIGNED TO CHANNEL: Canal al que se envía la señal de la entrada seleccionada.
  El canal se elige desde el menú desplegable. Esta opción se muestra también en la pantalla CHANNEL.
• PHANTOM: Disponible solo para entradas MIC. Activa/desactiva la alimentación de 48 V.
• UDX TYPE: Disponible solo en entradas UNIDEX. Define el modelo de adaptador conectado.
  Si se usa como línea balanceada, el valor debe ser LINE (predeterminado).

​

5 Process

Accesos directos a los procesos disponibles para la entrada.
En operación normal, están accesibles desde las pantallas PROCESS y CHANNEL.

​

6 Select

Activa el modo SELECT, permitiendo elegir un canal desde los botones CUE/SELECT y visualizar la entrada asignada.
El encoder siempre navega por el listado de entradas, incluso con SELECT activado.

​

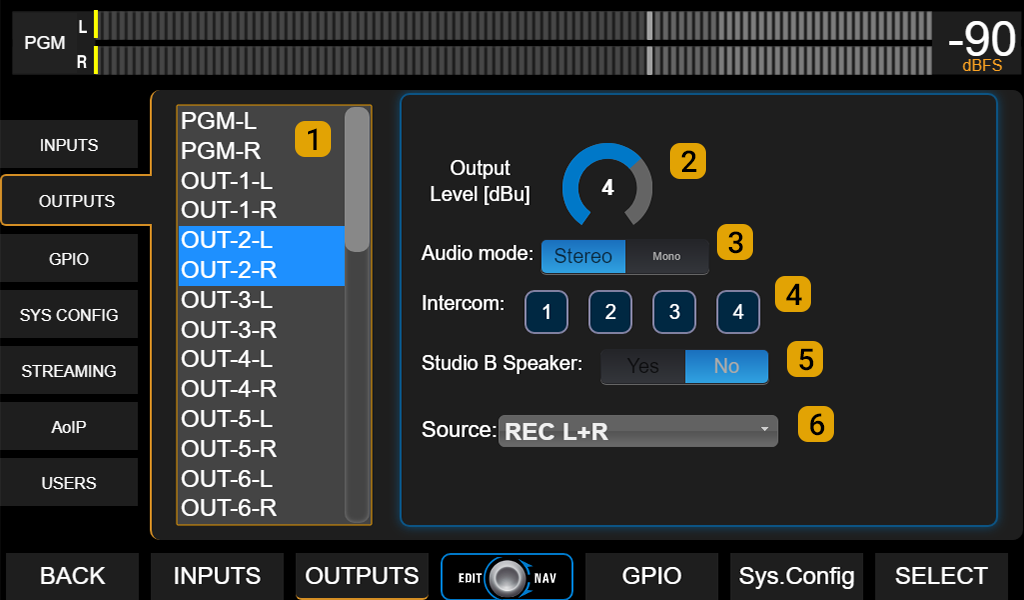

OUTPUTS SETTINGS

​

1 Listado de salidas

Muestra todas las salidas disponibles.
La selección se realiza girando el encoder o tocando directamente en la pantalla.
A la derecha se muestran las opciones de configuración de la salida seleccionada.

​

2 Output Gain

Ajusta el nivel de la salida. Dependiendo el tipo de salida el ajuste puede estar dado en dBu, dBfs.

• Salidas analógicas: el nivel está expresado en dBu referidos a 0 VU (predeterminado: +4 dBu).
• Salidas digitales: la ganancia se expresa en dB.
  Cuando la ganancia es cero (predeterminado), el nivel coincide con la escala de los medidores
  (0 VU = –20 dBfs, 1 kHz @ 0 VU).

Pulsando el encoder, se conmuta entre la navegación en el listado de salidas y el control de ganancia. Para cambiar el valor, gire el encoder.

Los medidores de la pantalla principal PGM, REC y AUX muestran el nivel del bus previo a las ganancias de salida. Si se modifica una ganancia digital, el nivel real de la salida puede diferir del indicado,
existiendo riesgo de recorte no visible en los medidores.

​

3 Audio Mode

Permite configurar la salida en estéreo o mono. En modo mono, los canales izquierdo y derecho del par se utilizan como salidas independientes (por ejemplo, para alimentar adaptadores UDX 2TEL que envían señales mono a las líneas).

​

6 Source

Solo disponible en salidas asignables. Define la señal que se envía a esa salida.
En salidas con opción MIX-MINUS, define la fuente de señal para la salida en modo DIRECT.

Fuentes disponibles en las salidas para UX-24:

PGM, REC, AUX, VBUS, CUE, STUDIO HEADPHONES, TALKBACK, MIC-1, MIC-2, MIC-3, MIC-4, UDX-1 a UDX-8

Fuentes disponibles en las salidas para UX-18:

SALIDAS (ST)	SOURCE (FUENTE)
UNIDEX 1 a 4	PGM; REC; AUX; VBUS; STUDIO; CUE; TLBK; MIC-1 a MIC-4; USB-1 a USB-4
USB 1 a 4	PGM; REC; AUX; VBUS; STUDIO; CUE; TLBK; MIC-1 a MIC-4; UNIDEX-1 a UNIDEX-4
AES-2	PGM; REC; AUX; VBUS; STUDIO; CUE; TLBK
AoIP (DANTE) IN-5 a IN-8	PGM; REC; AUX; VBUS; STUDIO; CUE; TLBK; MIC-1 a MIC-5; Bluetooth; UNIDEX 1 y 2; USB 1 y 2; AES-1

​

Envíos Mix-Minus

Una salida MIX-MINUS envía una mezcla de la cual se SUSTRAE la señal de una entrada asociada. Se utiliza, por ejemplo, para el retorno a una línea telefónica, evitando que el audio de la llamada
vuelva a entrar en el sistema y genere realimentación. A la línea se envía un MIX-MINUS de PGM, que es la señal PGM MENOS el audio de la línea telefónica.

Las salidas estéreo (5 a 8 en UX24; 1 a 4 en UX18) y todas las USB se pueden configurar como Directo o Mix-Minus.

​

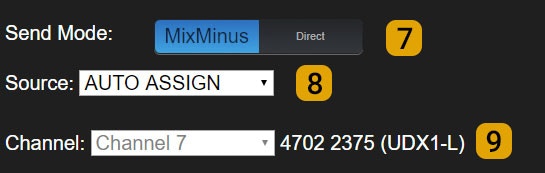

7 Send Mode

• Directo: Modo de trabajo normal de las salidas. MIX-MINUS está desactivado. La señal definida en SOURCE se envía directamente a la salida.
• Mix-Minus: A la señal de la salida se le resta la señal de una entrada asociada.

​

8 Mix-Minus Source

Define el bus sobre el cual se realiza la resta: PGM, REC, AUX, VBUS o AUTO ASSIGN.
En AUTO ASSIGN, el bus se elige automáticamente según la prioridad:

Prioridad 1 - PGM
Prioridad 2 - REC
Prioridad 3 - AUX
Prioridad 4 - VBUS

Por ejemplo:

• Si un canal está asignado a PGM y REC, se hace Mix-Minus sobre PGM.
• Si está asignado solo a REC y AUX, se hace sobre REC.

​

9 Mix-Minus Channel

Muestra la entrada asociada a la salida seleccionada y el canal asignado a esa entrada.
Estos campos no se pueden editar.
Cada salida en modo Mix-Minus tiene su entrada asociada predeterminada.

Para que una salida funcione en Mix-Minus, la entrada asociada debe estar asignada a un canal.
Si no lo está, la opción permanece deshabilitada.

Tabla de asignaciones MIX-MINUS predeterminadas en UX24:

SALIDA (UX24)	ENTRADA ASOCIADA
OUT5-L	UDX1-L
OUT5-R	UDX1-R
OUT6-L	UDX2-L
OUT6-R	UDX2-R
OUT7-L	UDX3-L
OUT7-R	UDX3-R
OUT8-L	UDX4-L
OUT8-R	UDX4-R
USB OUT1-L	USB IN1-L
USB OUT1-R	USB IN1-R
USB OUT2-L	USB IN2-L
USB OUT2-R	USB IN2-R
USB OUT3-L	USB IN3-L
USB OUT3-R	USB IN3-R
USB OUT4-L	USB IN4-L
USB OUT4-R	USB IN4-R

​

Opciones especiales para Talk-Back e Intercom

​

Intercom (solo UX24)

Habilita el envío de intercom a esa salida. Cuando en la consola se pulsa el botón Intercom asignado, el audio del micrófono de órdenes interrumpe la señal presente en la salida. Se utiliza, por ejemplo, para armar envíos de órdenes diferenciados al monitoreo en auriculares.

​

Studio B Speakers (solo UX24)

Permite utilizar la salida para alimentar los parlantes monitores de un Estudio B.
Cuando se activan micrófonos asignados a este estudio, la salida se silencia automáticamente.

​

Talk-Back Ch y Studio Talk-Back Link (solo UX18)

Estas opciones permiten configurar UX18 para trabajar con canales de órdenes diferenciados y grupos de auriculares. Para detalles de conexionado ver Configurar StudioBox con doble canal de Talk-Back.

Talk-Back Channel: Vincula la salida al modo talk-back de un canal de hardware.

• El talk-back se activa desde un canal manteniendo presionado el botón CUE/SELECT.
• Cuando se activa en un canal asociado a una salida, la señal del micrófono de órdenes (interno o externo) se envía solo a esa salida, interrumpiendo el audio actual.
• El menú desplegable permite elegir:
  • Canales 1 a 6
  • Un canal de GRUPO (A, B, C o D)
  • Deshabilitar la función (unassigned)

Studio Talk-Back Link: Vincula la salida al botón Talk-Back principal del panel de la consola.

• Al pulsar Talk-Back el micrófono de órdenes se envía a la salida STUDIO y a todas las salidas que tengan activado Studio Talk-Back Link.
