PANTALLA PROCESS

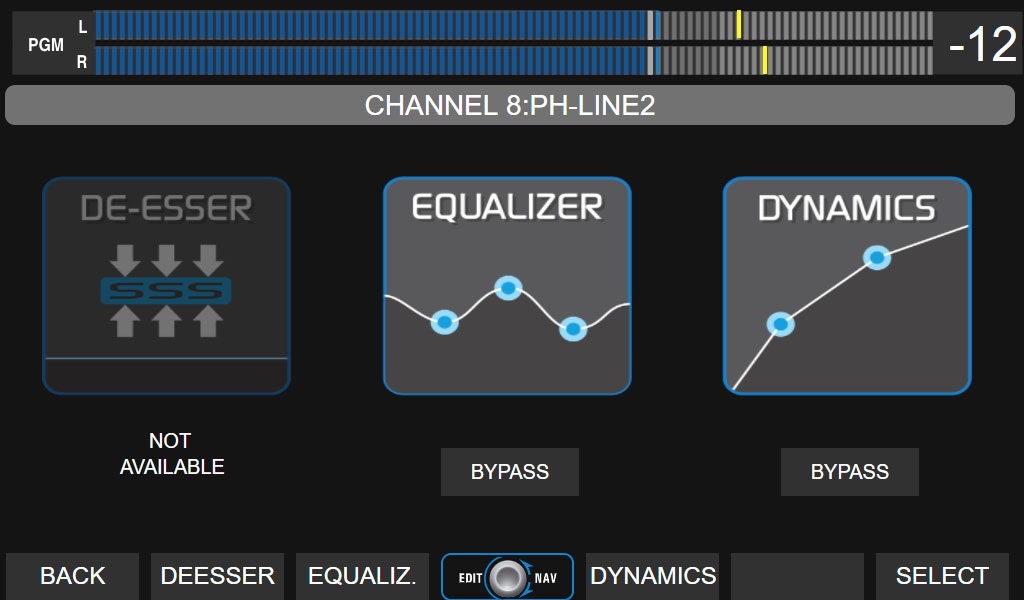

Para acceder, pulsar PROCESS en la pantalla principal. Esto activa además el modo SELECT para elegir un canal. UNIDEX Pantalla Processs Los procesadores están fijos en cada entrada, no en el canal. No pueden reasignarse a otros canales, buses o salidas. Los procesos disponibles dependen del tipo de entrada asignada al canal.
ENTRADAEQ + FiltrosComp. + GateDe-esser
MIC4 bandassísí
UNIDEX3 bandassíno
USB3 bandasnono
AES33 bandasnono
BALANCED3 bandasnono
Funciones de la pantalla PROCESS
  • Ver qué procesadores hay en el canal y si están activos o en BYPASS.
  • Activar/desactivar un procesador tocando BYPASS.
  • Acceder a sus ajustes tocando el ícono o el botón contextual.
Selección de canal
  • En modo SELECT, usar CUE/SELECT en la mesa o el encoder para recorrer los 24 canales (físicos en celeste, virtuales en violeta).
  • Cualquier acción en PROCESS cancela SELECT, aplicando cambios al canal activo.
  • Desde PROCESS también se puede activar SELECT y elegir otro canal.
Ajuste de parámetros:
Se realiza combinando el encoder y las opciones táctiles, según lo indicado para cada procesador.
Los ajustes del los procesos se pueden guardar en la escena .

​
ECUALIZADOR PARAMÉTRICO

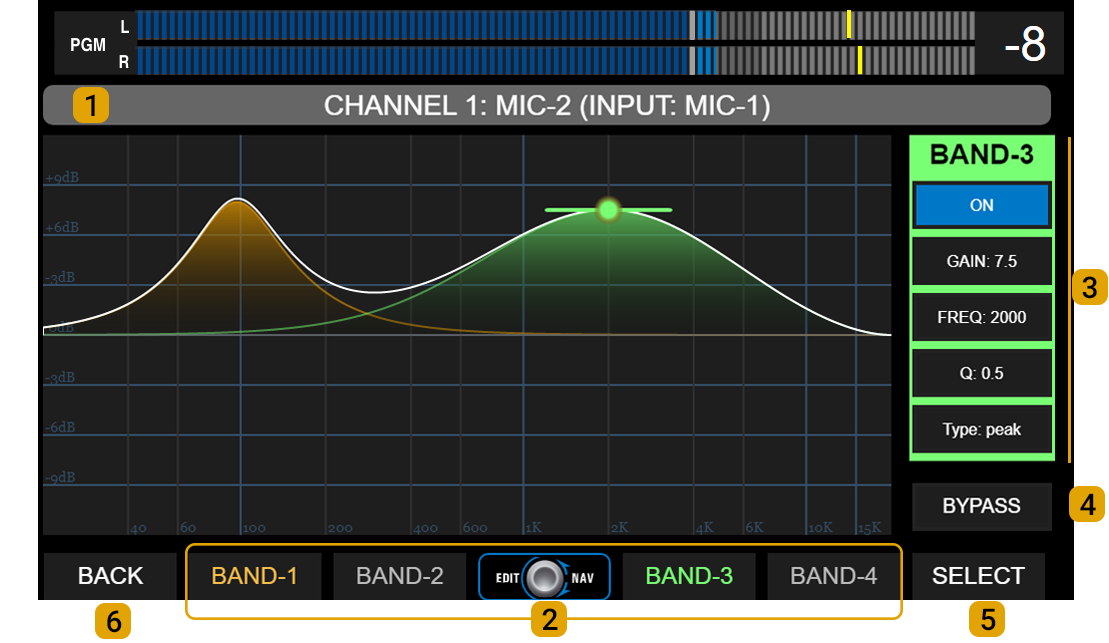

UNIDEX EQ 1 - NOMBRE: Indica número y nombre del canal. Los canales virtuales muestran la zona de nombre en violeta. 2 - BANDAS: Selección de banda. En pantalla se muestran los parámetros de una banda a la vez.
Cada banda tiene un color que la identifica en el gráfico y en la zona de parámetros.
Todas las entradas tienen 3 bandas paramétricas, excepto las entradas MIC-1 a MIC-4 que cuentan con cuatro bandas. 3 - CONTROLES: Parámetros de cada banda de EQ. El color de fondo cambia con la banda seleccionada.
  • GAIN: Ganancia en dB, con un rango de ± 9 dB.
  • FREQ: Ajusta la frecuencia de trabajo. Todas las bandas cubren de 20 Hz a 20 kHz.
  • Q: Ancho de la campana del EQ. Determina la precisión de la corrección aplicada.
  • TYPE: Modo de trabajo de la banda. Se conmuta tocando la opción TYPE en pantalla.
    • Banda #1: peak, low-shelf o HPF.
    • Banda #2 (y #3 en entradas de micrófono): peak o HPF/LPF.
    • Banda #3 (#4 en entradas de mic): peak, hi-shelf o LPF.
  • ON/OFF: Encendido/apagado de la banda. Se conmuta tocando ON/OFF en pantalla.
4 - BY-PASS: Deshabilita toda la etapa de ecualización. También aparece en la pantalla PROCESS.
Se conmuta tocando BY-PASS en pantalla. 5 - SELECT: Activa el modo selección de canal. 6 - BACK: Retorna a la pantalla anterior.

​
Filtros Pasa-Alto / Pasa-Bajo

  • Banda #1 puede funcionar como filtro pasa-alto (HPF) de 2º orden (12 dB/oct).
  • Banda #3 (Banda #4 en entradas MIC-1 a MIC-4) puede funcionar como filtro pasa-bajo (LPF) de 2º orden (12 dB/oct).
  • Banda #2 (y Banda #3 en entradas MIC-1 a MIC-4) puede trabajar como HPF o LPF.
    Si se configuran dos bandas como pasa-alto o pasa-bajo en la misma frecuencia, la atenuación total del corte será de 24 dB/oct.

​
DYNAMICS

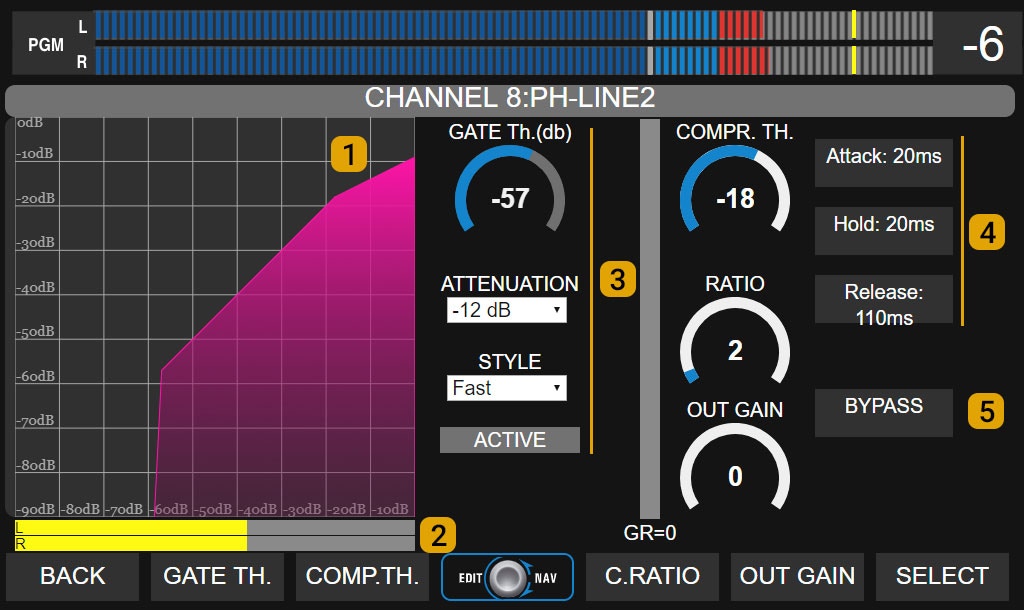

El procesador DYNAMIC incluye una compuerta de ruido y un **compresor **dinámico. UNIDEX Dynamics 1 - CURVA DE COMPRESIÓN: Muestra gráficamente la relación entrada-salida del procesador dinámico, incluyendo la compuerta (gate) y el compresor. 2 - NIVEL DE ENTRADA: Indica el nivel de pico de la señal en la entrada del compresor (dBfs).

​
3 - Compuerta de Ruido (GATE)

  • Threshold: Umbral de acción de la compuerta (dB).
  • Attenuation: Atenuación aplicada a la señal cuando la compuerta está activa.
  • Style: Cambia el tiempo de recuperación entre valores preestablecidos.
  • Active: Indicador que se enciende en rojo cuando la compuerta está cerrada.

​
4 - Compresor dinámico

Controles para ajuste de:
  • Umbral (threshold)
  • Relación (ratio)
  • Tiempo de ataque (attack)
  • Tiempo de recuperación (release)
  • Retención (hold)
  • Nivel de salida (output gain)
5 - BYPASS: Desactiva por completo la etapa de procesado dinámico (compuerta + compresor).

​
DE-ESSER

UNIDEX De-esser Las entradas MIC-1 a MIC-4 cuentan con un de-esser para reducción de sibilancias.
Este procesador funciona como un compresor multibanda, atenuando únicamente el rango de frecuencias definido cuando el nivel de la señal supera el umbral establecido. Controles:
  • 1 - Type: Ajustes preestablecidos.
  • 2 - Frequency start: Frecuencia de corte inferior. Se ajusta según las características de la voz. Usualmente entre 4.500 y 5.500 Hz.
  • 3 - Frequency end: Frecuencia de corte superior. Se ajusta según las características de la voz. Usualmente entre 7.000 y 10.000 Hz.
  • 4 - Threshold: Nivel de umbral en dB. Cuando la señal en la banda de trabajo supera este valor, es atenuada con una relación fija de 15:1.
  • 5 - Gain reduction: Indica la reducción de nivel aplicada, en dB.
