Cómo configurar el acceso WEB

​
Pantalla inicial de MONITOREO

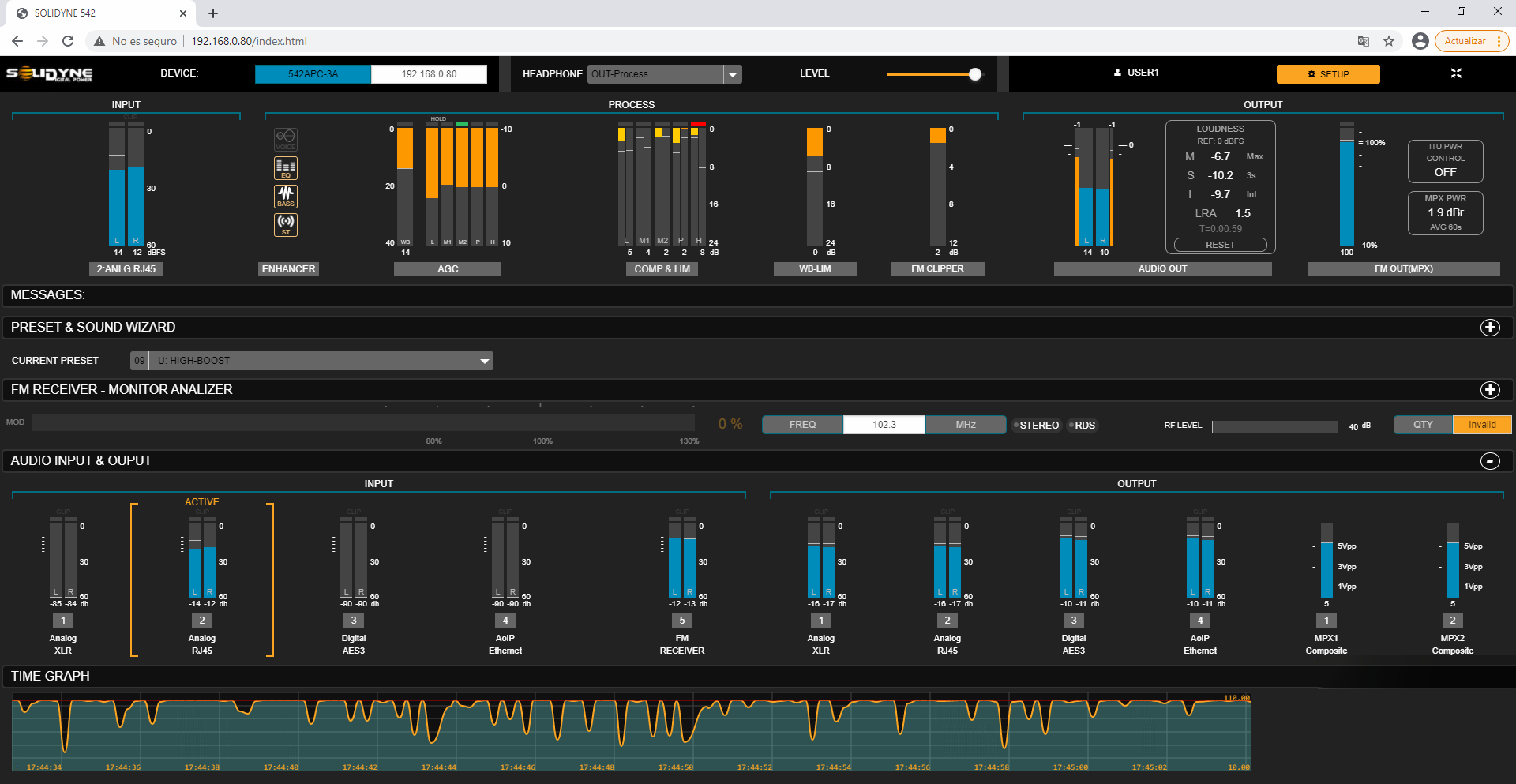

Al acceder vía red al procesador, la interfaz de control web presenta pantallas de monitoreo que muestran la acción y el estado actual de las distintas etapas del equipo. 542 Web Home Pn
  • Estas pantallas no permiten modificar configuraciones.
  • Para editar parámetros es necesario activar el modo SETUP, pulsando el botón ubicado en el ángulo superior derecho de la ventana.
Las pantallas de monitoreo se organizan en secciones que pueden desplegarse o contraerse pulsando el ícono (±):
  1. Monitoreo general (sección fija)
  2. Presets y Sound Wizards
  3. FM Receiver – Monitor Analyzer
  4. Audio Inputs and Outputs
  5. Time Graph

​
Sección Monitoreo General

La parte superior es fija y se mantiene visible en todos los modos (MONITOREO y SETUP). Incluye:
  • Nivel de la entrada activa (RMS y picos en dBFS).
  • Indicadores de acción de procesos:
    • Estado de los Enhancers (activo/inactivo).
    • Acción de los AGC (dB).
    • Atenuación de compresores y limitadores (dB).
    • Estado de recortadores y limitador de banda ancha (dB).
    • Recortador de MPX (dB).
  • Niveles de salida de audio:
    • Indicador doble de nivel pico y RMS.
    • Niveles de sonoridad según norma EBU-R128.
En el renglón superior se muestra:
  • Dirección IP del equipo.
  • Fuente de señal y volumen de auriculares.
  • Usuario actual (para control de acceso con contraseña).
  • Botón para conmutar al modo SETUP.

​
Sección Preset and Sound Wizard

Muestra el preset de procesado actual y los controles simplificados Wizard, que permiten personalizar rápidamente el carácter del sonido.
  • El usuario puede cambiar de preset y ajustar parámetros básicos (brillo, bajos, compresión, loudness).
  • Con la opción CLICK HERE TO EDIT, se accede al modo SETUP para guardar cambios o crear nuevos presets.

​
Sección FM Receiver – Monitor Analyzer

Presenta los parámetros principales del análisis de la transmisión FM. La configuración avanzada del receptor y reportes detallados se obtienen en el modo SETUP, opción de menú FM Receiver.

​
Sección Audio Inputs and Outputs

Muestra indicadores de nivel de:
  • Entradas de audio.
  • Salidas de audio.
  • Salidas compuestas MPX1 y MPX2.

​
Sección Time Graph

Gráfico que muestra la evolución de la modulación en el tiempo.
Permite alternar entre:
  • Nivel de MPX.
  • Modulación medida por el receptor de FM.
  • Potencia MPX según ITU BS412.

​
Acceso avanzado a configuración y ajustes

El botón SETUP, ubicado en la parte superior de la pantalla, permite editar los parámetros y ajustes del procesador 542APC.
  • El acceso a este modo puede estar protegido por contraseña.
  • Al ingresar, aparece un menú lateral desplegable en la izquierda de la pantalla, desde donde se acceden todas las instancias de ajuste y configuración.
  • Siempre que se modifique un valor de procesado de audio, se debe pulsar SAVE PRESET para conservar el cambio. La opción SAVE permanecerá destellando mientras existan cambios no almacenados.
  • Los cambios de configuración del sistema se guardan automáticamente.
  • El preset de procesado activo es un valor de sistema: cada vez que se cambia, el ajuste se guarda automáticamente.
