Acceso al módulo STREAMER

​
Desde una LAN

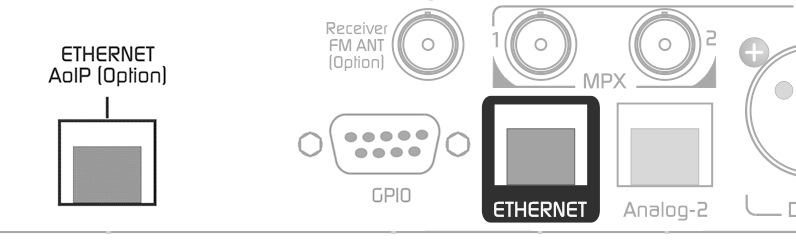

Los procesadores equipados con el módulo STREAMER AoIP cuentan con dos puertos Ethernet:
  • Ethernet→ interfaz web para CONTROL
  • Ethernet AoIP → AUDIO STREAM 542 Trasero Ethernet Pn
  1. Conecte el puerto Ethernet AoIP a la LAN usando un cable UTP CAT5. De fábrica trabaja en DHCP. Cuando la conexión es exitosa, el LED verde del RJ45 destella.
  2. Para conocer la IP asignada al módulo Streamer, descargar la aplicación Solidyne Multi-Discovery.
Solidyne Multi-DiscoverySi no se tiene acceso físico a la consola, se puede descargar la herramienta Multi-Discovery que detecta dispositivos Solidyne conectados a la red.
  1. Una vez que accedemos al módulo, procedemos a la configuración.

​
Acceso remoto vía Internet

Los equipos 542APC con expansión STREAMER AoIP cuentan con un servicio de redireccionamiento que evita configuraciones avanzadas (apertura de puertos, contratación de IPs estáticas, etc.).
Este servicio brinda acceso remoto a la interfaz web de control y ajuste del equipo.
No establece un enlace de audio contra el procesador.
El servicio es provisto por terceros. Solidyne ofrece una activación gratuita de uso temporal, limitada a 4 horas de conexión. Activar el redireccionamiento
  1. Acceder al equipo desde la LAN.
  2. En el menú SYSTEM, abrir la pestaña Internet Access.
  3. Activar el botón ENABLE.
  4. Solicitar la activación de cuenta escribiendo a soporte@solidyne.ar con:
    • Motivo: “alta de cuenta ZROK para acceso remoto”.
    • Correo a registrar.
    • Número de serie del procesador.
  5. Ingresar la clave recibida en ENTER KEY de la pantalla Internet Access.
El servicio gratuito ZROK habilita sesiones de 4 horas.
Para acceso continuo, debe contratarse el servicio al proveedor externo.

​
Interfaz de control integrada

Los procesadores 542APC con módulo STREAMER AoIP incluyen una interfaz integrada, que brinda acceso a los servicios de streaming de audio y a la interfaz de Control WEB.

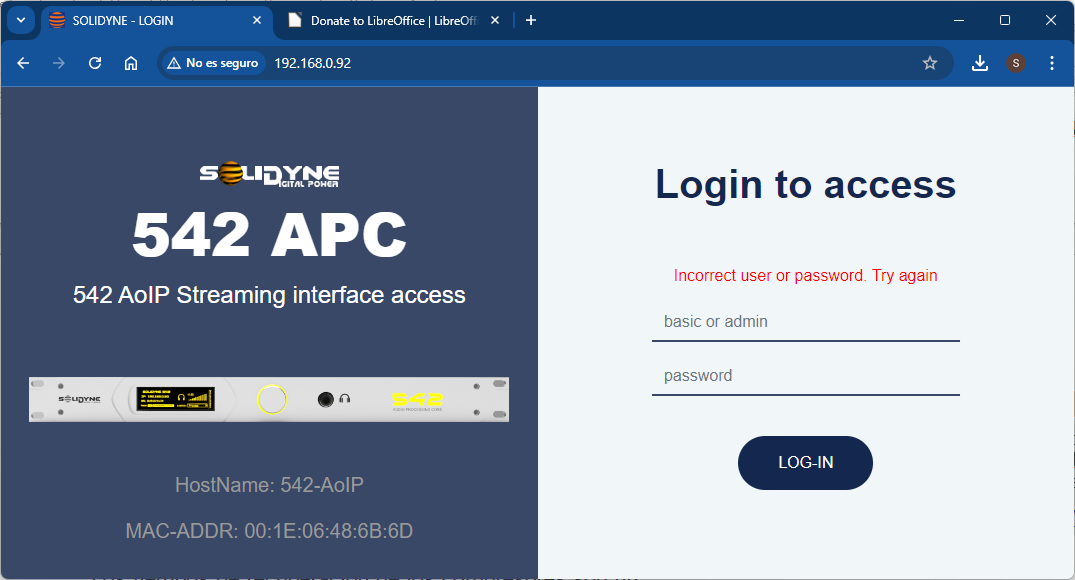

El acceso solicita usuario y contraseña.
  • Usuario BASIC → acceso a Remote Control (configuración de audio, MPX y recepción).
  • Usuario ADMIN → habilita todas las opciones, incluyendo configuración de audio stream.

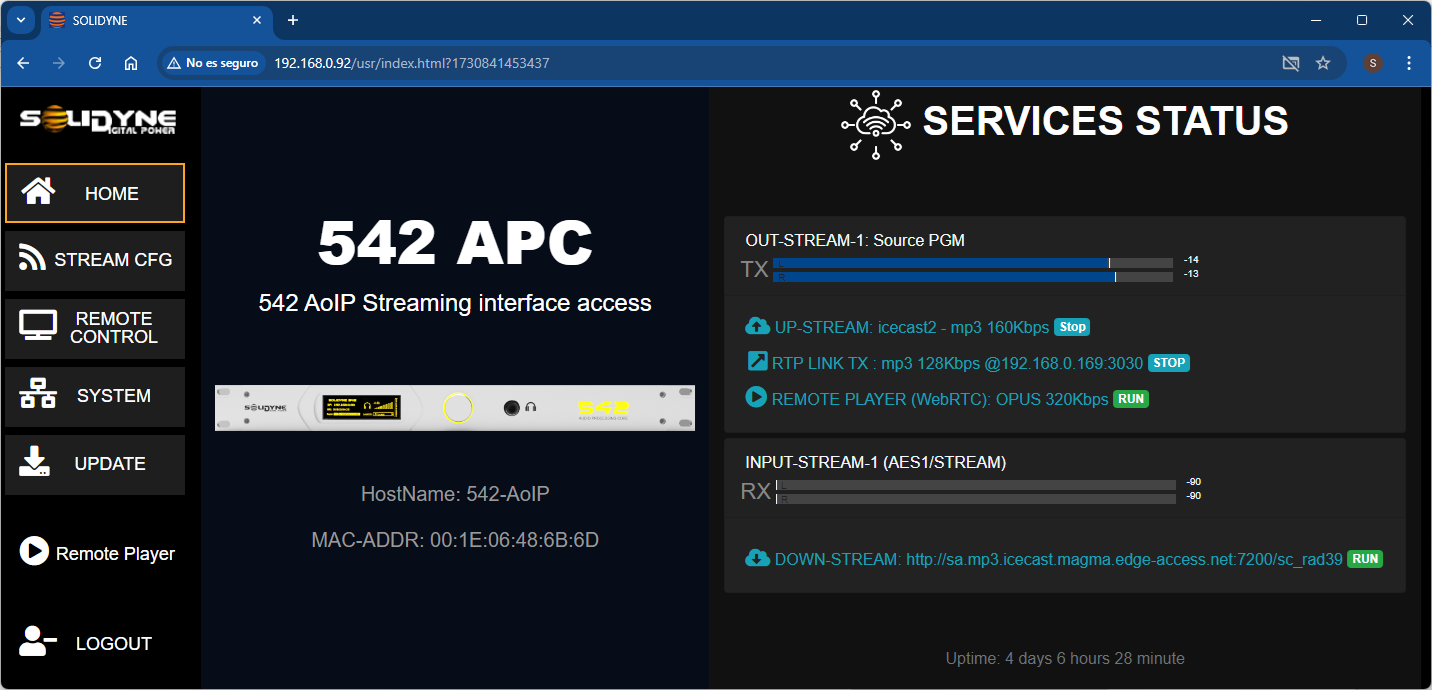

Contraseña predeterminada: 1234 (puede cambiarse en pantalla de hardware). 542 Streamer WEB LOGIN Pn La pantalla HOME incluye accesos a: 542 Streamer WEB HOME Pn
OpciónDescripción
HOMECarga la pantalla actual.
STREAM CFGCarga las opciones para configuración de los servicios de streaming.
REMOTE CNTRLCarga la pantalla para configuración remota de los parámetros del procesado y del monitor de modulación.
SYSTEMMuestra opciones de configuración de la red local para el puerto Ethernet de control, información del sistema y la configuración para acceder al equipo externamente vía Internet.
UPDATEActualización simplificada del firmware.
REMOTE PLAYERPermite escuchar el audio del procesador a través de la red local e Internet.
LOG OUTCierra la sesión del usuario y retorna a la pantalla de ingreso.

​
Configuraciones del streaming (STREAM CFG)

En el menú STREAM CFG se configuran los servicios de streaming:
  • UP-STREAM (Tx)
  • RTP-LINK (Tx)
  • DOWN-STREAM (Rx)
  • REMOTE PLAYER
  • SERVICE CFG

​

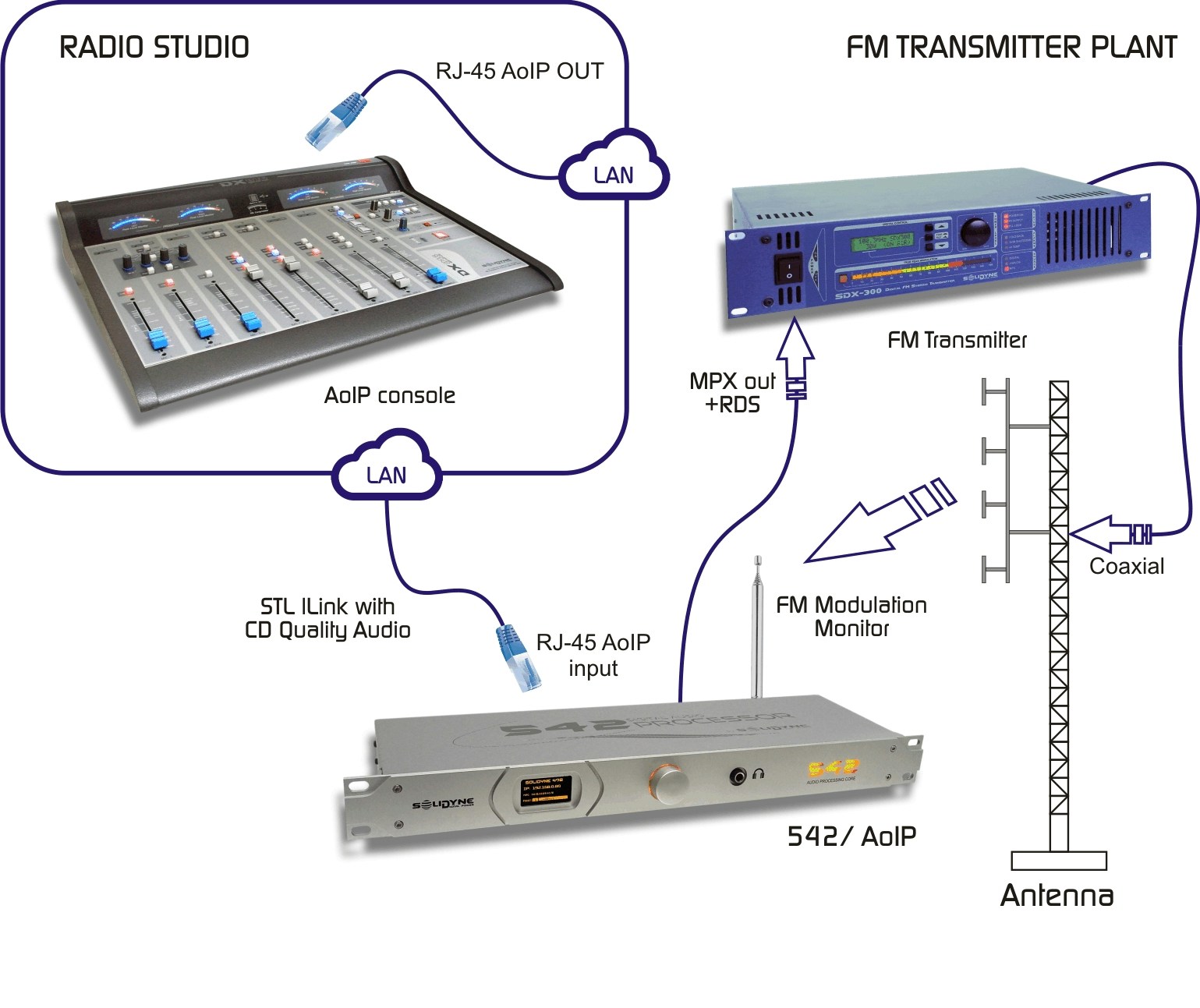

Down-stream RTP - Enlace (STL)

En primer lugar se describe la recepción de audio stream, porque es el caso más habitual para establecer la conexión entre el procesador y los estudios de la emisora (STL, Studio to Transmitter Link). Concepto. El procesador recibe un stream de audio RTP generado por un codificador en los estudios (por ejemplo, una consola Solidyne DX816, línea UNIDEX u otros equipos compatibles).

​
Configuración de la red

Existen distintas configuraciones para interconectar en red dos equipos ubicados en diferentes locaciones. La instalación y configuración de la red exceden este manual; consultar con técnicos especializados. A modo de referencia, se mencionan dos esquemas generales.
  1. Enlace punto a punto
Dos redes de locaciones distintas se conectan directamente (de forma inalámbrica o con fibra óptica) para conformar una única LAN. Hay empresas que proveen estos servicios.
En este esquema el procesador está en la misma red que el códec o equipo transmisor; no interviene Internet. El enlace punto a punto puede ser:
  • Físico: intranet por fibra.
  • Inalámbrico: microondas en la banda WI-FI o Wi-Max 5,8 GHz. Estos enlaces alcanzan hasta 50 km y tienen costos bajos por ser equipos fabricados en grandes series. La banda 5,8 GHz es de uso libre para transmisión de datos.
  1. Enlace vía Internet
Dos redes separadas se conectan a través de Internet. La configuración es más compleja: suele requerir montar una VPN con routers compatibles y/o contar con IP públicas fijas y redireccionamiento de puertos. La configuración del equipo codificador puede variar según la arquitectura de red.
Como referencia, ver el documento de requisitos RTP_AudioStream_Link(STL)_requirements.

​
Configurar RTP entrante

El 542APC se comporta como receptor pasivo de un stream de audio RTP generado por un equipo/encoder que emita en un formato compatible. Solo es necesario configurar protocolo, puerto y dirección IP por la que ingresa el stream. 542 Streamer Decoder Jp
  1. Se asume que el procesador está correctamente conectado a la misma LAN que el equipo codificador, a través del puerto Ethernet AoIP.
  2. En la Pantalla General de Estado, elegir la opción STREAM CFG.

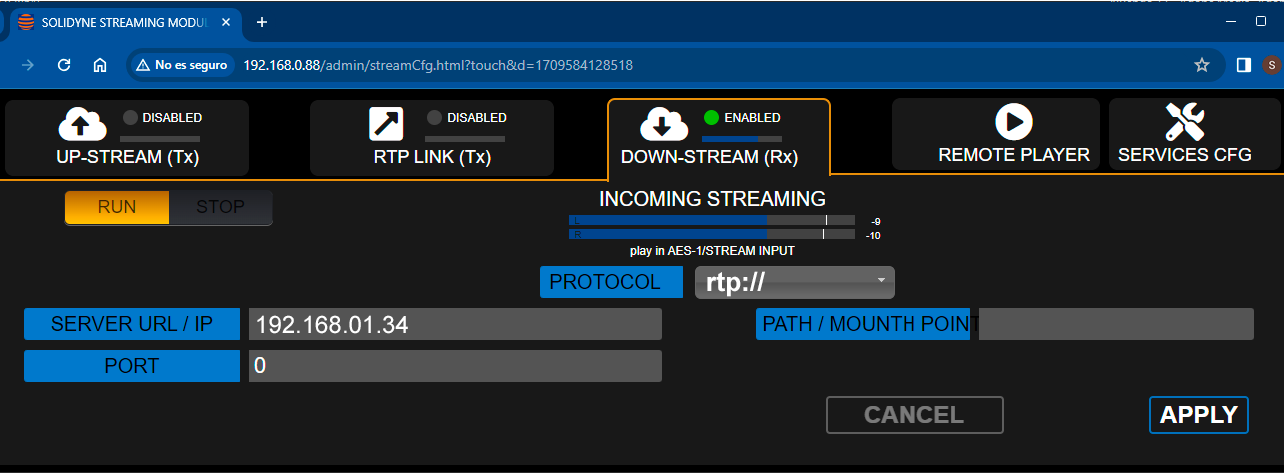

  3. Seleccionar la pestaña DOWN-STREAM (Rx). 542 Streamer Down Stream Pn
  4. Activar la recepción con RUN/STOP → RUN.
  5. En PROTOCOL, elegir RTP.
  6. En SERVER URL/IP, ingresar la IP del codificador (el que genera el streaming en el Estudio).
    También es posible ingresar 0.0.0.0 para recibir desde cualquier IP que transmita al puerto UDP declarado.
  7. En PORT, ingresar el puerto UDP por el que llega el RTP (debe coincidir con el definido en el codificador).
  8. Verificar que el codificador emita en un formato compatible:
    • PCM 44.1 kHz
    • MP3 CBR/VBR 96–320 kbps
  9. PATH/MOUNT POINT no se utiliza para RTP. Dejar en blanco.
  10. Pulsar APPLY para confirmar.
  11. El procesador comenzará a recibir el audio desde los estudios. El nivel de señal se muestra en pantalla.

​
Emisión RTP desde Estudios

Cualquier equipo capaz de generar un stream RTP puede transmitir hacia el procesador. Configurar:
  1. (En este ejemplo) El codificador está dentro de la misma LAN que el procesador. En otras arquitecturas (VPN/Internet) la configuración puede diferir.
  2. Enviar RTP hacia la IP del módulo STREAMER del 542APC (ver Accediendo desde una LAN para obtener la IP del módulo).
  3. Definir el puerto UDP (por ejemplo, 3030).
  4. Formato de audio (debe ser compatible con el 542APC, de lo contrario no se establece la conexión):
    • PCM 44.1 kHz con latencias del orden de 15 a 40 ms
    • MPEG Layer-3 (MP3) VBR/CBR 96–320 kbps
Para enlaces vía Internet se recomienda MPEG/MP3: permite bajo ancho de banda (≈ 0,5 Mbps para 192 kbps), pero introduce retardos del orden de 200 a 500 ms.
Retardo en la transmisión y monitoreo.
Cuando el enlace estudio–planta tiene retardos > 15 ms, no es posible monitorear en los estudios sintonizando la transmisión de aire: los locutores perciben un “eco” en los auriculares que dificulta su tarea.
En estos casos, usar un procesador auxiliar en el Estudio para procesar una salida directa de consola destinada al monitoreo. No requiere el mismo nivel de sonoridad que al aire, pero conviene que sea similar en compresión y dinámica.
A la latencia del enlace se suma la latencia propia del 542APC (~ 9 ms).

​
Recepción de streaming público

El módulo STREAMER AoIP puede recibir streams públicos (HTTP o MMS), en PCM 16/44.1–48 kHz, MP3 u OPUS.
Pueden usarse como entrada principal o respaldo.
  1. En STREAM CFG, elegir DOWN-STREAM (Rx).
  2. Activar con RUN/STOP → RUN.
  3. En PROTOCOL, elegir HTTP o MMS.
  4. En SERVER URL/IP ingresar la dirección HTTP/MMS del streaming que se desea reproducir..
  5. Pulsar APPLY.
  6. El procesador comienza a recibir el streaming. El nivel de la señal se muestra en los indicadores.

​

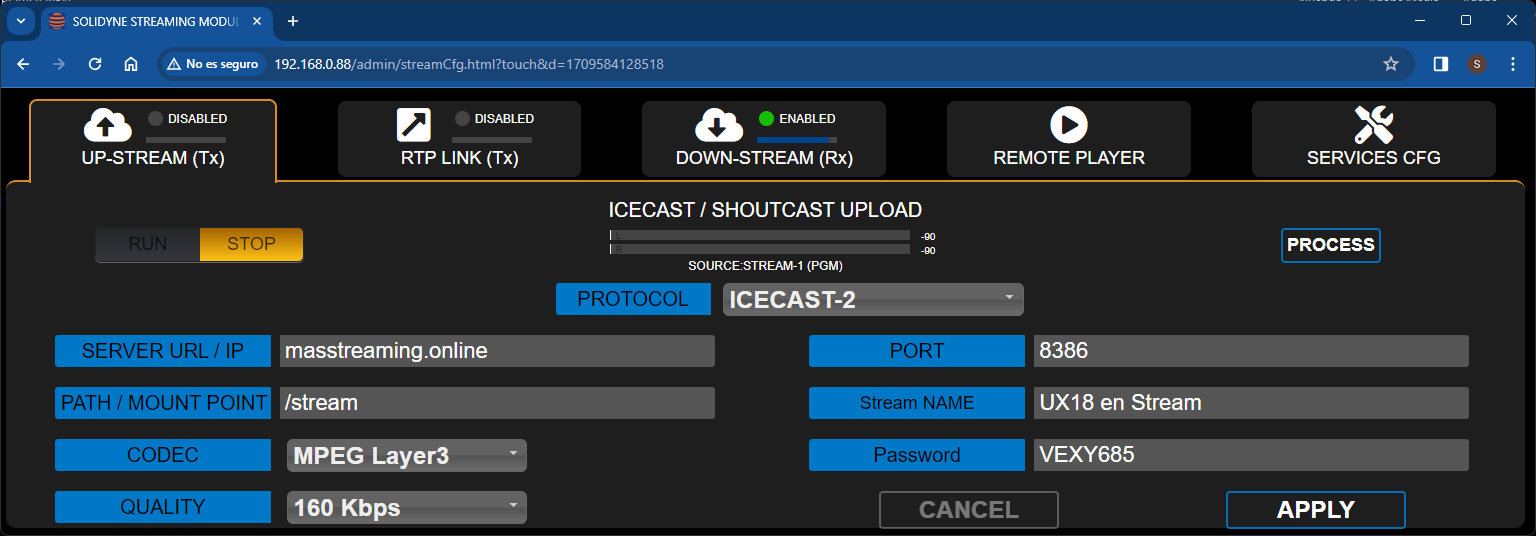

Up-Stream (Icecast/Shoutcast)

La pestaña UP-STREAM (Tx) configura emisión hacia servidores Icecast/Shoutcast. 542 Streamer Upstream Pn Parámetros principales:
ParámetroDescripción
RUN/STOPInicia o detiene la subida hacia el servidor cuando se confirman los cambios con APPLY. Para optimizar recursos, mantener detenido cuando no se utiliza.
PROTOCOLDefine si el servidor es de tipo Icecast o Shoutcast.
SERVER IPDirección IP del servidor Icecast/Shoutcast.
PORTPuerto TCP de escucha del servidor.
MOUNTPOINTNombre único que identifica al stream en el servidor Icecast/Shoutcast.
Stream NAMENombre que identifica al stream.
PASSWORDClave de acceso para publicación en el servidor (si corresponde).
CODECFormato de audio: MP3 u Opus.
QUALITYTasa de bits para la codificación.
APPLYAplica y guarda los cambios; inicia o detiene la emisión según el estado de RUN/STOP.
Los datos de configuración los provee el servicio de hosting Icecast/Shoutcast.
Permite enviar audio a una dirección IP (enlace punto a punto local o vía Internet).
Por ejemplo para enlazar a un segundo estudio, a una estación repetidora o a la planta transmisora (STL) cuando el procesador se encuentra en los Estudios.
La implementación de un enlace RTP requiere conocimientos avanzados en configuración de redes.
ParámetroDescripción
RUN/STOPInicia o detiene el streaming vía RTP cuando se confirman los cambios con APPLY. Para optimizar recursos, mantener detenido cuando no se utiliza.
DEST IPDirección IP destino.
PORTPuerto TCP de transmisión.
CODECFormato para RTP. Soporta PCM, Opus y MP3.
QUALITYDefine el bitrate para Opus/MP3 (96–320 kbps) o la frecuencia de muestreo para PCM (32, 44.1, 48 kHz).
PAYLOADValor numérico asociado al formato de audio, utilizado por el software de recepción.

​

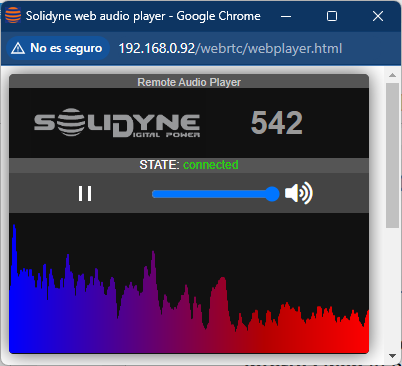

Escucha remota

Esta facilidad permite escuchar, a través de la interfaz web, la señal de audio del procesador, habilitando la escucha remota vía red. 542 Streamer Remote Player Pn Cuando se accede desde una terminal conectada a la red local (LAN) no se requieren configuraciones avanzadas: el reproductor remoto reproduce audio directamente a través de la LAN. Cuando se accede al equipo vía Internet, el comportamiento depende de la infraestructura de red. En algunos casos puede ser necesario configurar un servidor TURN. Si el reproductor se conecta pero no obtiene audio, el sistema reportará al usuario que no es posible la conexión y se deberá configurar un servidor TURN. Estas configuraciones deben ser realizadas por un técnico especializado en redes. El reproductor remoto puede lanzarse desde la pantalla HOME o desde la pantalla REMOTE CONTROL (dirección IP de control). El audio transmitido se toma de la salida Ethernet AoIP, que puede conmutarse entre:
  • la señal procesada
  • la salida del sintonizador interno.
El envío de audio se realiza mediante un servicio WebRTC. En el menú STREAM CFG → REMOTE PLAYER se accede a información relacionada con WebRTC y se configura la tasa de bits del stream de audio en un rango de 128 a 320 kbps. El formato de transmisión es Opus.

​
Services Config

Pantalla informativa que muestra la matriz de asignación de señales para los distintos servicios.
No puede modificarse.

​
Actualizaciones simplificadas

Los equipos equipados con la expansión STREAMER AoIP incorporan un método simplificado para actualización del firmware. El sistema descarga automáticamente los paquetes de actualización y los deja listos para ser instalados cuando el usuario lo disponga. Las actualizaciones permiten:
  • Optimizar los procesos.
  • Agregar nuevos procesos y funciones.
  • Mejorar o modificar la interfaz gráfica de usuario.
  • Agregar nuevos ajustes de procesado (presets).
La versión y modelo actuales se muestran en:
  • La pantalla de inicio del panel frontal.
  • La línea superior de la pantalla REMOTE CONTROL.
  • La propia pantalla UPDATE.
El equipo puede actualizarse mientras está en servicio. Dependiendo del tipo de actualización, puede producirse una breve interrupción de audio al aire (menor a 2 segundos).

​
Procedimiento

Este procedimiento es válido solo para equipos con la expansión STREAMER AoIP.
Para actualizar equipos que no posean esta opción, ver Actualización del Firmware.
  1. Acceder a la dirección IP del módulo Streamer AoIP usando una computadora conectada a la misma LAN que el 542APC.
    También es posible hacerlo accediendo al 542 de manera directa (ver Acceso remoto vía Internet).
  2. En la página de acceso, ingresar como usuario ADMIN.
  3. Acceder a la opción de menú UPDATE.
  4. En el sector derecho se cargará la pantalla de actualizaciones. El equipo verificará automáticamente si hay disponible una actualización. Si existe, aparecerá un listado con los detalles.
  5. Las actualizaciones nunca se instalan de forma automática. El botón INSTALL queda habilitado para que el usuario inicie el proceso con un simple click.
  6. El procesador permanece operativo en el aire durante la actualización. Solo habrá una breve interrupción (menor a 2 segundos) cuando el equipo se reinicie.
¡ATENCIÓN!
No apague ni desconecte el equipo de la red durante la actualización. Podría producir daños irreparables por el usuario.
