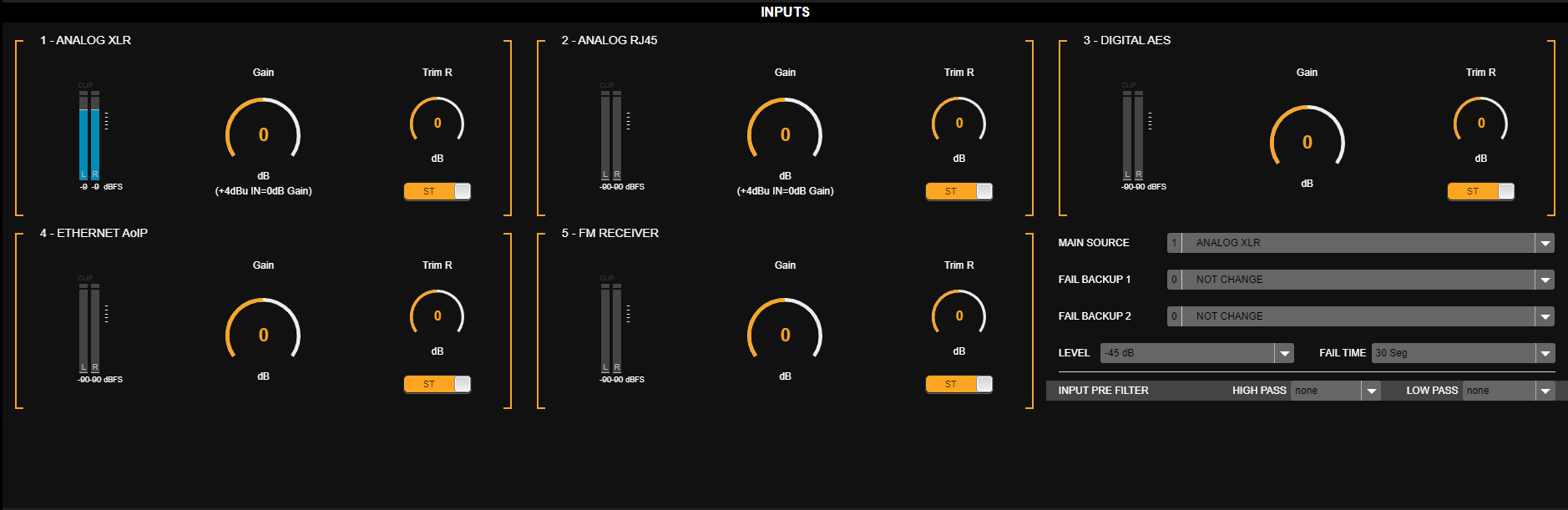

Entradas de audio
En el modo avanzado (SETUP), seleccione en el menú lateral la opción AUDIO INPUT.Cada entrada cuenta con los siguientes controles:
Ganancia (GAIN)
- Ajusta el nivel de la señal de entrada en un rango de ±14 dB.
- Para entradas analógicas, el valor 0 dB corresponde a +4 dBu, referido a –18 dBfs (AES K18).
Esto implica 18 dB de headroom (margen de sobrecarga).
Trim R
- Compensación de ganancia para el canal derecho.
- Rango de ajuste: ±3 dB.
- Permite corregir desequilibrios entre canales.
ST/MONO
- Conmuta la entrada entre:
- STEREO
- MONO (suma de canales izquierdo y derecho).
Entrada principal y alternativas
El 542APC conmuta automáticamente entre entradas según la presencia o ausencia de señal.- Se define una entrada principal.
- Se pueden configurar hasta dos entradas alternativas (FAIL BACKUP 1 y 2).
- El equipo conmuta en este orden:
- Entrada principal
- FAIL BACKUP 1
- FAIL BACKUP 2
Parámetros de conmutación
- LEVEL → umbral por debajo del cual se considera caída la señal.
- Ajustable entre –45 y –80 dB (pasos de 5 dB).
- FAIL TIME → tiempo en segundos que la señal debe permanecer por debajo del umbral LEVEL para activar la conmutación.
Filtros de entrada
- HI PASS (pasa-altos, tipo Chebyshev)
- Opciones: 0 (desactivado), 20 Hz (valor de fábrica), 40 Hz, 60 Hz, 80 Hz.
- Elimina señales subsónicas, típicamente captadas por micrófonos.
- LOW PASS (pasa-bajos)
- Opciones: 15 kHz, 16 kHz, 20 kHz.
- Puede desactivarse (None).

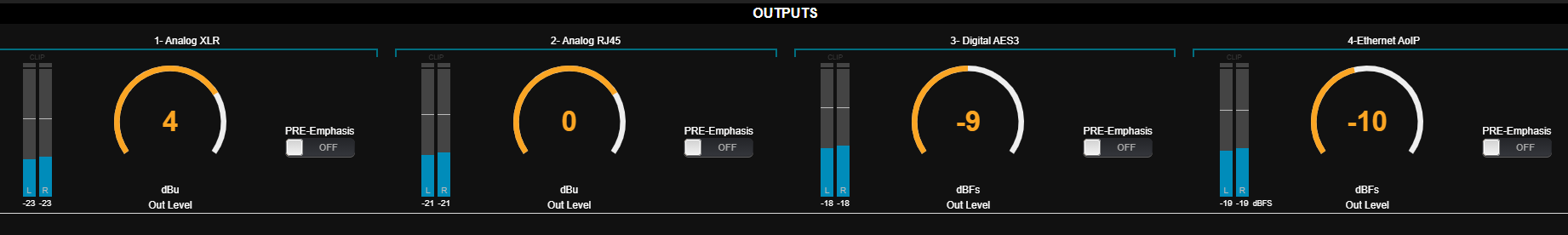

Salidas de audio
En el modo avanzado (SETUP), seleccione en el menú lateral la opción AUDIO OUTPUT. El procesador cuenta con cuatro salidas de audio, cada una con ajuste de nivel independiente.
- Salida analógica balanceada (XLR)
- Salida analógica no balanceada (RJ45)
- Salida digital AES-3
- Streaming sobre Ethernet (AoIP)
PRE-énfasis
Todas las salidas cuentan con conmutación de pre-énfasis. La activación entrega la salida con la curva de énfasis de 50 uS o 75 uS, según configuración. La salida con pre-énfasis se utiliza en configuraciones en las que el excitador o el transmisor aplican de-énfasis al audio de entrada.Conmutación de fuente de señal
Las salidas RJ45 analógica, AES-3 digital y AoIP pueden configurarse para enviar:- Señal procesada.
- Señal proveniente del receptor de FM.
Cuando una salida transmite la señal del receptor FM, el nivel de salida refleja el nivel real al aire, suponiendo: Modulación = 100%; Ganancia de entrada del FM Receiver = 0 dB.
