Conector GPIO

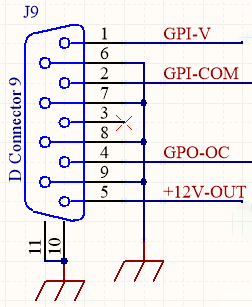

Solidyne 542APC posee una entrada y una salida de propósito general (GPIO) disponibles sobre un conector tipo DB9. Las señales en el conector son:
| PIN | SEÑAL |
|---|---|
| 1 | GPI - VOLTAJE |
| 2 | GPI - COMÚN |
| 3 | NO CONECTADO |
| 4 | GPO - COLECTOR ABIERTO |
| 5 | 12 VCC / 100 mA MAX |
| 6 a 9 | CHASIS |
Conexión y usos de la GPI
La entrada de propósito general (GPI) permite conmutar el ajuste de procesado hacia un ajuste optimizado para voces cuando los micrófonos son activados al aire. GPI se activa aplicando una tensión entre 5 y 15 **voltios **sobre el PIN-1. No usa referencia de tierra interna. El PIN-2 se conecta como GPI-COM a la señal externa. Esto evita lazos de realimentación que pueden producir ruido. GPI no tiene polaridad, la activación se produce con tensiones positivas o negativas dentro del rango de trabajo. Cuando la tensión en GPI es cero, se retorna al preset de procesado principal. La conmutación de los presets de procesado se indica en la pantalla OLED del equipo. Cuando Solidyne 542APC se instala en los estudios, el disparo de la GPI se puede resolver conectando la salida de tensión de la luz de aire directamente a la GPI del 542APC.Verificar que la tensión “tally light” que entrega la consola se encuentre dentro del rango soportado (5-15 VCC). Cuando Solidyne 542APC está en planta transmisora, el disparo de la GPI puede resolverse utilizando un contacto a distancia (relay) del enlace Estudio-Planta si el equipo utilizado lo provee.
