Sintonizador de FM

El sintonizador de FM interno permite realizar mediciones sobre la onda de radio recibida.
Se accede desde el menú lateral del modo SETUP, en la opción FM RECEIVER – ANALYZER.
  • Usualmente la emisora sintonizada es la misma en la que trabaja el procesador.
  • También puede sintonizarse cualquier otra emisora para visualizar sus valores.
El sintonizador está asociado a un monitor de modulación, que muestra en tiempo real distintos aspectos de la transmisión, analizando la señal de RF recibida.
Las mediciones solo son válidas cuando la estación está correctamente sintonizada.
  • Si el nivel de RF es menor a 40 dB o el multipath supera el 10%, las mediciones no son válidas.
  • En esas condiciones, los campos de datos aparecen oscurecidos.

​
Controles del sintonizador

  • ON/OFF → enciende o apaga el sintonizador de FM.
    Si la recepción es muy mala, el equipo lo apaga automáticamente.
  • FREQ → ingresar la frecuencia de la emisora (MHz, usar punto decimal, ej. 95.9).
    • Escribir el valor con el teclado y confirmar con ENTER.
    • Si estaba apagado, el sintonizador se enciende.

​
Parámetros de recepción

  • Reception Quality: Indicadores de validez de la recepción:
    • Señalan si la calidad de señal permite mediciones confiables.
    • En caso contrario, se muestran las variables fuera de rango: RF low level, Multipath, Noise, Adjacent channel interference.
  • La calidad de recepción depende de la antena conectada.
    (Ver sección Antena receptora de FM).
  • RF LEVEL → nivel de señal RF en la antena. Debe ser > 40 dB.
  • Multipath → porcentaje de distorsión por reflexiones. Debe ser < 10%.
  • Band Type → tipo de banda de FM según la región.
  • RBDS Mode → activa el sistema RBDS (versión de RDS utilizada en EE.UU.).

​
DIAL SCAN

Herramienta que explora la banda de FM en pasos de 100 kHz y genera un gráfico con la intensidad de señal de cada emisora detectada. 542 DIAL SCAN Pn

​
Análisis de transmisión

​
Mediciones de FM

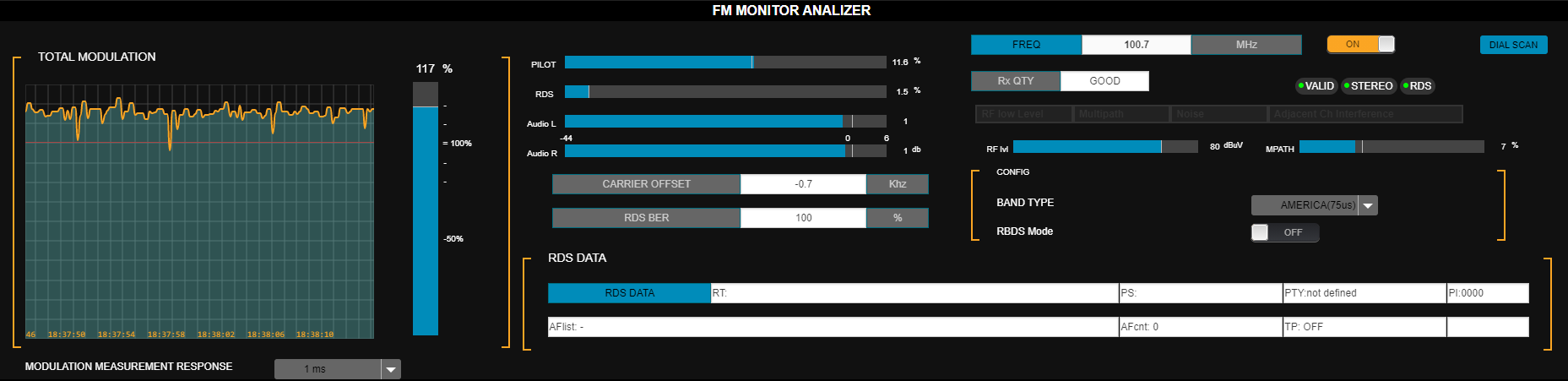

Monitoreo de los parámetros medidos sobre la señal sintonizada: 542 FM ANALYZER Pn
  • TOTAL MODULATION → nivel de modulación de FM medido sobre la señal sintonizada.
  • MODULATION MEASUREMENT RESPONSE → tiempo de integración de la medición:
    • Instantánea
    • 125 µs (recomendado para pico)
    • 250 µs
    • 500 µs
    • 1 ms
      La integración apropiada depende de las normas de cada región.
  • PILOT → % de modulación del tono piloto (default: 9%).
  • RDS → % de modulación de subportadora RDS (default: 4%).
  • AUDIO L/R → nivel de audio (dBFS).
  • CARRIER OFFSET → desviación de la portadora (kHz).
  • RDS BER (bit error ratio) → calidad de datos RDS.
    • 0% = sin errores.
    • 100% = datos ilegibles.
  • RDS DATA → textos transmitidos por RDS.

​
Separación de canales, distorsión y SNR

El sistema mide:
  • Separación de canales.
  • Distorsión armónica + ruido (THD+N).
  • Relación señal-ruido (SNR).

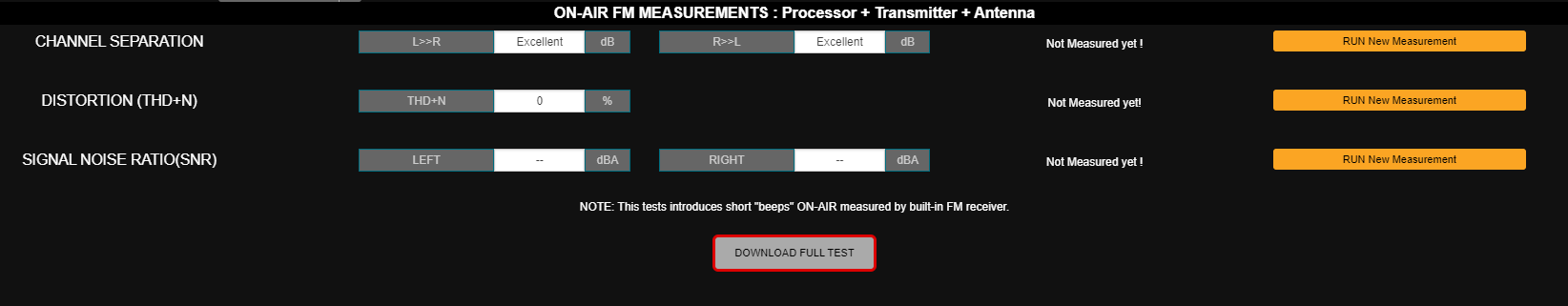

542 FM Measurrements Pn Estas mediciones contemplan el conjunto completo: procesador + codificador estéreo + transmisor + antena.
  • Se pueden hacer remotamente, sin interrumpir la transmisión.
  • En el proceso:
    • Se inyecta un tono audible muy breve (~250 ms).
    • Para SNR, se silencia la señal de aire por 2 segundos.
Procedimiento
  • Pulse la opción RUN new measurement que se muestra a la derecha del parámetro.
  • Esto ejecuta la medición para ese parámetre y el resultado aparece en pantalla.
Escala para separación de canales
Separación (dB)Evaluación
> 40 dBExcellent
35 a 40 dBVery good
30 a 35 dBGood
25 a 30 dBFair
< 25 dBPoor
La separación puede optimizarse desde los controles avanzados del codificador estéreo.
Ver Medición y ajuste de la separación de canales.

​
Reporte técnico de transmisión

  • El botón DOWNLOAD FULL TEST ejecuta todas las mediciones y genera un archivo de texto con los resultados, incluyendo los valores del Analizador FM.
  • El archivo se guarda en la carpeta de descargas del navegador.
  • Este reporte puede enviarse a Soporte Técnico para diagnóstico remoto.
  • Si el sintonizador está apagado, no es posible generar reportes. Para encenderlo: pulse ON/OFF y espere a que se estabilicen los valores.
El reporte introduce breves tonos audibles al aire durante las mediciones.
