Introducción

Las etapas de procesado se acceden desde la pantalla SETUP, opción **PROCESS **del menú lateral.
  • Las distintas etapas se muestran agrupadas en solapas (tabs).
  • El orden de izquierda a derecha corresponde al orden real de interconexión, con excepción de WIZARD, que no es una etapa de procesado en sí misma.
Etapas disponibles:
  1. WIZARDS
  2. ENHANCERS
  3. ENHANCER EQ
  4. AGC
  5. MULTIBAND AGC
  6. MULTIBAND LIMITER
  7. MIX & CLIPPER – FINAL LIMITER

​

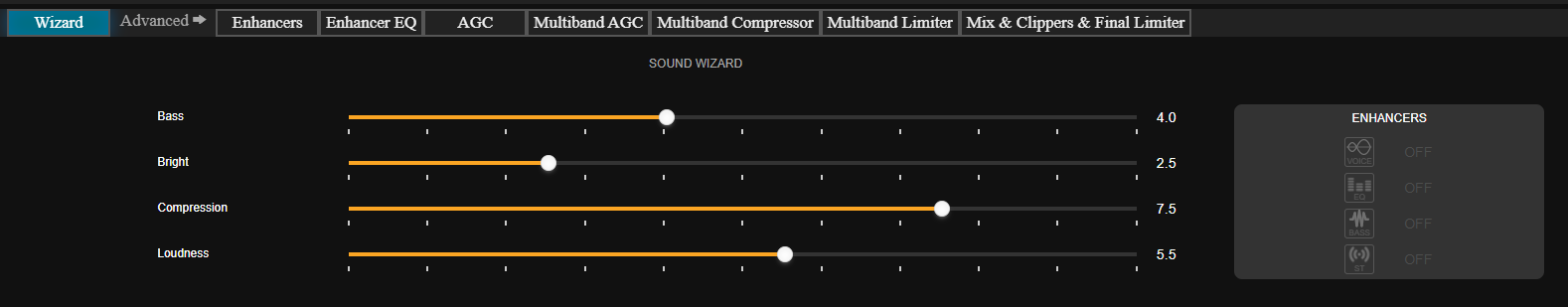

WIZARD

Los controles WIZARD trabajan sobre los presets de usuario.
Permiten cambiar rápidamente el carácter del sonido y crear nuevos presets sin necesidad de modificar cada etapa individual.
  • No se requieren conocimientos avanzados.
  • Relacionado: ver Gestión de presets.
Funciones principales:
  1. Modificar el carácter de un preset en cuatro aspectos esenciales:
    • BASS
    • BRIGHT
    • COMPRESSION
    • LOUDNESS
  2. Conmutar y ajustar en forma básica los ENHANCERS:
    • Voice Symmetrizer
    • EQ
    • Bass Enhancer
    • Stereo Enhancer
Cada control WIZARD modifica múltiples parámetros en distintas etapas de forma sincronizada. 542 Procesado Wizards Pn

​
Interacción entre controles

  • Los cuatro controles están relacionados: un mismo parámetro puede ser afectado por más de un control.
  • Cuando se mueve un control, se recalculan las posiciones de los demás.
  • Al cargar un preset, los controles se posicionan de acuerdo al ajuste del mismo.
Esto permite visualizar de un vistazo las características sonoras de cada preset y compararlos.

​
Consejos de uso

  • Usar los WIZARD para cambios moderados.
  • Partir siempre de un preset cercano al resultado buscado.
    • Ejemplo: si se busca máxima sonoridad, no partir de un preset suave y subir al máximo LOUDNESS.
    • Se recomienda partir de un preset tipo MaxLoudness, ya optimizado para ese objetivo.
Usuarios avanzados pueden ajustar cada etapa individualmente para mayor precisión en el sonido.

​

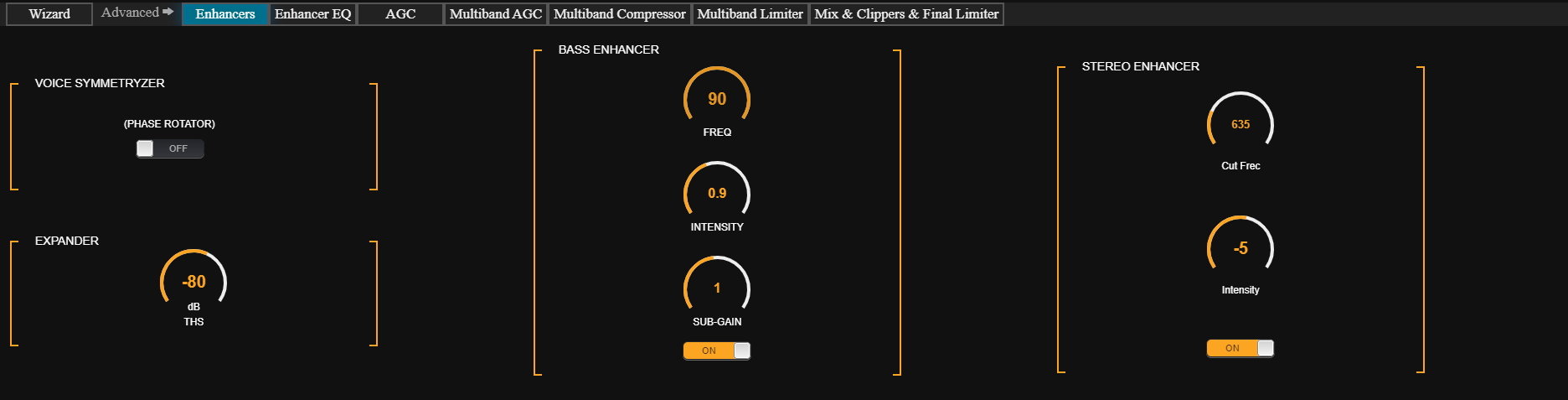

Enhancers

542 Procesado Enhacer Pn

​
Voice Symmetrizer

La voz humana es asimétrica debido a la naturaleza de las cuerdas vocales (pulsos triangulares asimétricos). Esta asimetría se mantiene tras el filtrado de las cavidades vocales. Como resultado, al pasar por un compresor:
  • Una polaridad llega al 100%, mientras que la opuesta rara vez supera el 50%.
  • La voz se percibe menos intensa que la música, que es más simétrica.
Para corregir este fenómeno sin alterar la calidad sonora se emplean simetrizadores de pico.
Técnica basada en descubrimientos del Dr. Kahn y desarrollada por el Ing. Oscar Bonello.
Referencia: Journal of the AES, Vol.24, Nº5.

​
Expander

  • Su objetivo es mejorar la relación señal/ruido (S/N) del sonido al aire.
  • La compresión multibanda aumenta la sonoridad, pero reduce la S/N.
  • Sin expansor, en las pausas largas de voz podría escucharse el piso de ruido.
Control disponible:
  • THS (Threshold/Umbral): ajusta en dBFS el nivel a partir del cual el expansor comienza a reducir ganancia.

​
Bass Enhancer

  • Refuerza medios-graves (50 – 300 Hz), mejorando presencia en parlantes pequeños.
  • A diferencia de un EQ, sintetiza y agrega armónicos a partir de las frecuencias más bajas.
Controles:
  • FREQUENCY: frecuencia de corte del filtro pasa-bajos (define rango de armónicos).
  • INTENSITY: cantidad e intensidad de armónicos generados.
  • SUB-GAIN: nivel de graves sintetizados agregados a la señal.
Al usar conmutación de presets para voces, conviene que los ajustes de música y voz tengan BASS ENHANCER en la misma condición (activo o desactivo).

​
Stereo Enhancer

  • Aporta un sonido más envolvente, destacando la emisora frente a transmisiones convencionales.
  • Este efecto contribuye a aumentar la sonoridad percibida por el oyente.
  • El efecto se percibe con mayor claridad en auriculares.
  • Usa un algoritmo de expansión estéreo para simular sonido envolvente en sistemas de dos canales.
Controles:
  • Cut Freq (Hz): frecuencia de corte del filtro pasa-bajo que define el rango de señal desplazada en fase. La audición es más sensible a diferencias de fase por debajo de 2000 Hz → si se incrementa la diferencia de fase se amplía la imagen estéreo.
  • Intensity: nivel de señal expandida sumada al audio original.
En presets conmutados para voces, conviene que música y voz mantengan el Stereo Enhancer en la misma condición (habilitado/deshabilitado).

​

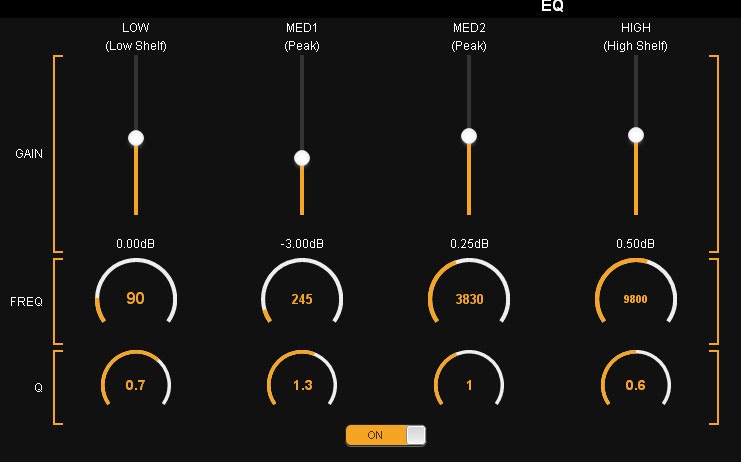

Enhancer EQ

542 Procesado E Qparametrico Jp Ecualizador paramétrico de 4 bandas. Las correcciones deben aplicarse sobre rangos más pequeños que la banda de procesado global (LOW, MID1, MID2, PRES, HI). Especial cuidado en frecuencias < 800 Hz (LOW y M1). Factor Q de referencia:
  • Q=3 → ancho ≈ ½ octava.
  • Q=4 → ancho ≈ ⅓ de octava.
Ejemplo: Atenuación –3 dB centrada en 250 Hz con Q=2 → ancho de 125 Hz. Esa frecuencia cae dentro de M1 (125 – 800 Hz).
  • La corrección afecta ≈ 50% de esa banda (125–375 Hz).
  • Con Q más alto, la corrección es más específica.
  • Con Q=0.5 → ancho de 500 Hz, afectando LOW y M1.
En algunos casos puede ser preferible aplicar la corrección desde el EQ paramétrico o desde el EQ de densidad multibanda, según el efecto buscado.
Ambos producen resultados sutilmente distintos.

​
Recomendaciones

  • Usar el EQ paramétrico para cortes o realces muy puntuales.
  • El perfil global de ecualización debe definirse con el AGC multibanda y el EQ de densidad.
