Desde el display

Configuraciones desde el frente del equipo

​

Control desde el panel frontal

Los aspectos esenciales del 542APC se pueden definir directamente desde el frente del equipo.
La unidad presenta una pantalla OLED y una rueda de comando con función pulsador.

1. Girando la rueda se navegan las opciones.
2. Pulsando la rueda se accede a las opciones de una pantalla.
3. Girando nuevamente se navegan las opciones dentro de esa pantalla.
4. Para modificar una opción:
   • Pulse la rueda sobre la opción.
   • Gire para cambiar su valor o estado.
   • Pulse nuevamente para confirmar.
5. Para salir, seleccione BACK y confirme.

---

​

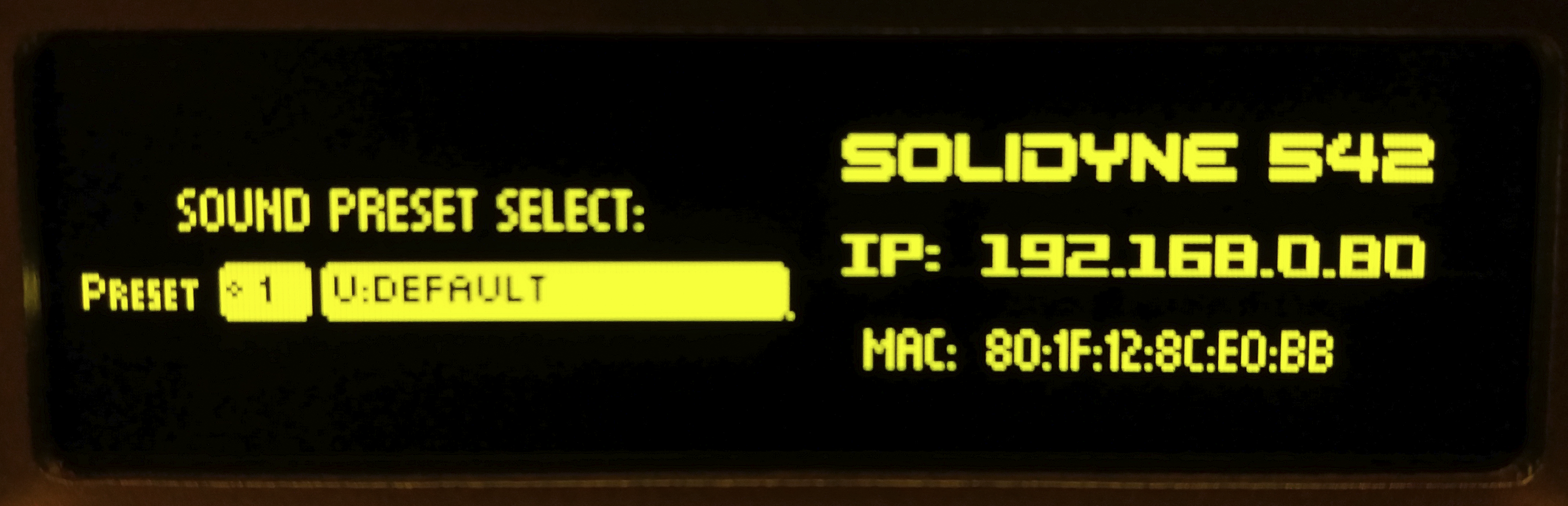

Pantalla inicial y presets

• Al encender, aparece por unos segundos la pantalla de inicio con la versión de firmware.

• Luego se muestra la dirección IP, la MAC y el preset de procesado actual.



Para cambiar presets:

1. Pulse la rueda.
2. Gire para navegar entre los 32 presets (16 de fábrica + 16 de usuario).
3. Pulse la rueda para confirmar.

---

​

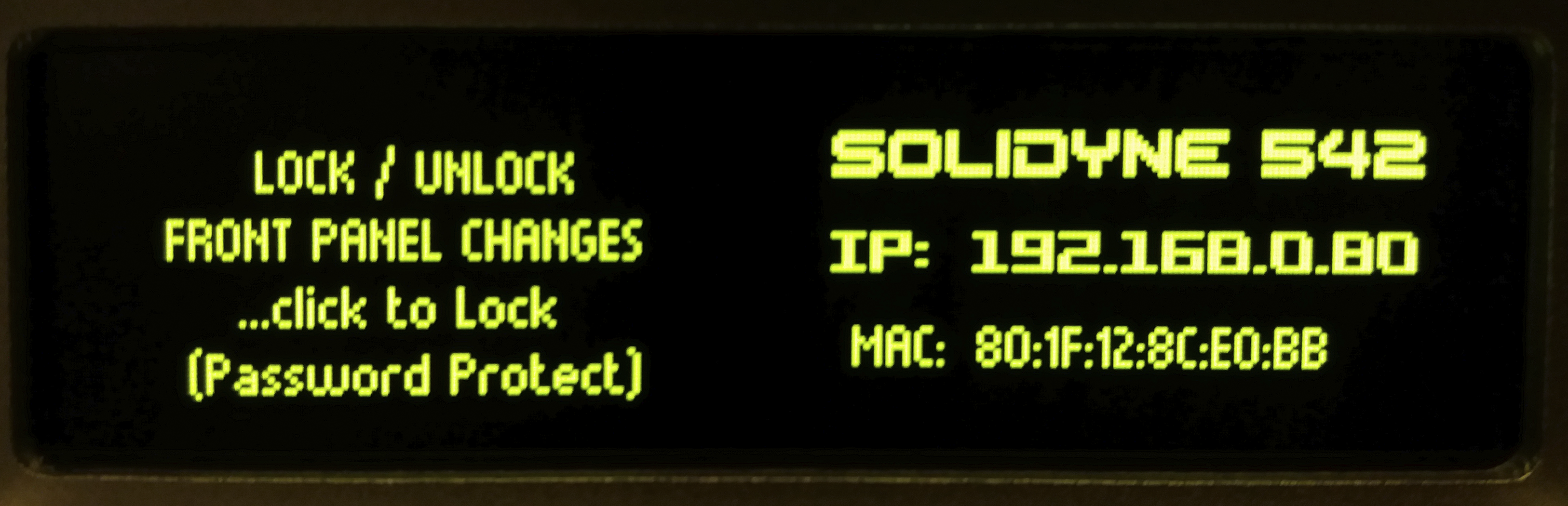

Pantalla de bloqueo (LOCK)

La pantalla LOCK se accede girando la rueda desde la pantalla inicial.
Permite activar/desactivar el acceso por contraseña.

• Para bloquear, seleccione LOCK y pulse.
• Para desbloquear, pulse nuevamente sobre LOCK.
  • Si está activa la contraseña, será solicitada (predeterminada: 1234).

Cuando el equipo está bloqueado, se pueden navegar pantallas pero no modificar opciones.

---

​

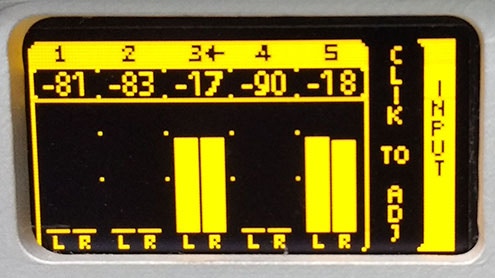

Pantalla de entradas (INPUTS)

Muestra el nivel de señal de todas las entradas.
La entrada activa se indica con una pequeña flecha a la derecha del número de entrada.
Predeterminada de fábrica: Analógica XLR.

​

Cambiar la entrada (desde panel frontal)

1. Gire la rueda hasta visualizar INPUT.
2. Pulse la rueda para cambiar la entrada activa.
3. Gire para elegir la entrada (ejemplo: 2:ANALOG2).
4. Pulse para confirmar.
5. La entrada activa queda indicada con una flecha.
6. El ajuste de ganancia se realiza desde CONFIGURACIÓN.

---

​

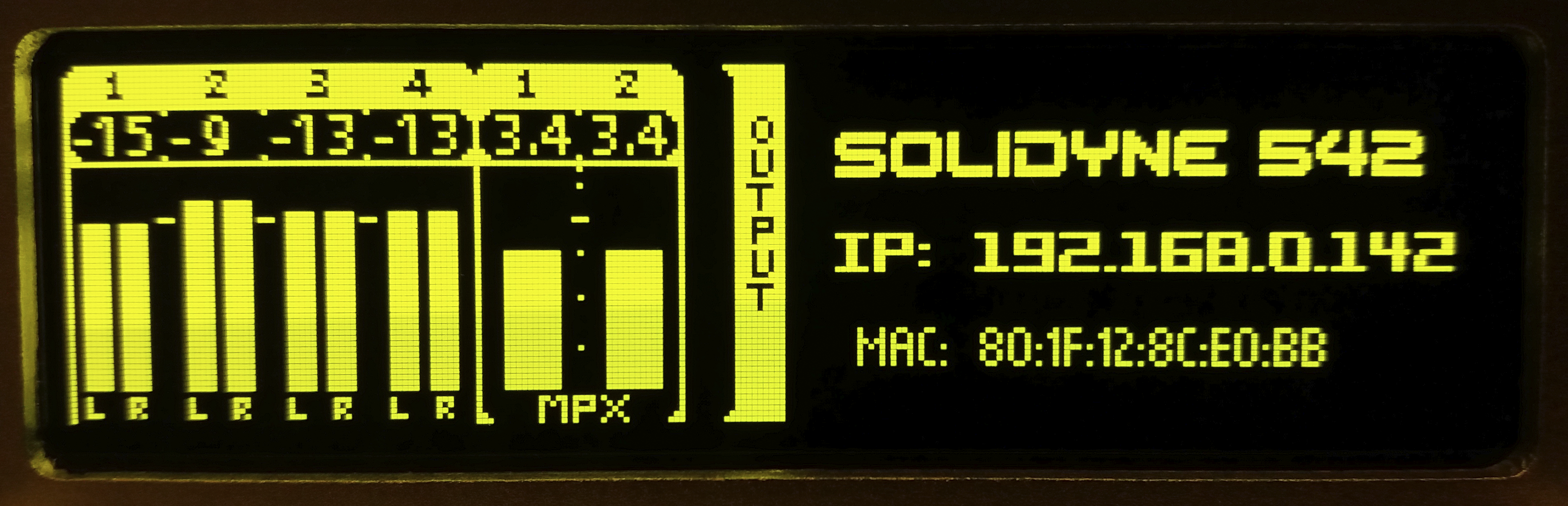

Monitor de salidas

Muestra el nivel de señal en cada salida.
El ajuste de niveles se realiza desde el menú SETUP, con procedimiento similar al de entradas.

---

​

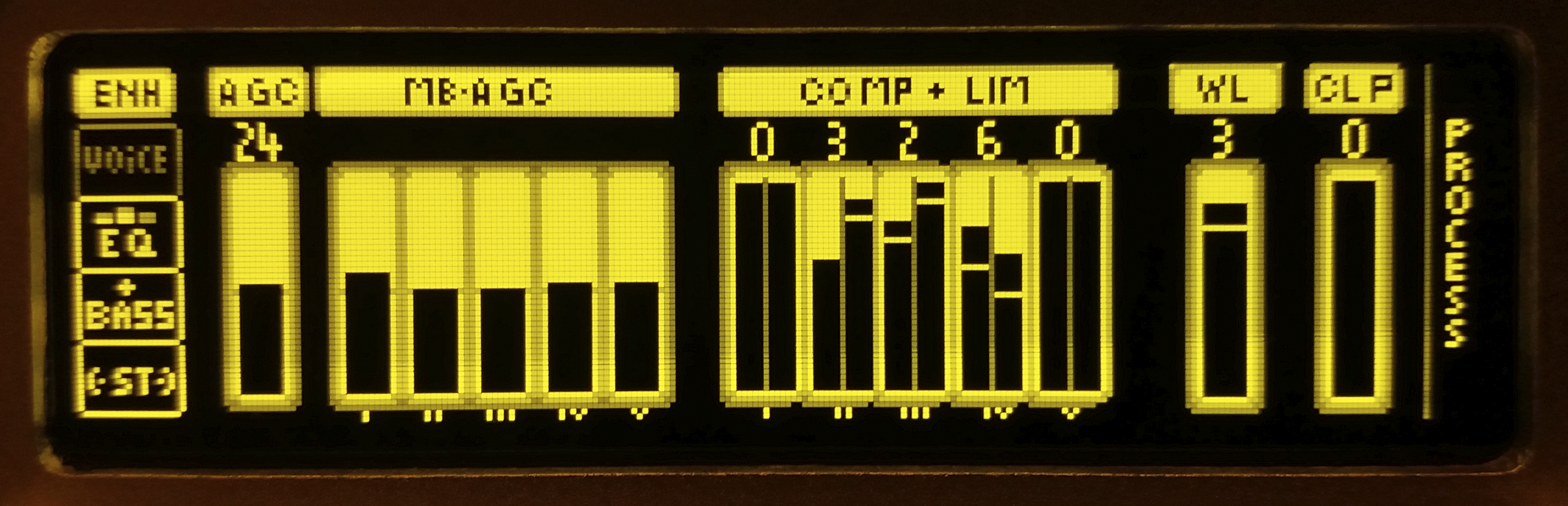

Monitor de procesado

Muestra la acción de los procesadores internos.

• AGC de banda completa y multibanda
• Compresores y limitadores multibanda
• Limitador de banda ancha
• Recortador final

Los parámetros de procesado se ajustan únicamente desde las pantallas de control web.

---

​

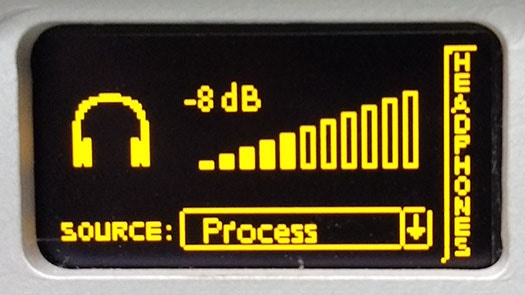

Auriculares

Permite ajustar el nivel de auriculares.

• Gire la rueda para modificar directamente el volumen.

Fuentes de señal disponibles:
a) Entradas analógicas o digitales
b) Sintonizador FM interno
c) Salida del AGC
d) Audio final procesado (con de-énfasis)

Para cambiar la fuente:

1. Pulse la rueda.
2. Gire para seleccionar la fuente.
3. Pulse para confirmar.

Para **salir **de la pantalla HEADPHONES:

• Mantenga pulsada la rueda hasta que aparezca un menú emergente con opciones.

---

​

Configuración de sistema (SETUP)

Desde el panel frontal se pueden editar las principales configuraciones del equipo.

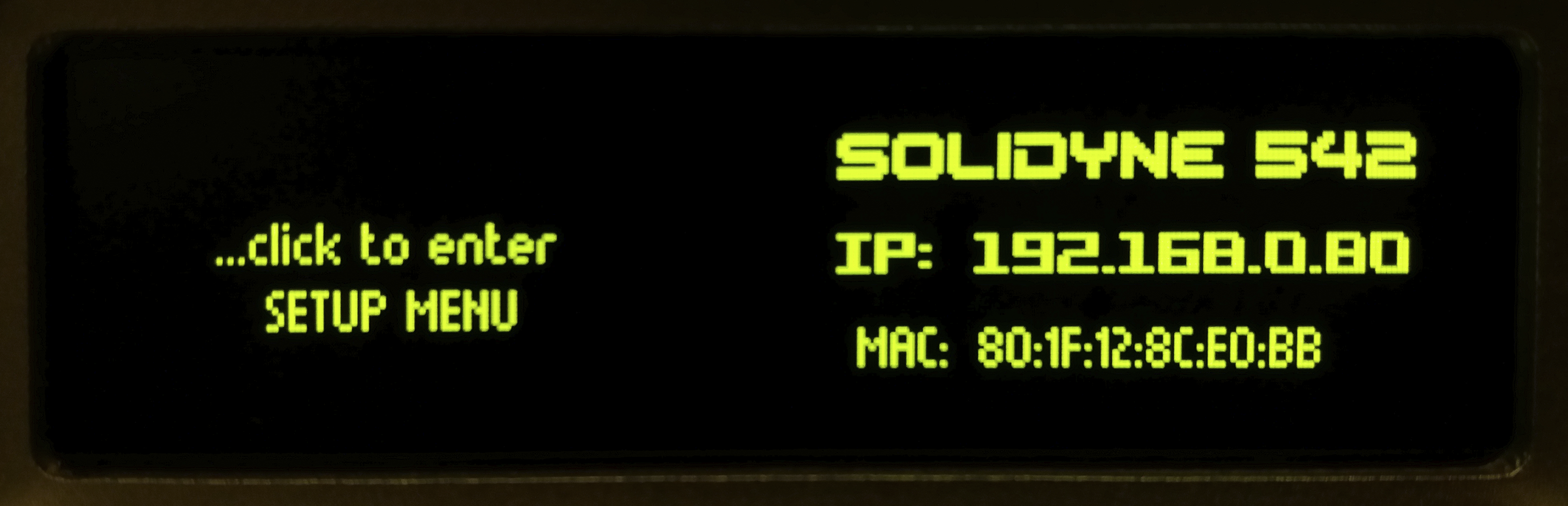

1. Gire la rueda hasta visualizar SETUP MENU.

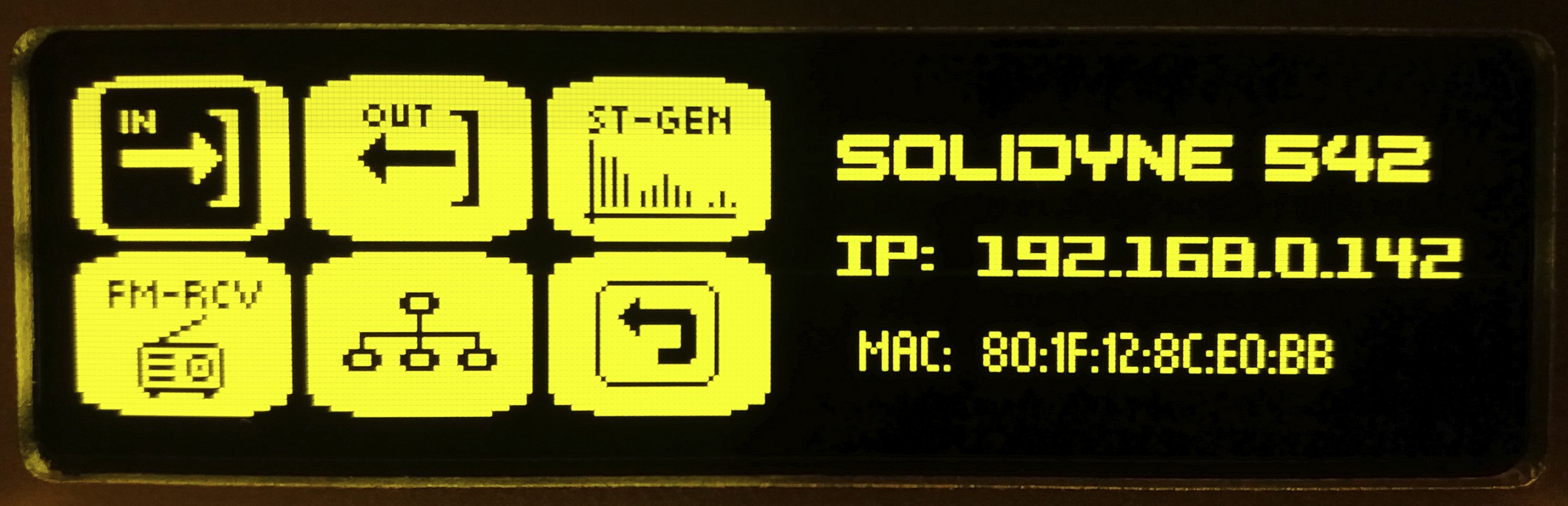

2. Pulse para visualizar las opciones.



​

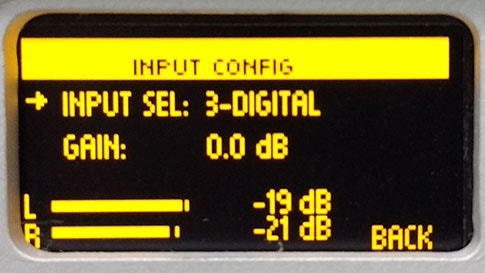

Configuración de entrada

• INPUT SEL: selecciona la entrada activa.

• GAIN: ajusta la ganancia de la entrada activa en un rango de ±14 dB.

  • Nivel +4 dBu equivale a –18 dBfs (AES K18), con 18 dB de headroom.
  • Ajuste la ganancia para que los picos a0 VU en la consola estén entre**–22 y –9 dBfs ** en el indicador del procesador.


Para modificar la ganancia:

1. Gire la rueda, seleccione IN y pulse.
2. (Opcional) Para cambiar la entrada, girar la rueda, seleccionar INPUT SEL y pulsar. Girar hasta visualizar la entrada deseada y pulsar para confirmar.
3. Seleccione GAIN y pulse.
4. Gire para ajustar ganancia.
5. Pulse para confirmar.
6. Seleccione BACK para salir.
7. Gire hasta BACK en el menú SETUP para finalizar.
8. Los cambios se guardan automáticamente.

​

Configuración de salidas

• OUTPUT ADJ: permite elegir una salida.
• GAIN: ajusta el nivel de la salida seleccionada, con procedimiento similar al explicado para las entradas.

​

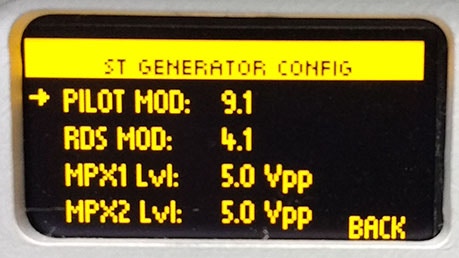

Generador estéreo

Permite ajustar:

• Nivel de sub-portadora piloto ST
• Nivel de sub-portadora RDS
• Niveles de MPX-1 y MPX-2 (volts pico a pico).

​

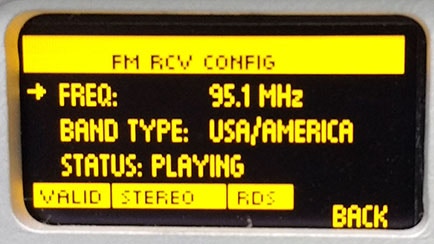

Receptor de FM

Permite ingresar:

• Tipo de banda FM
• Frecuencia a sintonizar

​

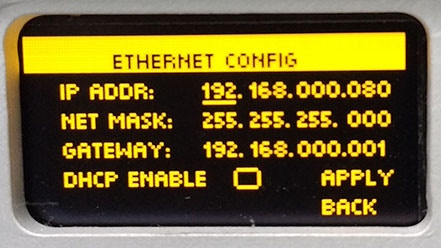

Configuración Ethernet

Configura el puerto Ethernet de control remoto.
De fábrica: DHCP activado.
La IP asignada se muestra en la pantalla de inicio.

---

​

Monitor de FM

El sintonizador interno permite analizar parámetros de la transmisión.

Pantallas disponibles:

• FM MONITOR
• FM MODULATION MONITOR
• RDS ANALYZER
