Recomendaciones para el montaje

  • El equipo está diseñado para montaje en un rack estándar de 19”. Requiere 1U de altura.
  • Si coloca el equipo sobre un estante u bandeja, colocar en la base los topes de goma suministrados de fábrica.
  • No colocar la unidad sobre una superficie o estante inestable; podría caerse, causando daños a personas y al equipo.
  • La temperatura ambiente debe estar entre 5ºC y 40ºC.
  • Evite la incidencia directa de rayos solares o la proximidad de fuentes de calor.
  • El 542APC tiene protección interna contra campos de RF, lo que permite su montaje próximo a transmisores.
  • Evite la presencia de campos electromagnéticos fuertes (transformadores, motores, etc).
Ubique el equipo en una superficie estable y en un ambiente controlado. Evite calor directo, campos electromagnéticos y vibraciones.

​
Montaje en rack

  • El equipo no utiliza ventilación forzada. Se recomienda dejar una unidad de espacio libre por debajo y sobre el procesador para facilitar la disipación de calor.
  • Utilice siempre tornillos de cabeza plana con arandelas flexibles (plástico o goma).
  • Ajuste primero los tornillos inferiores y luego los superiores, para evitar que el peso de la unidad genere palanca sobre los ángulos superiores.
  • No aplique demasiada fuerza al ajustar. Una leve presión es suficiente para fijar el equipo.
Excesiva presión sobre los tornillos puede deformar o incluso quebrar los ángulos del panel frontal.

​
Alimentación

  • El equipo trabaja con **selección manual de tensíon **entre 200/240V o 100/130V.
    Verifique la posición correcta de la selectora de voltaje en el panel trasero.
  • La tensión de red debe mantenerse dentro de un margen de variación menor al 10%.
    En caso contrario, use estabilizadores de acción rápida (ferroresonancia o electrónicos).
  • El encendido se realiza desde el interruptor principal.
  • La unidad posee un fusible general de 1A.
No utilice adaptadores que anulen la clavija de conexión a tierra del cable Interlock.
Toda la instalación debe contar con una toma a tierra adecuada.
Se recomienda seguir las normas de conexión a tierra de la región.
  • EE.UU.: NEC Artículo 810; ANSI/NFPA Nº 70-1984
  • Argentina: IRAM 2379 y 2281-3
El cable de alimentación no debe instalarse junto a cables de audio, especialmente si transportan audio analógico.

​

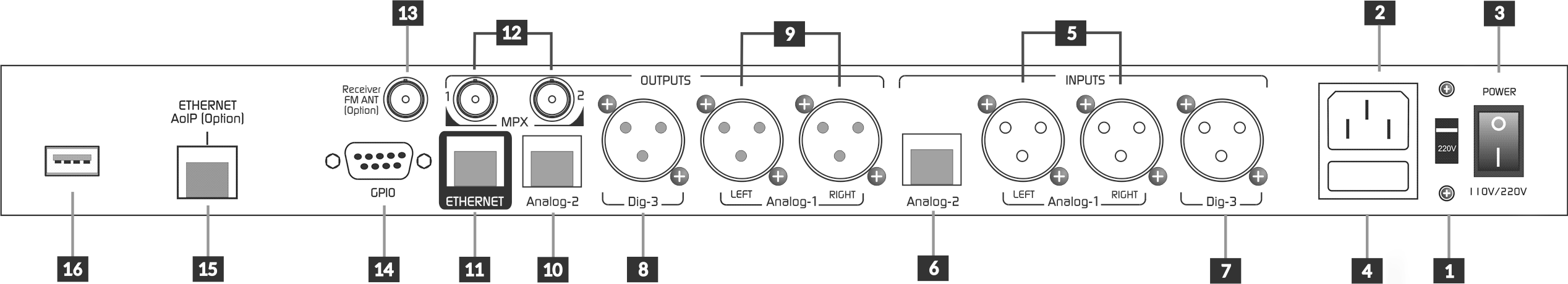

Conectores en el Panel Trasero

542 Rear Pn
  1. Llave de **selección de tensión **de red.
  2. Interlock de alimentación.
  3. Llave de encendido.
  4. Fusible general (1A)
  5. Entradas analógicas balanceadas XLR.
  6. Entradas analógicas balanceadas RJ45
  7. **Entrada digital **AES3
  8. **Salida digital **AES3
  9. Salidas analógicas balanceadas XLR
  10. Salidas analógicas RJ45 (no es balanceada)
  11. Puerto Ethernet para control vía web.
  12. Salidas compuesta **MPX **para FM (niveles independientes) (BNC)
  13. **Antena **externa para el sintonizador (BNC)
  14. **GPIO **(DB9)
  15. Puerto Ethernet para enlace por audio stream
  16. Reservado futuro uso.

​
Antena receptora de FM

El receptor interno del 542APC permite:Sintonizar la transmisión de cualquier emisora.Visualizar el nivel de modulación, niveles de audio e información RDS, entre otros parámetros.

​
Conexión de antena

El conector Receiver FM ANT es de tipo BNC. De fábrica se suministran dos antenas:
  • Mini-antena telescópica extensible
    • Adecuada para la mayoría de las instalaciones.
  • Micro-antena BNC
    • Recomendable cuando la intensidad de campo de RF es muy elevada.
    • La antena telescópica podría ocasionar saturación del sintonizador (el indicador RF LVL del FM Monitor Analyzer se fija en 100 dBuV).
    • En ese caso se debe usar la micro-antena BNC de menor ganancia.

​
Antenas externas

Dependiendo de las condiciones de instalación (ubicación del equipo, distancia a la planta transmisora, etc.), puede ser conveniente instalar una antena de FM externa.
Las antenas externas no están incluidas con el equipo.
