Fuente de alimentación

La DX816/822 trabaja con alimentación externa. Se incluye una fuente conmutada 90-240 V, que opera con cualquier red eléctrica, incluso en zonas con grandes variaciones de tensión. Entrega 28 VCC regulados.
Se recomienda usar siempre la fuente original suministrada por Solidyne.

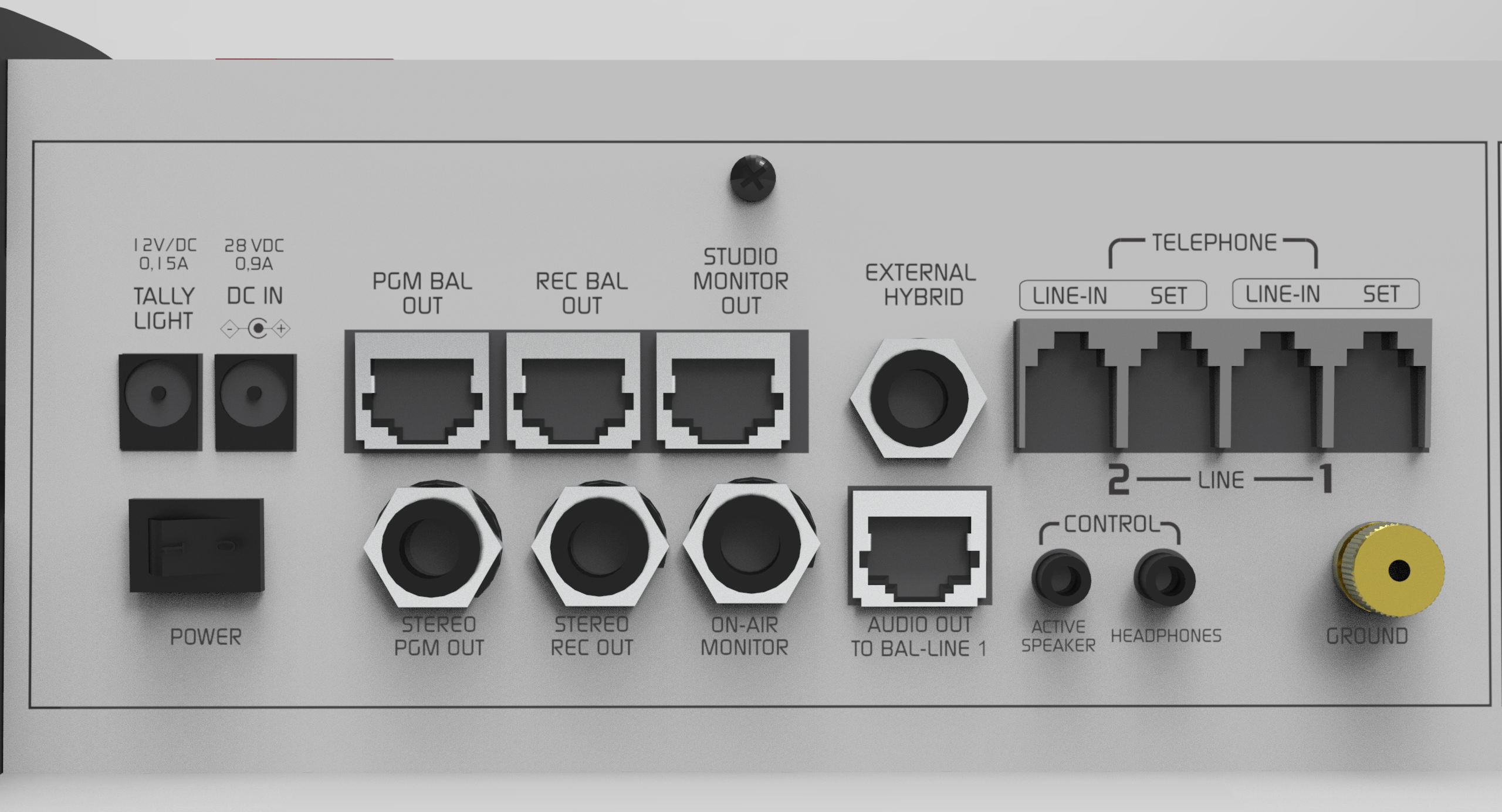

En el panel trasero se ubica la entrada de alimentación DC IN, con conector tubular pin positivo de 1,8 mm. 816 Trasero Fuente Pn La conexión a tierra se realiza mediante un borne de bronce que asegura la puesta a tierra de chasis. Utilice cable de sección 2 mm conectado a una jabalina de cobre enterrada.
Recomendación general de puesta a tierra para una emisora de FM

​

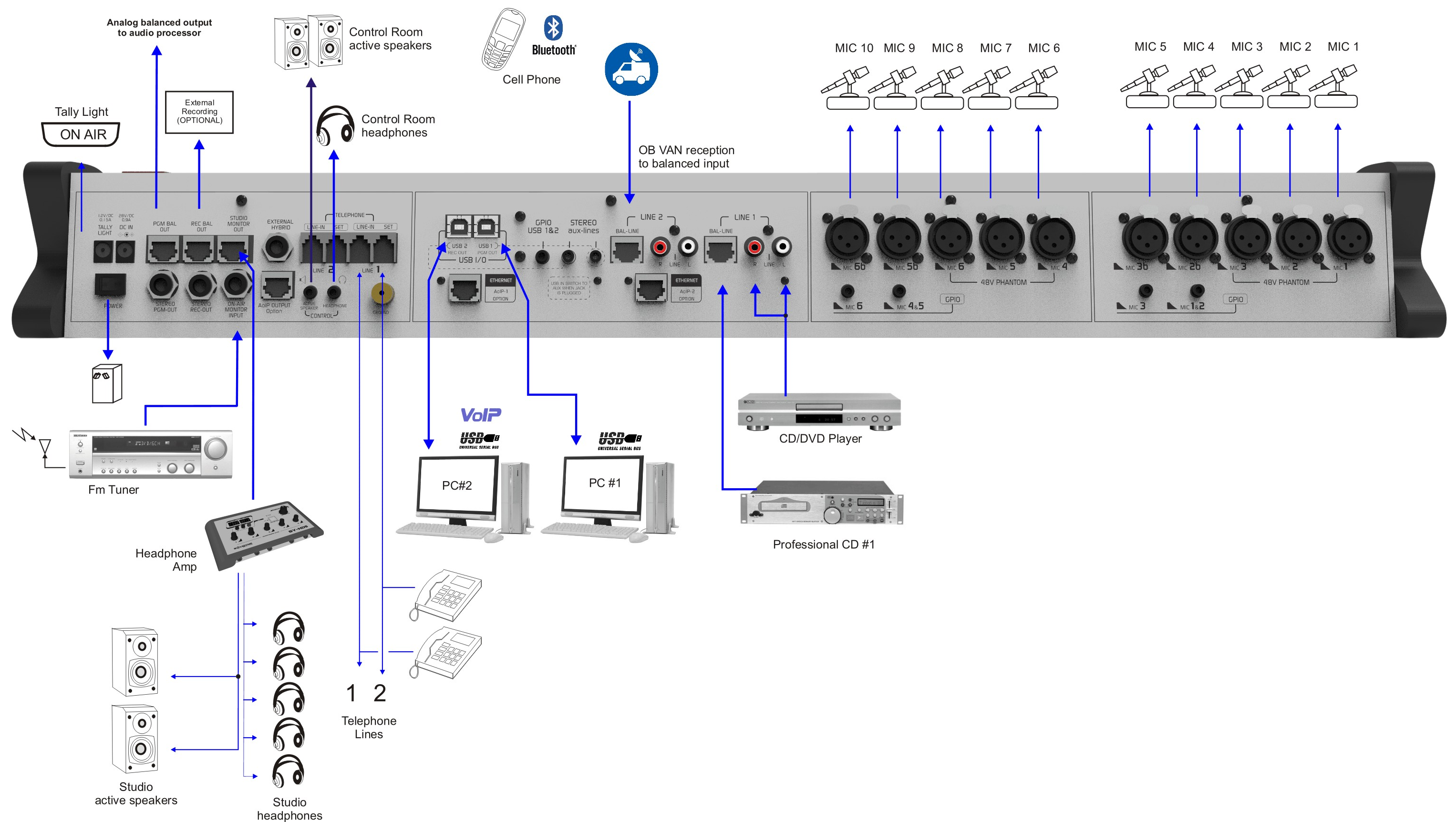

Diagrama general de conexiones

816 Diagrama Pn

​
Conectores RJ45

Con el advenimiento del audio sobre IP (AoIP), diversos fabricantes adoptamos el uso de conectores RJ45 y cable multipar blindado para reemplazar conectores de audio tradicionales.
  • Un único conector RJ45 contiene dos líneas balanceadas, reduciendo el tamaño del panel trasero y la cantidad de conectores.
  • El uso de cable estructurado facilita la instalación entre equipos distantes en cualquier parte del mundo, gracias a la amplia disponibilidad de componentes y herramientas de armado utilizadas en redes de datos.
  • Se eliminan soldaduras, simplificando y acelerando el cableado.
En el extremo del cable multipar, la conexión a los dispositivos de audio (micrófonos, parlantes, interfaces) sigue realizándose con conectores de audio estándar.
Para ello, los tramos RJ45 terminan en conectores balanceados adecuados al equipo de destino. Las entradas balanceadas de la consola Solidyne DX816/822 utilizan conectores RJ45 y se cablean con multipar CAT-5 blindado (STP). El kit de conexiones Solidyne MNGX816 incluye todos los cables necesarios para entradas y salidas balanceadas con RJ45, garantizando confiabilidad y evitando errores de conexión.
Las conexiones de audio RJ45 de Solidyne son compatibles con el estándar StudioHub (www.studiohub.com).
