Monitoreo en Cabina de Control
Las salidas **CONTROL **presentan conectores TRS hembra de 1/8” (mini-jack) para parlantes y auriculares. La salida de parlantes trabaja con nivel nominal de 0 dBu, diseñada para conexión de monitores activos.En la sección MONITOR del panel de la consola se encuentran los controles para asignación de señales y nivel, para los altavoces y los auriculares.
La salida Control Speaker se silencia automáticamente al activar Talk-back, evitando acoples con el micrófono de órdenes.
Monitoreo en el Estudio
La consola entrega señales de monitoreo hacia el Estudio mediante STUDIO MONITOR OUT, con conector RJ45. La conexión se realiza con cable STP RJ45-RJ45 (pin a pin) hacia las cajas de monitoreo opcionales Solidyne Studiobox HD3/HD5.Esta salida no debe conectarse con cables RJ45 usados para salidas de audio.
No es compatible con el estándar StudioHub.
No es compatible con el estándar StudioHub.
- Los parlantes del Estudio se silencian automáticamente al abrir micrófonos.
- La señal para auriculares nunca se silencia. Reciben siempre la señal asignada en consola y el audio del micrófono de órdenes (talk-back).
Monitoreo en cabina única
Cuando la consola se utilice en un estudio integrado o de cabina única, conviene conectar los altavoces a la salida STUDIO MONITOR.Conexión sin opcional Studiobox

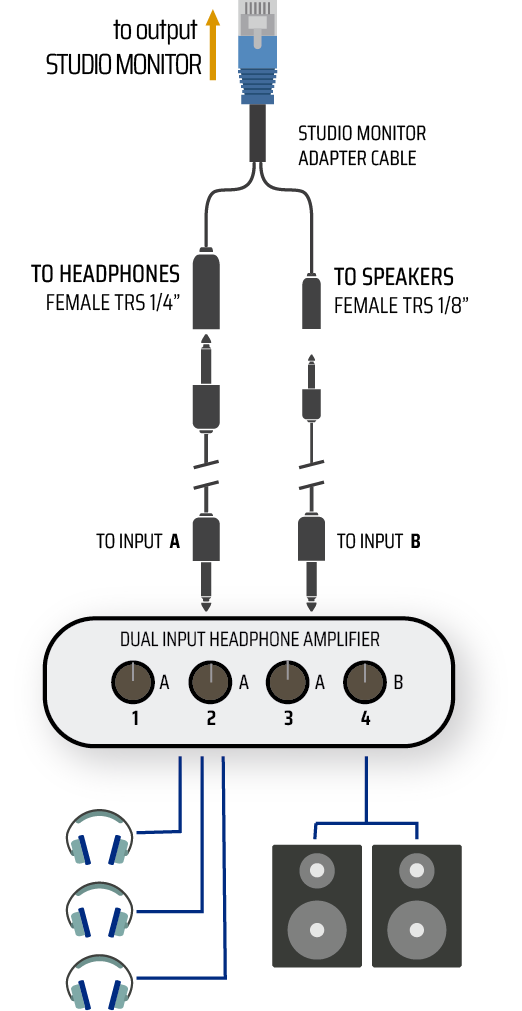

La consola se entrega con un cable adaptador en “Y” (RJ45 a doble jack TRS) para conexión de distribuidores de auriculares genéricos y parlantes potenciados.- La salida STUDIO MONITOR entrega señales a nivel fijo.
- Si no se usa Studiobox, el nivel de los altavoces se ajusta desde los controles propios de los monitores.
- Puede emplearse un distribuidor/amplificador de auriculares con doble entrada para controlar desde la mesa el volumen de los altavoces.
- Entrada A → señal para auriculares.
- Entrada B → señal para parlantes.
Studio Monitor Out
| # | Señal |
|---|---|
| 1 | Auriculares Izquierdo (+4 dBu) |
| 2 | Auriculares Derecho |
| 3 | GND |
| 4 | ON-AIR (+14 V) |
| 5 | Talkback a Cabina de Control |
| 6 | VCC + 14 V |
| 7 | Parlantes Izquierdo (+4 dBu) |
| 8 | Parlantes Derecho |
Chasis = GND
