Monitor Section

Esta sección contine los controles:
  • Studio Monitor: determina qué señal se escuchará en los parlantes monitores y auriculares del Estudio.
  • Control Monitor: asigna la señal a los parlantes monitores y auriculares de la Cabina de Control.
  • Control de volumen CUE.
  • Botón y micrófono de Talk-Back hacia el Estudio.
  • Botón Maestro “ON-AIR Mics”. Activa los canales de micrófono y las señales “En el AIRE”.

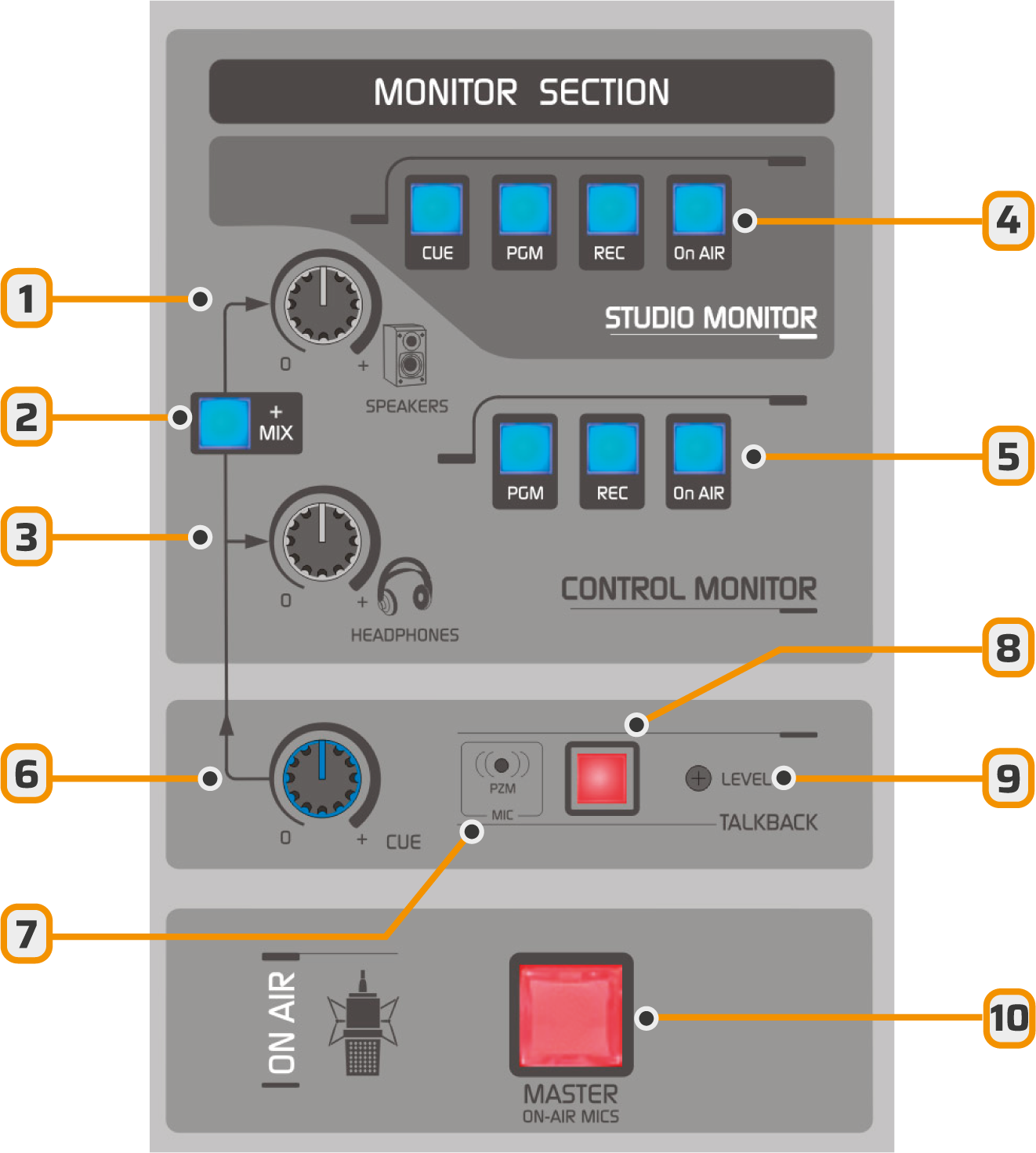

816 Op Monitoreo Pn
  1. Control de nivel de altavoces de la Cabina de Control.
  2. Suma el audio de CUE a los altavoces de Cabina de Control.
  3. Control de nivel de los auriculares del operador u operadora.
  4. Asignación de señal a la salida de monitoreo (auricualres y altavoces) en el Estudio.
  5. Asignación de señal a la salida de monitoreo (auricualres y altavoces) en Cabian de Control.
  6. Nivel con que se suma la señal CUE a los auriculares y altavoces de la Cabina de Control.
  7. Micrófono de Talk-Back (diálogo con el estudio y comunicaciones).
  8. Pulsador de Talk-Back
  9. Sensibilidad del micrófono Talk-Back
  10. Botón Maestro de micrófonos.

​
Studio Monitor

  • Ofrece cuatro fuentes de señal: CUE, PGM, REC y ON-AIR [4].
  • La consola envía señales con nivel fijo tanto a auriculares como a parlantes.
  • Para la distribución y control de nivel en el Estudio se requiere un distribuidor de auriculares, como los módulos opcionales Solidyne HD3 y HD5.
Ver conexionado en Instalación ⟶ Monitoreo

​
Control Monitor

  • El nivel de auriculares [3] y parlantes [1] se maneja con controles independientes.
  • Mediante los botones de selección [5] se elige la señal a escuchar en Control:
    • PGM: señal enviada al aire.
    • REC: señal del bus auxiliar REC.
    • ON-AIR: señal proveniente de un sintonizador externo, recomendado para monitoreo de aire.
Ajustar el volumen de parlantes monitores para un nivel confortable con el control SPEAKERS en posición central.
Si el enlace Estudio–Planta o el procesador de audio producen un retardo audible, se recomienda procesar la señal de monitoreo ON-AIR con un procesador sin retardo, conectado directamente a una salida PGM de la consola.

​
Escucha previa (CUE)

Cada canal dispone de un botón CUE que permite escuchar la señal previa al atenuador (fuera del aire). Si se activan varios CUE, las señales se suman. La señal CUE se puede enviar a:
  • los altavoces de monitoreo Control Room: pulsar el botón MIX [2].
  • los auricualres Control Room. Este envío es fijo. CUE se suma a la señal asignada por la selección de monitoreo.
  • el monitoreo del Estudio. Está disponible como una fuente de señal en STUDIO MONITOR.
El volumen CUE se controla únicamente con la perilla CUE [6], tanto en auriculares como en parlantes.
Si la perilla CUE [6] está cerrada, la señal CUE no se oirá aunque las perillas de auriculares y parlantes estén abiertas.
En cambio, si SPEAKERS [1] y HEADPHONES [3] están cerrados, CUE seguirá sonando si la perilla CUE está abierta.
Otras características:
  • El envío CUE es monoaural.
  • Para escuchar CUE de forma aislada:
    • Bajar el nivel de SPEAKERS o HEADPHONES según corresponda.
    • Liberar botones de PGM, REC y ON-AIR.
Recomendamos monitorear la señal de aire a volumen moderado y CUE con un nivel más alto, para distinguirlas claramente.

​
Órdenes al Estudio (Talk-Back)

El canal de órdenes permite al operador comunicarse con el locutor en el Estudio.
  • Presione el botón TALK-BACK.
  • El audio de programa en parlantes de Control se interrumpe para evitar acoples.
  • El operador se escucha en el canal izquierdo del Estudio.
  • El canal derecho mantiene la señal de aire, para referencia de locutores y periodistas.
  • También es posible activar CUE en el canal de micrófono para dialogar con el locutor.
El nivel del micrófono de órdenes está calibrado de fábrica.
Solo debe ajustarse si es estrictamente necesario, usando el preset LEVEL.
