Entradas de línea
Las consolas DX816/822 presentan diversos tipos de entradas, que se combinan en los diferentes canales de la consola:- BAL-LINE: entradas balanceadas.
- LINE: entradas no balanceadas.
- LINE-1 y LINE-2: ofrecen doble entrada (balanceada y no balanceada), conmutables desde el panel frontal. El control de ganancia es común a ambas entradas. Puede ser necesario reajustarlo según el equipo conectado.
Las entradas de línea no balanceadas tienen nivel nominal –10 dBV sobre 10 KΩ .
Los canales digitales USB incluyen entradas auxiliares analógicas estéreo, no balanceadas, mediante conector TRS de 3,5 mm (⅛”).
La conmutación es automática: al insertar un plug TRS, el audio USB queda silenciado.
Conexión de las entradas balanceadas
Las entradas balanceadas utilizan conectores RJ45 blindados y requieren cable multipar blindado categoría 5. Puede adquirirse el kit de cables prearmados MNGDX822, que incluye los cables necesarios para la conexión.Entradas para micrófonos
Las entradas de micrófono son balanceadas electrónicamente y utilizan conectores XLR estándar.

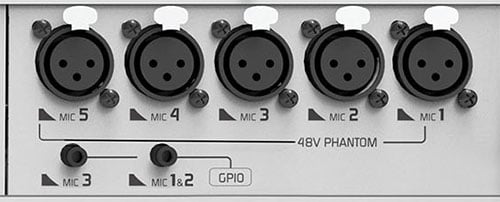

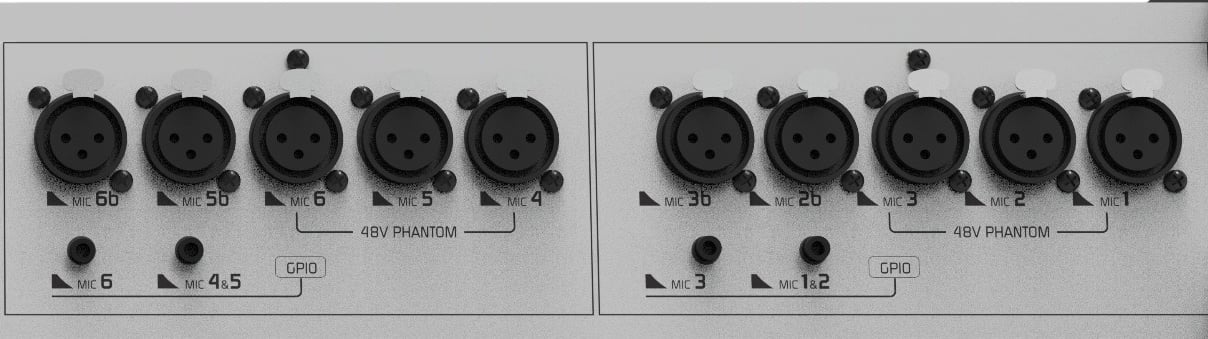

- El panel trasero presenta 5 conectores XLR.
- Las entradas MIC-4 y MIC-5 comparten el preamplificador con MIC-2 y MIC-3, respectivamente. Canal 2 y Canal 3 pueden manejar maneja dos micrófonos cada uno:
- Canal 2 ⟶ Entradas MIC-2 y MIC-4
- Canal 3 ⟶ Entradas MIC-3 y MIC-5
Alimentación “Phantom” 48V
El botón 48V en el frente del módulo activa la alimentación phantom flotante para todos los micrófonos. En el modelo DX822, un segundo interruptor conmuta la alimentación sobre las entradas MIC-6 a MIC-10.Los micrófonos dinámicos soportan alimentación phantom de 48V, por lo que es posible mezclar micrófonos dinámicos y de condensador sin riesgo.
