Conexión de líneas telefónicas

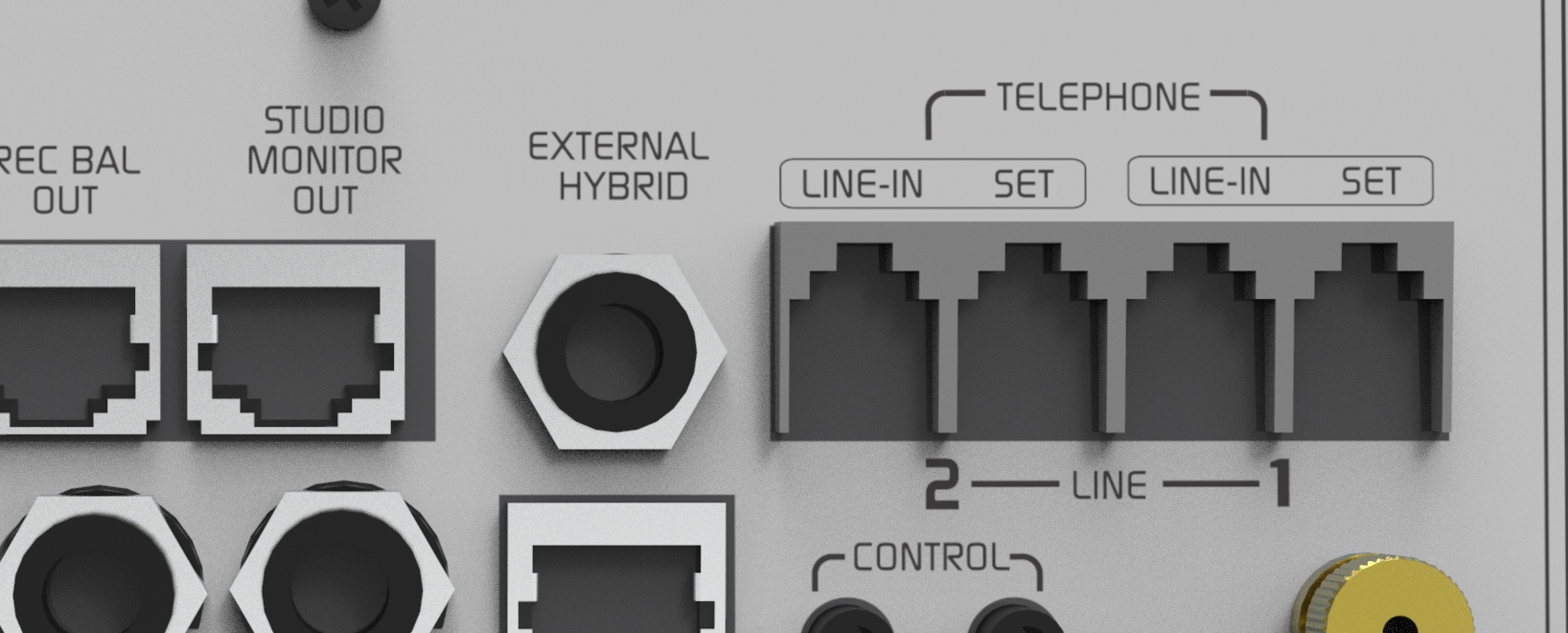

El canal de híbrido maneja dos líneas telefónicas fijas y un teléfono celular vinculado por Bluetooth. En el panel posterior de la consola hay cuatro conectores RJ11: Conectores RJ11
  • Dos líneas telefónicas (a conectar a la red pública o a una central PBX).
  • Dos teléfonos asociados (etiquetados como “SET”), generalmente usados por producción para atender llamadas.
Las líneas están protegidas contra sobretensiones (hasta 2.000 V) mediante varistores internos.
Sin embargo, es imprescindible instalar **protectores externos **gaseosos conectados a tierra de jabalina de 2 m para centrales públicas. La garantía del equipo no cubre daños por rayos.
Recomendación general de puesta a tierra para una emisora de FM

​
Ajuste de rechazo (Null)

Este ajuste aplica únicamente a las líneas terrestres. Se realiza una sola vez durante la instalación.
El rechazo evita que la señal transmitida retorne mezclada a la voz del entrevistado, mejorando la calidad del locutor local. Procedimiento:
  1. Asigne el Canal de Telecomunicaciones a la salida REC (para no ajustar al aire).
  2. Establezca una llamada y pida al entrevistado que hable.
  3. Ajuste el nivel de la lamada con el fader del Canal 8, hasta que el VUmetro REC alcanze la zona blanca.
  4. Active un canal de micrófono (sobre REC) y pida a alguien que hable desde el Estudio.
  5. Escuchando la voz local en REC gire el ajuste el control NULL en un sentido y en otro hasta encontrar el punto óptimo, que se obtiene cuando la señal local que se suma al micrófono vía híbrido es mínima.
  6. Este ajuste depende de la línea telefónica. Si cambia la línea telefónica, repita el ajuste.

​
Vincular un teléfono móvil

Cualquier celular con Bluetooth puede vincularse a la DX816/822.
La distancia máxima es de 5 m, aunque se recomienda mantener el equipo cerca (nunca sobre la consola). El teléfono registra una sola vez el código único de la consola (ID). Posteriormente, la conexión es automática al activar Bluetooth en ambos equipos.
El módulo Bluetooth recibe alimentación desde los canales USB-1 o USB-2.
Si ninguno está conectado a una PC, utilice una fuente USB externa (un cargador estándar) con el cable suministrado.

​
Procedimiento de vinculación:

816 Descripción TELCO Jp
  1. En la consola: verifique que el LED del botón CELL PHONE [3] esté apagado.
  2. Si Bluetooth está encendido (LED destellando en azul), apáguelo manteniendo presionado el botón Bluetooth [2] hasta que deje de destellar.
  3. En la consola, activar el modo “búsqueda” (a este modo se puede acceder solo si Bluetooth se encuentra apagado). Pulsar y mantener presionado el botón BLUETOOTH durante unos 10 segundos. Observará mientras presiona el botón que a los pocos segundos destella lentamente en azul y más tarde el destello se torna rápido alternando entre azul y rojo (ver modo C en tabla), indicando que DX816/822 entró en modo “búsqueda” para su reconocimiento en el móvil.
  4. En el celular: Activar Bluetooth y realizar una búsqueda de dispositivos.
  5. Cuando el móvil encuentra al Bluetooth de la consola lo muestra en pantalla como Solidyne BTM641.
  6. Conectar el móvil al dispositivo Solidyne BTM641.
  7. El dispositivo Bluetooth de la consola ya está registrado en el teléfono; no siendo necesario repetir la operación (excepto que el dispositivo Solidyne BTM641 sea desvinculado (eliminado) en el teléfono).
  8. En la consola, el boton CELL PHONE queda iluminado en azul con intermitencia lenta (modo A) indicando que está conectado al móvil.
Modos de iluminación del botón CELL PHONE [3]
ModoEstado / Descripción
A – Móvil conectadoEncendido breve (1s) en azul con apagado largo (2s). Indica que está conectado al celular sin cursar llamada.
B – Móvil no conectado / Llamada en cursoEncendido lento (2s) en azul con apagado corto (1s). Indica que se está cursando una llamada. Al cortar la comunicación retorna al modo “A”.
También indica Bluetooth encendido sin teléfono móvil conectado. Cuando se conecta pasa a modo “A”.
C – Modo búsqueda (Pairing)Destello rápido alternando rojo-azul. Permite vincular un celular por primera vez.
D – Llamada entranteEncendido permanente en color azul.
E – En el aireEncendido permanente en color rojo.

​
Ajuste del volumen Bluetooth

El ajuste debe hacerse durante una llamada activa por Bluetooth.
El volumen del celular es independiente del volumen del enlace Bluetooth.
Si ajusta sin llamada activa, solo cambiará el parlante interno del teléfono.
  • El volumen Bluetooth queda almacenado en el teléfono.
  • Se recomienda fijarlo al máximo para lograr la mejor relación señal-ruido.

​
Apagar Bluetooth

Para apagar, mantenga presionado el botón BLUETOOTH hasta que el LED CELL PHONE deje de destellar.

​
Re-conectar un dispositivo vinculado

  1. En la consola: active Bluetooth con el botón BLUETOOTH hasta que el LED CELL PHONE quede destellando en azul (5 segs. aprox.).
  2. En el celular: active Bluetooth. Cuando aparezca la conexión, el celular quedará listo para operar. Al hacer o recibir una llamada, el audio se envía a la consola.
En algunos celulares, la re-conexión no es automática y es necesario elegir manualmente el dispositivo Solidyne BTM641 en una lista.

​
Híbrido externo

Las consolas DX incluyen un conector para External Hybrid, que maneja programa y retorno de híbrido externo mediante un jack TRS de 6,35 mm (¼”). 816 Hib Ext Bm
  • Salida (Tip): Retorno de micrófonos y programa hacia la línea. Esta señal es una copia de PGM menos el audio de líneas telefónicas (MIX-MINUS). Conectar a la **entrada “retorno a líneas” **del híbrido externo.
  • Entrada (Ring): Señal proveniente del híbrido externo hacia la consola. Se suma al bus de PGM, pero no al MIX-MINUS. Deberá ser conectada a la salida del híbrido telefónico externo.
El audio de retorno pasa por el mismo circuito que el híbrido interno. El fader principal del Canal 8 opera igual que con las líneas internas, permitiendo enviar al aire o a CUE según la posición.
