Enlace Estudio-Planta

Conexión y configuración del módulo streamer como enlace STL.

​

Enlace Estudio–Planta

• En estudios, la consola con opción /AoIP opera como codificador y genera un streaming de audio hacia la planta transmisora.

• En planta, un decodificador recibe el flujo y lo envía al procesador de audio (poe ejemplo Solidyne ADA102).

  Algunos procesadores de FM pueden recibir y decodificar el stream de audio (por ejemplo Solidyne 542APC /AoIP)

Requisitos de red:

• Estudio y Planta en la misma LAN con enlace punto a punto (físico o inalámbrico), o
• VPN sobre Internet de alto rendimiento (consultar con técnico de redes).

---

​

Conexión y acceso

Procedimiento:

1. Conectar la consola a la red mediante cable Ethernet.
2. Verificar LEDs en el conector Ethernet: indican que los módulos AoIP están alimentados por USB (al menos un USB a PC encendida o fuente USB externa). Los LEDs deben destellar.
3. La red asigna IP por DHCP. Con IP obtenida, el LED verde de RJ45 queda destellando.
   Si no hay DHCP, el módulo buscará una IP libre (puede demorar unos minutos).
4. Obtener la IP con Solidyne Multi-Discovery.

Solidyne Multi-Discovery

Si no se tiene acceso físico a la consola, se puede descargar la herramienta Multi-Discovery que detecta dispositivos Solidyne conectados a la red.

5. Abrir un navegador (Firefox/Chrome) e ingresar la IP encontrada. Aparecerá el Panel de Control IP.

---

​

Configuración de streaming

​

IP destino (Basic settings)

La pantalla inicial de estado indica la configuración del puerto IP. El módulo de fábrica viene configurado como Codificador: Studio Encoder (opción “Location” → ‘Studio Encoder’).

Para verificar la configuración, acceder a la opción **“Configuration” **y en el menú de la izquierda elegir “Basic settings”.

Parámetro	Configuración / Descripción
Location (Site type)	De fábrica en Studio Encoder (codificador en Estudio).
Stream method	Push (RTP)
URL	Ingresar IP o DNS y puerto destino del streaming.
Apply	Pulsar para confirmar valores.

​

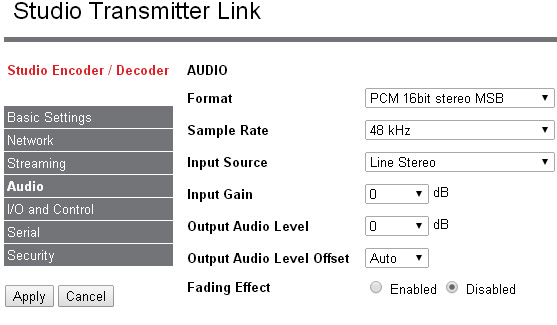

Opciones de audio

Acceso: Configuration → Audio.

Parámetro	Valor de fábrica / Recomendación	Notas
Input source	Line Stereo	No modificar.
Format	PCM 16 bits stereo	Predeterminado.
Sample rate	44.1 kHz	Predeterminado. 48 kHz no soportado
Bitrate (PCM)	~1.6 Mbit/s	Para PCM16@48 kHz estéreo.

​

Pantalla de estado

Campo	Descripción
Site type	Modo de trabajo (p. ej., Studio Encoder en Estudio).
Stream mode	Evento/método configurado para iniciar transmisión al remoto.
Keep-alive	Estrategia de mantenimiento de conexión activa.
Connection status	Estado del enlace. Verde = OK con IP destino; Rojo = problema de conexión.
Incoming Stream	Estado de streaming entrante (inactivo en codificador unidireccional).
Outgoing Stream	Estado de streaming saliente (activo en el codificador).
Audio input	Fuente de audio utilizada (analógicas).
Audio format	Formato aplicado al audio transmitido (ej.: PCM16/48k).
Input/Output audio level	Niveles reales de audio (dBFS) de entrada/salida.
Relay 1 .. 4	No implementado.
Remote inputs	No implementado.
Local inputs	Estado de entradas locales.
Local relays	No implementado.

---

​

Enlace digital de microondas

Para distancias de hasta 45 km, puede emplearse un enlace de datos punto a punto en 5.8 GHz (o 2.4 GHz según país), estándar 802.11.x:

• Banda gratuita, sin autorizaciones especiales.
• Permite transportar audio PCM 16 bits / 44.1 kHz (sin compresión) o audio codificado.
• Soporta conexión bidireccional para aplicaciones especiales.

Para más detalles: [e-mail]

---

​

Alimentación de módulos AoIP

• Los módulos AoIP se alimentan desde USB; requieren al menos un USB conectado a una PC encendida.
• Sin PC por USB, o con la PC apagada, el servicio IP no estará disponible.

Si no hay PC conectada, puede usarse una fuente de alimentación USB estándar (5 V) para energizar los módulos AoIP.
