Características generales

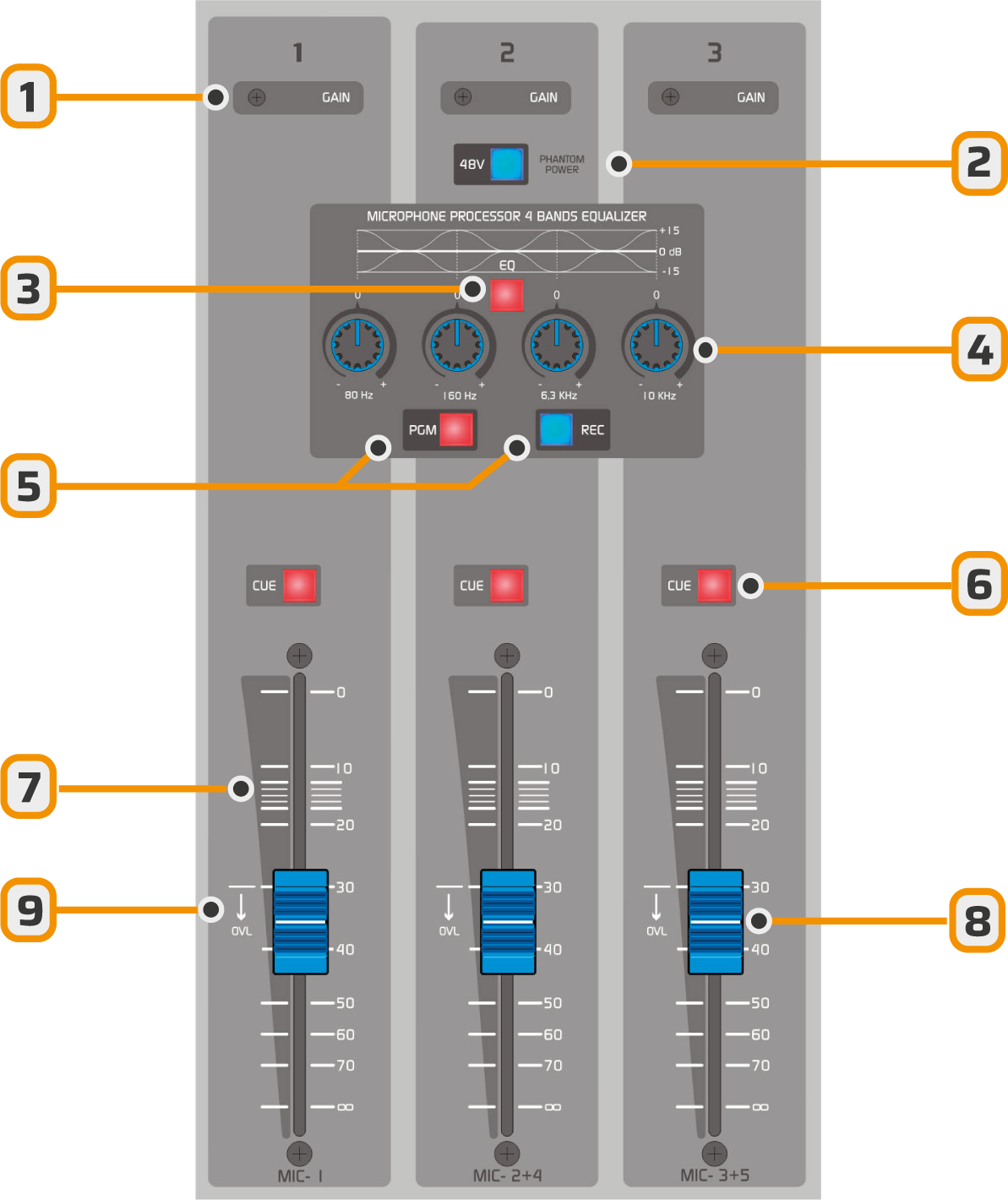

Los módulos de micrófono de la serie DX tienen 3 canales, aunque permite conectar hasta 5 micrófonos en su panel trasero. ⟶ Las entradas MIC-2 y MIC-3 permiten la conexión de un segundo micrófono (2b y 3b). ⟶ Los faders 2 y 3 manejan dos micrófonos a la vez cuando se conectan las entradas 2b y/o 3b. El modelo DX822 tiene dos módulos de 3 micrófonos. Maneja 6 atenuadores de micrófono y admite hasta 10 micrófonos (4 entradas dobles).
- Preset de ganancia. Debe ajustarse para que el atenuador trabaje por encima de la marca de sobrecarga OVL (–30 dB). ⟶ Trabajar por debajo de este nivel amplifica innecesariamente, provocando recortes en picos. ⟶ Lo ideal es trabajar con el fader dentro de la zona óptima (–10 a –20 dB).
- Allimentación phantom 48V. Se activa/desactiva para todas las entradas del módulo.
Los micrófonos dinámicos pueden conectarse sin riesgo a entradas con phantom 48V, ya que su transformador interno desacopla la tensión continua.
- EQ. Activa/desactiva la ecualización para todos los micrófonos del módulo.
- EQ. Controles de ganancia de las bandas de frecuencia.
- BUSES: Asignación a buses de salida **PGM **y REC. Los micrófonos se asignan en conjunto a PGM, REC o a ambas. La asignación es post-EQ.
- CUE: envía la señal pre-fader al circuito de escucha previa. Se activa en cada canal.
- Zona de trabajo: Esta zona indica la posición correcta de trabajo, para un nivel de señal nominal y ajuste correcto de la ganancia de entrada.
La ganancia debe ajustarse para que el atenuador trabaje por encima de -30 dB. La indicación OVL (9) indica sobrecarga (overload), es decir, excesiva ganancia en la entrada. - Atenuador principal (fader). Ajusta el nivel de la señal en la mezcla. Además de levantar los faders, para habilitar los micrófonos se debe pulsar el botón MASTER MIC ubicado a la derecha de los faders.
Ecualización

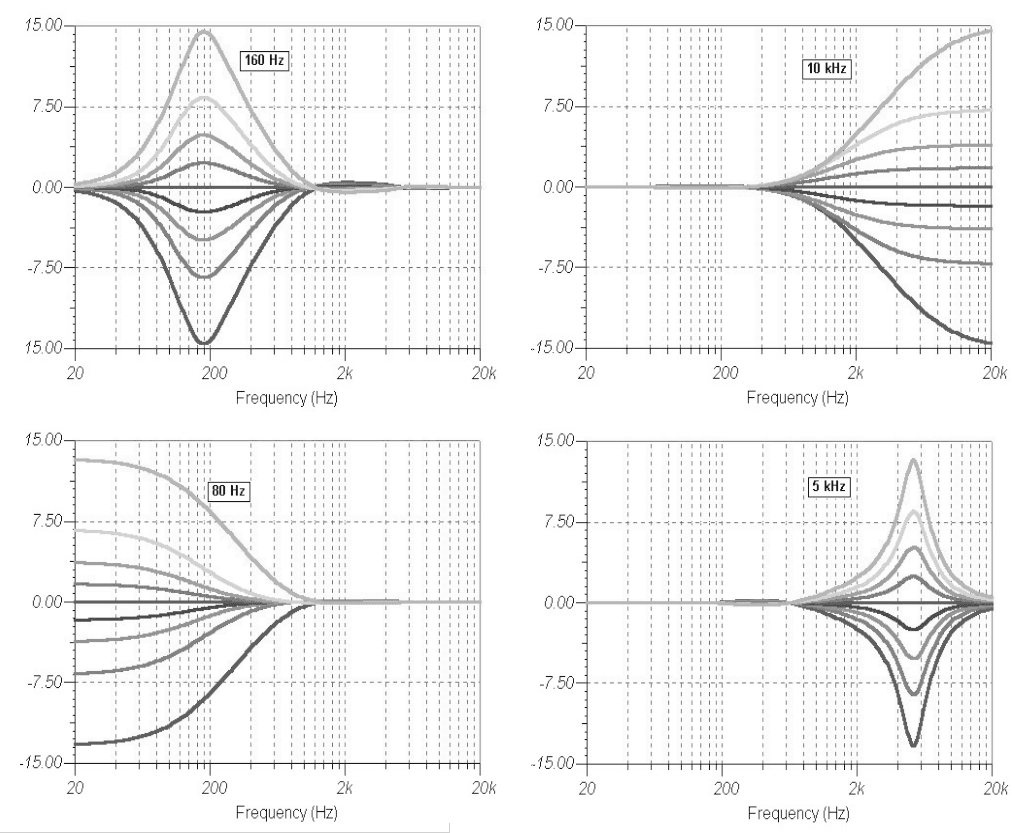

La ecualización es global y tiene efecto sobre todos los canales de micrófono. El objetivo es permitir ajustes generales a la ecualización que respondan a características de la acústica de la sala, que es común a todos los micrófonos. Características de la EQ:- **Bandas 1 y 4 **(graves/agudos): en modo Shelving, rango ±15 dB.
- Banda 2: Peak EQ. Centrada en 160 Hz. Puede suavizar el efecto “poping” o “popeo”.
- Banda 3: Centrada en 6,3 kHz. Puede suavizar el efecto de “seseo” y sonidos sibilantes.
Compresión
El compresor dinámico reduce las grandes variaciones de nivel en los micrófonos.El diseño evita artefactos audibles y simplifica la operación. Basta con elevar el nivel de los faders de micrófono hasta que los vúmetros lleguen a la zona roja.
- Actúa sobre la mezcla de los canales de micrófono.
- No se puede deshabilitar.
- Actúa cuando la señal supera 0 VU.
- Por debajo de ese nivel, la señal no es afectada.
- Relación de compresión: 10:1, con tiempos de ataque y recuperación rápidos.
- El compresor reducirá la ganancia en un valor indicado por el medidor MIC Compressor.
- Valores de compresión de 5 a 15 dB son óptimos cuando se operan varios micrófonos simultáneamente.
